ZIEHL TR1200IP 温度监控继电器

¥888.00

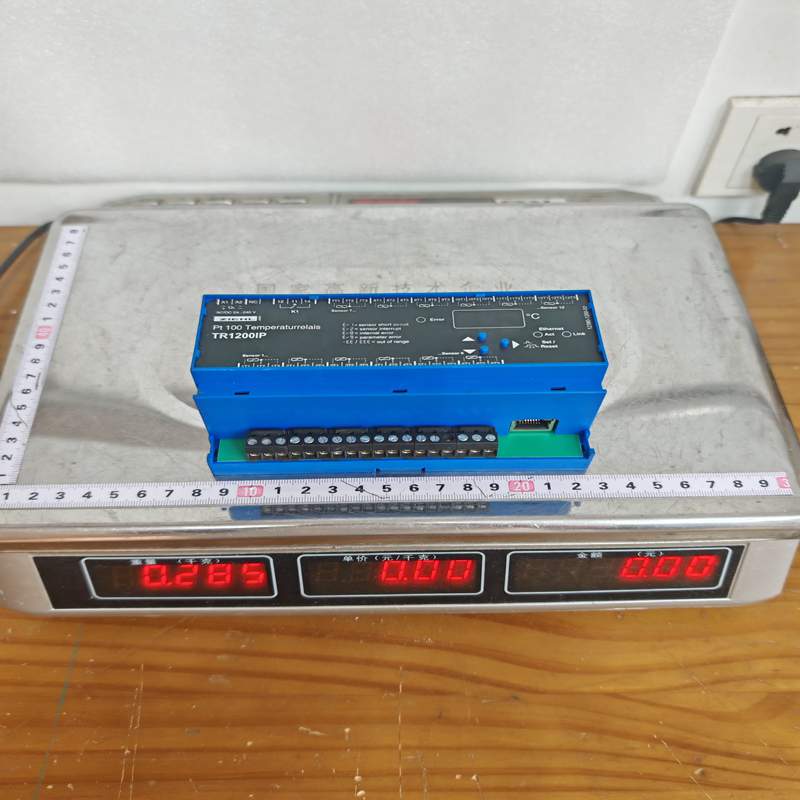

ZIEHL TR1200IP 温度监控继电器
品牌:ZIEHL 型号：TR1200IP
原产国:美国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： TR1200IP

描述

产品描述   产品功能    技术资料

ZIEHL TR1200IP 是由德国 ZIEHL 公司推出的一款高集成度多通道工业级温度检测与监控器。它主要用于对干式变压器、电机、发电机及工业设备的温度进行多点实时监测，并具备以太网（IP）接口，方便将温度数据集成到上级监控系统（如 SCADA、PLC 或云端平台）中。

一、 产品详细说明

TR1200IP 是一款基于微处理器的多通道温度传感器测量网关。设备最多支持 12 个 Pt 100 温度传感器输入，通过集成的以太网接口，可将所有通道的测量数据以标准工业协议（如 Modbus TCP）传输至控制系统。

设备采用标准的 DIN 导轨安装结构，配备 LED 数字显示屏与状态指示灯，用户既可以通过设备前端按键进行本地参数配置，也可以通过内置的 Web 服务器进行远程参数设定和状态监控。

二、 核心产品参数

参数项目 规格 / 指标
工作电源 通用电源，AC/DC 24 – 240 V
传感器输入通道 最多 12 路 Pt 100（支持 2 线制或 3 线制接线）
测量温度范围 -199 °C 至 +860 °C
测量精度 ±0.5% 满量程 ±1 个字
通信接口 以太网接口（RJ45, 10/100 Mbit/s）
通信协议 Modbus TCP、HTTP (Web Server)、UDP 等
控制/报警输出 1 个故障/警报继电器输出（转换触点）
外壳与安装方式 模块化外壳（宽约 140 mm，8 个标准模数单位），35 mm DIN 导轨安装
工作环境温度 -20 °C 至 +65 °C

三、 产品优势

  • 高密度多点监测： 单台设备即可同时接入多达 12 路 Pt 100 传感器，大幅降低变压器或大型电机等多测点设备的硬件部署成本与盘柜空间。

  • 原生以太网集成： 内置以太网接口与 Web 服务器，无需额外的 RS485 转网口模块，即可直接接入工业以太网网络，支持标准 Modbus TCP 轻松对接到各种 PLC 和 SCADA 系统。

  • 灵活的传感器接线： 兼容 2 线制与 3 线制 Pt 100，具有线缆电阻自动补偿功能（3 线制下），保证长距离传输时的温度测量精度。

  • 宽电源输入： 具备 AC/DC 24–240 V 宽范围供电能力，适应不同工业现场的直流或交流辅助电源需求，提升抗掉电与电压波动能力。

  • 完善的自我诊断与安全告警： 具备传感器断线、短路等故障自检功能，当监测到异常时可通过本地 LED 指示、继电器动作及网络报文同时发出警报。

四、 使用注意事项

  1. 传感器接线规范： 采用 2 线制接线时，需注意线缆阻抗对测量结果的影响（必要时在参数中进行线阻补偿）；采用 3 线制时，请确保 3 根导线的阻抗相同，以获得最佳补偿效果。

  2. IP 地址配置： 设备出厂时有默认的 IP 地址。首次通电前，建议将其与局域网断开或使用独立网线连接至 PC，通过内置 Web 界面设置符合现场网络规划的 IP 地址和子网掩码，避免网络 IP 冲突。

  3. 安全防护与接地： 传感器信号线宜采用屏蔽双绞线，且屏蔽层应单端可靠接地，特别是在变压器、高压电机等高电磁干扰环境中，以防止高频噪声干扰温度读数。

  4. 继电器输出容量： 设备内部的继电器通常作为信号告警或故障报警使用，不建议直接带大功率负载（如风机电机），如需控制负载，应通过中间继电器或交流接触器进行扩功率。

五、 典型产品应用

  • 干式变压器温度保护： 监测三相高/低压绕组及铁芯的温度（如 A、B、C 三相绕组及环境多点测量），为变压器的超温告警与跳闸保护提供精确数据支持。

  • 大型电机与发电机监控： 实时监控发电机或高压电机的定子绕组、轴承及冷却系统的多点温度，防止电机过载烧毁。

  • 开关柜及配电房多点测温： 用于低压/中压开关柜内关键母线节点、电缆头及箱体内部的温度集中采集与网络上报。

  • 工业过程与设备状态监测： 在注塑机、管道网络、烘箱及暖通（HVAC）系统中作为集中式的 Pt 100 温度数据采集网关使用。
