YOKOGAWA UT33A-D001000/DC 盘装仪表

描述

产品描述   产品功能    技术资料

产品详细说明：

• 产品类型： 横河 UM33A 数字显示仪表（带报警功能）。它是一款 1/8 DIN 尺寸的盘装仪表。
• 核心功能： 主要用于监测和显示各种过程变量，如温度、压力、流量等。当输入信号达到预设值时，它能够提供报警输出。
• 显示界面： 采用大型、易于读取的 14 段彩色 LCD 显示屏。能够显示 5 位高分辨率的测量值（PV）和数据。字母可以以易读的方式显示，并提供参数名称的指导显示。
• 输入类型： 支持通用输入，包括热电偶 (TC)、热电阻 (RTD)、毫伏 (mV)、电压 (V) 和电流 (mA)。
• 报警功能： 提供多达 9 个报警输出（包括一个故障报警）。
• 高级功能：
  • 输入修正功能（PV 偏差、折线近似、折线偏差）。
  • 24 VDC 传感器电源可选。
  • 测量输入计算功能：偏置增加、一阶滞后滤波器、10 段线性化近似/偏置。
  • 触点 I/O 功能：允许将输入误差条件、操作条件、报警条件或其他条件分配给触点输入和触点输出。
• 操作简便性： 具有参数滚动文本功能、用户友好的导航键、可编程功能键、用户可设置的默认值。
• 通信： 可选配 RS-485 通信（支持 Modbus/RTU、对等、协调、PC-Link）和 CC-Link 通信。

产品参数（基于 UM33A 系列，具体以官方手册为准）：

• 型号： UM33A (您提供的型号是 UT33A-D001000/DC，其中 /DC 表示电源选项)
• 尺寸： 1/8 DIN (面板开孔尺寸通常为 45mm x 92mm)
• 电源电压： 24 V AC/DC（对于 /DC 后缀）或 100 至 240 V AC（标准）
• 功耗： 最大 15 VA
• 输入类型： 1 路通用输入（热电偶、热电阻、mV、V、mA）
• 指示精度： ±0.1% F.S. (满量程)
• 控制扫描周期： 50, 100, 200 毫秒
• PV/SP 数据显示： 14 段 5 位 LCD 显示
• 数字输入： 2 个（用于 PV 峰值和谷值复位等）
• 数字输出： 3 个（标准），最多 9 个（用于 PV 高/低、偏差高/低等报警功能）
• 再传输输出： 1 路（例如用于 PV 再传输）
• 回路电源 (LPS)： 可选 1 路 21.6 至 28.0 VDC
• 通信（可选）： RS-485 (Modbus/RTU, CC-Link)
• 工作温度： -20°C 至 +55°C (某些型号可能更宽)
• 前面板防护等级： NEMA4/IP66

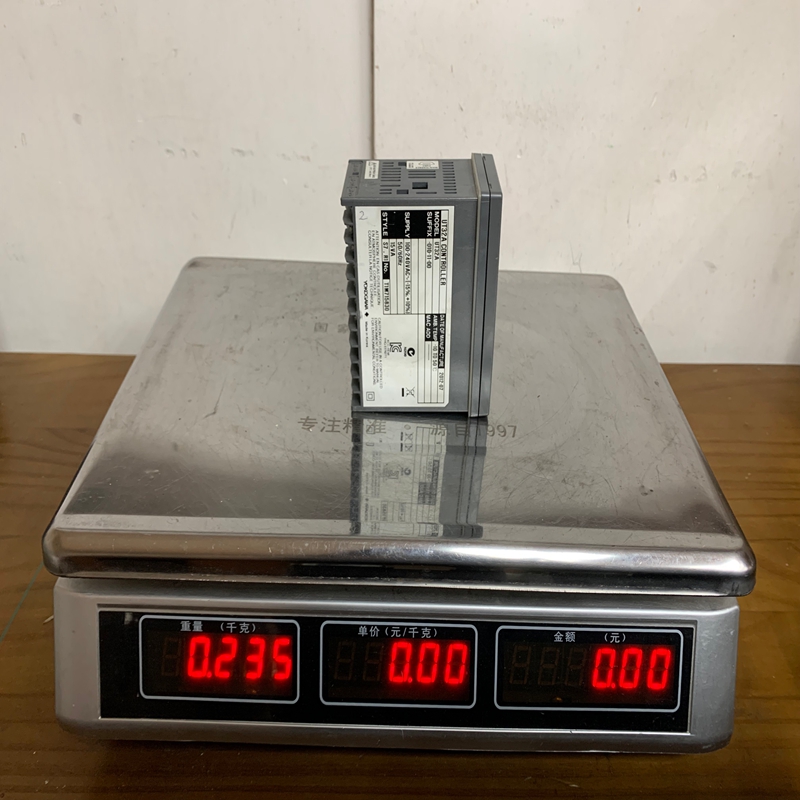

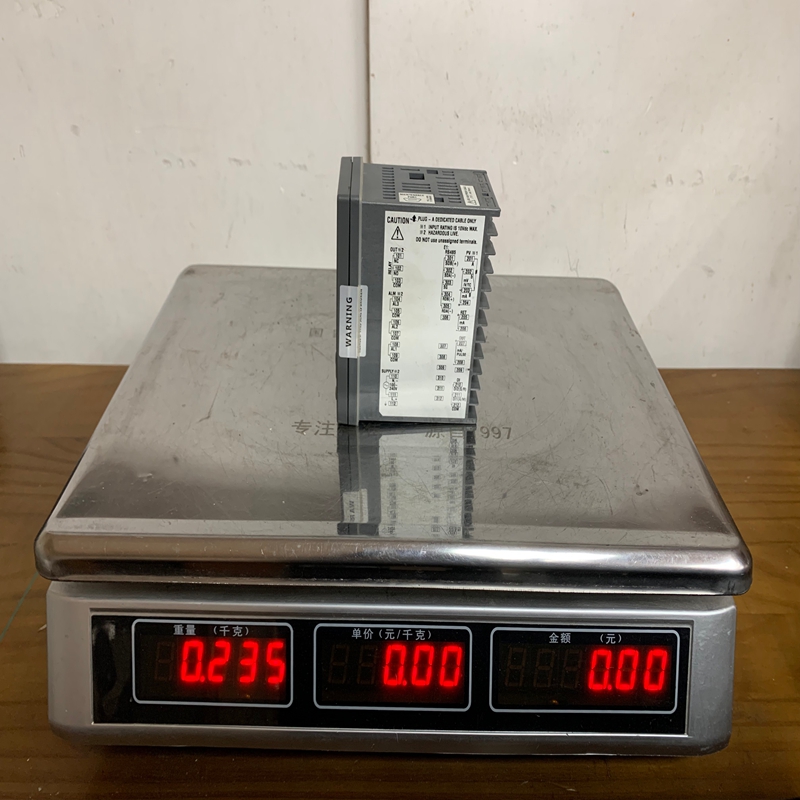

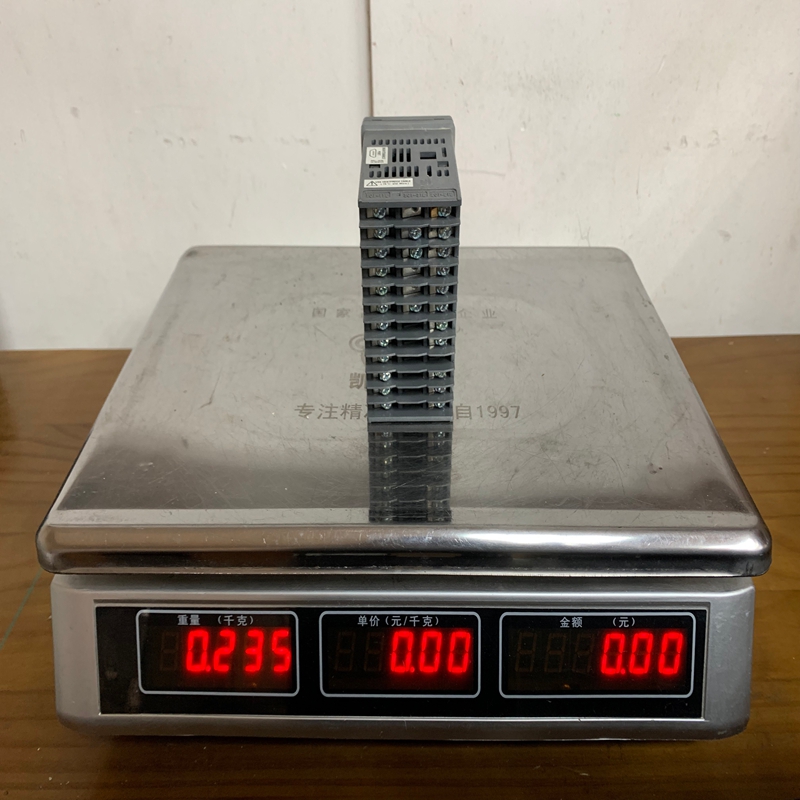

• 质量： 最大 0.5 kg
• 保修： 通常提供 3 年保修。
• 认证： RoHS/WEEE 等。

产品优势：

• 高精度显示： 0.1% F.S. 的指示精度确保了过程变量的准确显示。
• 多功能性： 通用输入支持多种传感器类型，使其适用于广泛的应用。
• 强大的报警功能： 多达 9 路报警输出，提供灵活的报警策略，增强过程安全性。
• 直观的用户界面： 14 段彩色 LCD 显示屏易于阅读，滚动文本和导航键简化了操作和参数设置。
• 紧凑设计： 1/8 DIN 尺寸节省了盘面安装空间。
• 可靠性高： 横河电机作为知名品牌，其产品以高可靠性著称，并提供较长的保修期。
• 通信能力： 可选的 RS-485 和 CC-Link 通信功能方便与其他系统集成，实现远程监控和数据管理。
• 输入修正功能： PV 偏差和折线近似等功能有助于提高测量准确性。

注意事项：

• 安装环境： 建议安装在仪表盘内，通风良好，机械振动小，避免阳光直射或靠近加热器，避免油烟、蒸汽、湿气、灰尘或腐蚀性气体较多的区域。
• 温度变化： 避免快速的温度变化，以防止结露，这可能导致测量误差（尤其对于热电偶输入）。
• 电气连接： 务必按照用户手册正确接线，确保电源电压符合要求，并注意传感器接线的正确性，避免对传感器精度造成影响。
• 参数设置： 熟悉参数地图和设置方法，确保正确配置各项功能和报警值。
• EMC 产品： 该仪表是 EMC A 类产品，在家庭环境中可能会引起无线电干扰，用户需要采取适当措施。
• 非关键应用： 该产品不适用于直接影响或威胁人类生命的关键应用（如核电、航空、医疗设备等）。
• 定期校准： 为确保长期精度，建议定期对仪表进行校准。

产品应用：

横河 UM33A 数字显示仪表（带报警功能）广泛应用于需要精确监测和显示过程变量的工业和研究领域，包括但不限于：

• 过程监控： 显示温度、压力、流量、液位、湿度等过程参数。
• 报警管理： 在过程参数超出安全范围时提供报警输出，用于触发声光报警或安全联锁。
• 加热/冷却设备： 监测熔炉、烘箱、冷库、空调系统中的温度。
• 流体处理： 监测泵、阀门、管道系统中的压力和流量。
• 废水处理： 监测液位、温度等运行参数。
• 灭菌和清洁过程： 监测关键参数以确保过程符合要求。
• 研发和测试： 在实验室和测试环境中进行数据监测和记录。
• 压缩机和风机系统： 监测运行状态，避免喘振等异常。
