YOKOGAWA PS-502-A1 电源模块

¥888.00

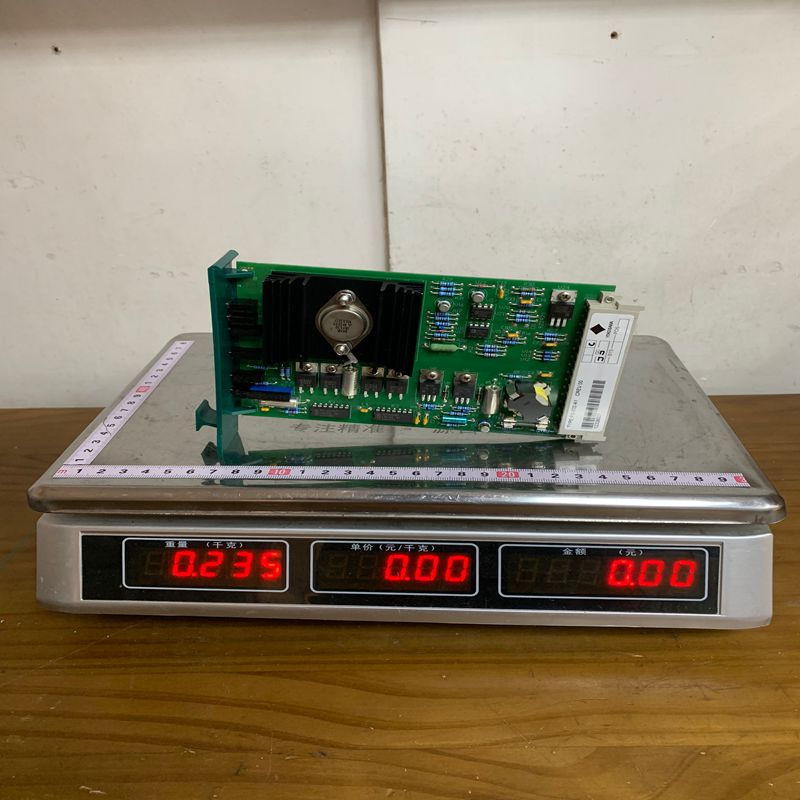

YOKOGAWA PS-502-A1 电源模块
品牌:Yokogawa 型号：PS-502-A1
原产国:日本 重量：1.5kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： PS-502-A1

描述

产品描述   产品功能    技术资料

横河电机 (YOKOGAWA) PS-502-A1 是一款专为 ProSafe-SLS（安全生命周期解决方案）系统设计的辅助电源模块。它主要用于将 24 Vdc 现场电压转换为经过电流隔离和稳压的 24 Vdc 电压，为模拟量输入/输出回路提供可靠电力。

以下是该产品的详细中文说明：

1. 产品详细说明

PS-502-A1 是一种高性能的电源转换模块。其核心功能是实现电流隔离（Galvanic Isolation），确保现场电源波动或噪声不会影响敏感的控制回路。

  • 稳压输出： 提供高度稳定的 24 Vdc 输出，且可通过前置电位器（Trimmer）进行精细调节。

  • 冗余支持： 该模块支持并联使用，以增加输出电流或实现电源冗余，从而提高系统的可用性。

  • 状态指示： 面板配有两个红色 LED 指示灯，分别显示“输入电压正常”和“稳压输出正常”状态。

2. 产品参数 (Specifications)

参数类别 详细规格
型号 PS-502-A1
通道数量 1 路
输入电压 24 Vdc ±10% (现场电压)
输出电压 (稳压) 24 Vdc ±1% (可通过前置微调器调节)
最大输出电流 0.7 A (具备电子过流保护)
非稳压输出 30 Vdc (用于特定应用)
效率 满载时约 67%
隔离电压 输入与输出之间 0.5 kV (测试值)
工作温度 -20°C 至 +70°C
物理尺寸 标准单 Euro 格式 (6TE 宽度: 160x100x30 mm)
接口类型 DIN 41612 Bauform F 48 针连接器
重量 约 205 克

3. 产品优势

  • 高可靠性： 专为安全等级要求极高的 ProSafe-SLS 环境设计，具有极低的故障率。

  • 全面的保护机制： * 过压保护 (Crowbar)： 防止电压尖峰损坏下游设备。

    • 过流保护 (Fold-back)： 短路时自动限制电流（典型值 0.35 A），保护模块不被烧毁。

  • 负载均衡： 输出端配备串联二极管，允许模块并联。通过微调前置电位器，可以实现多个电源模块间的精确负载分享。

  • 易于监测： 前面板设有测试插孔（Test Jacks），允许在不中断供电的情况下直接测量输出电压和电流。

4. 注意事项

  • 电流限制： 稳压输出和非稳压输出的总电流不得超过 0.7 A。

  • 散热要求： 虽然该模块采用高效设计，但在高温环境下使用时应确保机架通风良好，以维持长期稳定性。

  • 接线安全： 必须使用 DIN 41612 标准插座进行安装，确保接触良好，避免因松动导致的电弧或供电中断。

  • 熔断器： 输入端配有 2A 快速熔断器，若 LED 灯不亮，请首先检查输入熔断器是否损坏。

5. 产品应用

PS-502-A1 主要应用于以下场景：

  • 安全仪表系统 (SIS)： 为安全回路中的模拟量变送器、电磁阀和辅助继电器供电。

  • 过程工业： 石油天然气、化工、制药等对电源稳定性要求极高的生产环境。

  • 信号调理： 作为模拟 I/O 回路的辅助电源，隔离并净化电力噪声。
