促销中

YOKOGAWA C13ST-3TSA0-S4-NNNNN-NNNN 程序控制器

¥888.00

YOKOGAWA C13ST-3TSA0-S4-NNNNN-NNNN 程序控制器
品牌:Yokogawa 型号：C13ST-3TSA0-S4-NNNNN-NNNN

原产国:日本 重量：1.5kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： C13ST-3TSA0-S4-NNNNN-NNNN

描述

产品描述   产品功能    技术资料

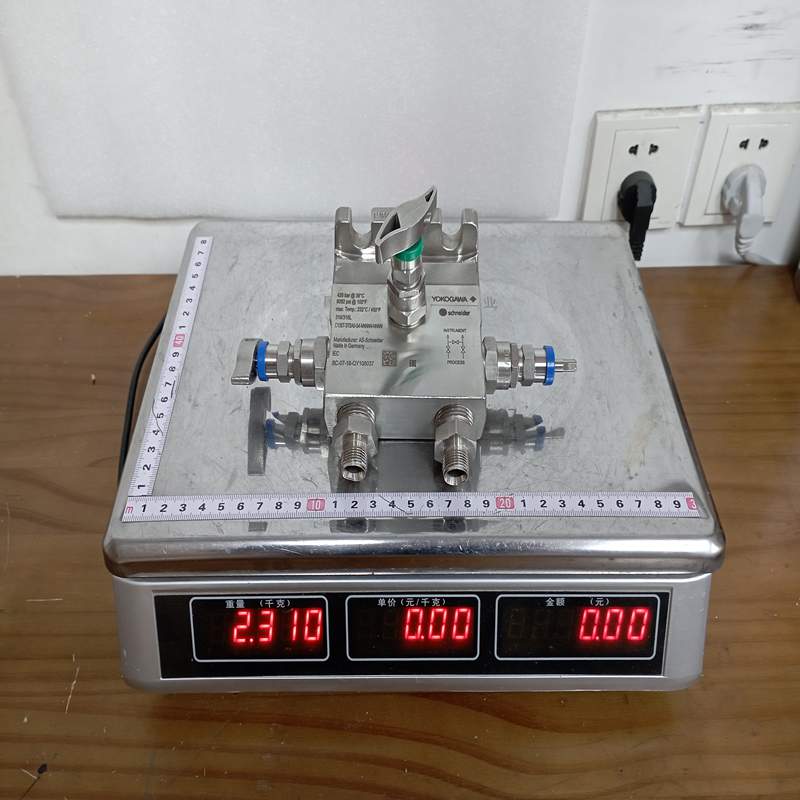

横河电机（YOKOGAWA）的 C13ST-3TSA0-S4-NNNNN-NNNN 是一款由其合作伙伴 AS-Schneider 制造并联合品牌推出的 传统安装型三阀组（3-Valve Manifold, T-Style）。该产品专门用于配合横河的 DPharp EJA 和 EJX 系列差压变频器/变频传动（差压变送器）使用，用于切断、平衡和放空过程介质。

我们可以通过该产品精细的型号代码对它的完整配置进行深度解读：

1. 型号代码详细解读 (Model Decode)

  • C13ST： 传统安装型仪表阀组系列（Manifolds for Traditional Mount）。

  • -3TS： 阀组类型与材质：3 阀、T 型结构（T-Style），阀体材质为 316/316L 不锈钢。

  • A： 连接类型：适用于 T 型或晶圆型（Wafer/T-Style）连接。

  • 0： 安装方式：标准固定配置（始终为 0）。

  • -S4： 螺栓材质：配备 316/316L 不锈钢螺栓（一套 4 颗），用于将阀组紧固于变送器。

  • NNNNN： * 前 2 位（NN）：填料（Packing）材质为标准 PTFE（聚四氟乙烯）。

    • 后 3 位（NNN）：管塞/放空塞（Pipe Plugs/Vent Plugs）配置为 不提供插头/管塞。

  • -NNNN：

    • 前 2 位（NN）：禁油清洗：无（不针对氧气服务进行特殊禁油清洗）。

    • 后 2 位（NN）：手柄类型：配备标准 T 型人体工程学手柄。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 C13ST-3TSA0-S4-NNNNN-NNNN
生产品牌 YOKOGAWA（横河电机） / 联合德国 AS-Schneider
阀门数量 3 阀（2 个隔离阀 Isolate，1 个平衡阀 Equalize）
结构形式 T 型（T-Style）传统面安装
主体材质 316 / 316L 级双认证不锈钢 (SST)
阀芯/阀杆 316L 不锈钢，带有冷轧螺纹（非旋转阀尖设计）
填料材质 PTFE (最高温度支持约 200°C)
工作压力 标准设计可达 420 bar (6,092 psi)
固定螺栓 4 颗 316 不锈钢紧固螺栓
防尘保护 带颜色编码的防尘帽（隔离阀为蓝色，平衡阀为绿色）

3. 产品优势

  • 免旋转阀尖设计（Non-rotating Needle）： 阀尖在关闭时不随阀杆旋转，而是直线压入阀座。这极大降低了对密封材质的机械磨损，大幅延长了阀组的阀座寿命。

  • 阀杆外螺纹结构（External Stem Thread）： 阀杆密封填料位于螺纹下方。此设计使工艺介质无法接触阀杆螺纹，有效防止了介质腐蚀或结晶导致的螺纹咬死（Galling）。

  • 安全防脱阀杆（Blow-out Proof）： 具备金属对金属的二级倒密封座设计，即使在极端超压或操作不当时，阀杆也绝对不会脱出弹出，确保现场人员安全。

  • 纯正不锈钢螺栓 (-S4)： 相比于标准配置的碳钢螺栓，本型号升级为 316 不锈钢螺栓，在沿海、高湿度或酸性等强腐蚀性化工厂环境中不会生锈，更易于长期维护拆卸。

  • 材料可追溯性 (MTR)： 每个阀体均刻有独一无二的材料批次代码，可与材料化学成分和机械性能分析证书（EN 10204 3.1）精确挂钩。

4. 注意事项 (Cautions)

  1. 开关操作顺序： 在对差压变送器进行上电和投用时，必须严格遵守“先开平衡阀，再开隔离阀，最后关平衡阀”的流程，严禁在两边隔离阀全部打开的情况下粗暴操作，防止单向过载压力瞬间冲坏变送器的中心差压膜片。

  2. 温度与压力限制： 由于该配置采用了 PTFE 密封填料，其耐温上限通常在 200°C (392°F) 左右。如果管道工艺介质为高温蒸汽，必须在前端加装冷凝圈（引压管），切勿让高温介质直接接触阀组填料。

  3. 螺栓拧紧力矩： 安装不锈钢螺栓时，由于不锈钢容易发生抱死（咬合）现象，建议涂抹适量的防咬合润滑剂，并使用扭矩扳手按照说明书推荐力矩分次对角均匀紧固。

5. 产品应用

C13ST 三阀组主要作为前置物理屏障和调试接口，安装在流体引压管路与差压变送器之间：

  • 流量测量回路： 与标准孔板、阿牛巴等节流装置产生的差压相连，配合 EJA110E/EJX110E 变送器测量管道中的液体、气体或低压蒸汽流量。

  • 液位测量系统： 用于密闭容器、高压储罐的差压式液位测量。

  • 化工过程控制： 广泛应用于炼油、天然气开采、造纸及精细化工领域的过程监控网，方便现场技术人员在线进行变送器的零点校准（Zero Calibration）和日常维护。
