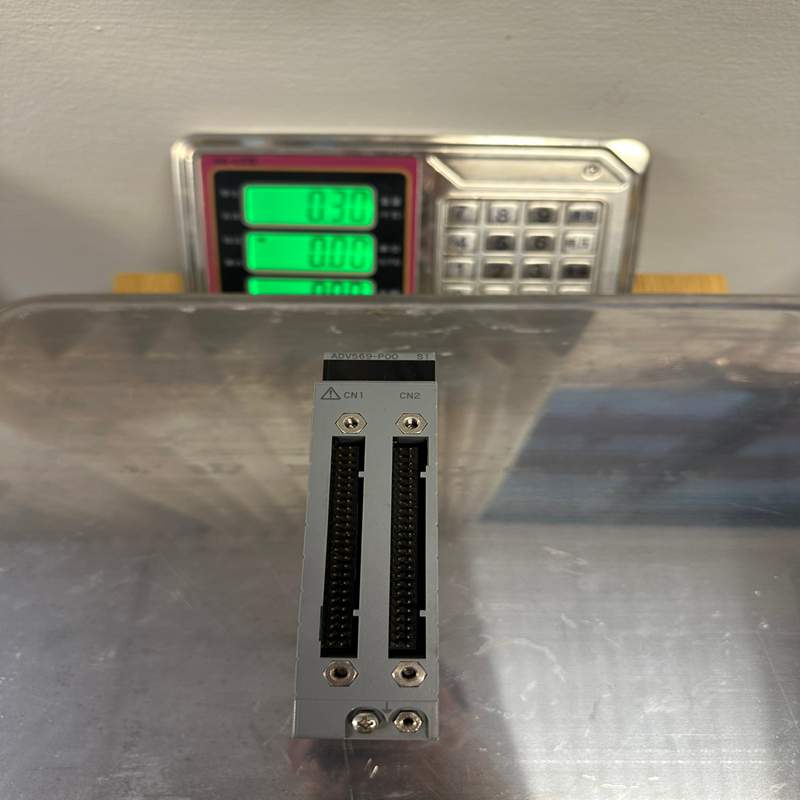

YOKOGAWA ADV569-P00 数字输出模块

¥888.00

YOKOGAWA ADV569-P00 数字输出模块
品牌:Yokogawa 型号：ADV569-P00原产国:日本 重量：1.5kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： ADV569-1

描述

产品描述   产品功能    技术资料

横河电机（Yokogawa）的 ADV569-P00 是一款主要面向 ST7 兼容系统（基于 FIO 架构）的高密度 数字量输出模块（Digital Output Module）。它具备高级的时间比例及脉宽控制能力，是处理大规模直流高频开关和精确时间控制的重要卡件。

1. 产品详细说明

ADV569-P00 是一款集成度极高、拥有 64 个输出通道 的晶体管数字量输出模块。其后缀代码蕴含了以下功能特性：

  • ADV569（基础型号）： 64 通道高密度数字量输出。

  • -P（脉冲/时间比例输出）： 这是一个关键扩展属性，代表它不仅能进行常规的开关量控制，还支持脉宽调制（PWM）和时间比例输出（Time-Proportional Output）功能，这在调节阀门占空比或小型加热器时非常实用。

  • 00（基本型）： 标志着它采用标准 FIO 的基本硬件设计。

该模块采用晶体管（负极共端/阴极共端）输出结构。为了精简接线并保证电气安全性，全板 64 个通道被划分为 4 个隔离组，每 16 个通道共享一个公共端（Common）。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 ADV569-P00
生产厂家 YOKOGAWA (日本横河电机)
通道数量 64 路数字输出 (晶体管接触输出)
隔离方式 每 16 个通道组成一个隔离组 (每组共负极 Minus Side)
额定输出电压 最大 30V DC
单通道最大电流 100 mA (电阻或感性负载)
响应时间 16 ms 或更短
脉宽控制范围 8 ms 至 7200 秒
脉宽分辨率 8 ms (接通/断开延时误差不超过 ±1 ms)
系统内部功耗 800 mA @ 5V DC (通过系统总线)
外部接线连接 使用专用 KS9 接口电缆 连接终端单元
重量 约 0.30 kg

3. 产品优势

  • 超高通道密度： 在单个模块插槽中集成了多达 64 个通道，相比传统的 16 位或 32 位卡件，大幅节省了控制柜（机架）内部的物理空间，降低了系统整体构建成本。

  • 长寿命与高速切换： 采用全固态晶体管输出技术。由于完全不含机械触点，它不存在机械磨损，非常适合高频切换和高速响应的动作控制。

  • 集成时间比例逻辑： 内置硬件级脉宽计算功能，减轻了控制器（如主 CPU）的逻辑运算压力，在时间控制精确性上能达到毫秒级级别。

  • 分组逻辑安全： 每 16 路一组的电流隔离机制，能在其中一组现场线路因意外短路或打火受损时，不波及另外三组和主控侧的正常工作。

4. 注意事项 (Cautions)

  1. 绝对禁止直接驱动交流（AC）负载： 该模块仅支持直流负载（最高 30V DC）。如现场需要联动 220V AC 的电磁阀、风机或其他交流设备，必须在外部经过小型中间继电器（DC 24V 驱动线圈）进行物理隔离转换。

  2. 严禁超流（100mA 限制）： 该模块单通道驱动能力仅有 100mA。直接连接大功率电磁阀或高耗电执行机构会导致内部输出晶体管瞬间烧毁。接线前请务必确认负载的额定吸合电流。

  3. 同组电压一致性： 由于每 16 个通道共用一个负极，这意味着同一组内的 16 个输出必须工作在相同的电压标准下。

  4. 感性负载的外部保护： 虽然晶体管能承受一定感性冲击，但在高频驱动电磁螺线管、继电器线圈时，极度建议在现场设备两端并联反向续流二极管，以吸收关断时产生的反向高压浪涌。

  5. 系统兼容性确认： 购买备件前请核准您系统的网络拓扑与版本。ADV569-P00 专为特定的 ST7 架构 / 兼容 FIO 系统 设计，在标准的、某些特定老旧版本的 CENTUM VP 节点上使用前需确认固件与电缆兼容。

5. 产品应用

ADV569-P00 主要应用在节点庞大、对开关和时间比例精度要求高的过程控制领域：

  • 大型指示灯墙/声光报警系统： 集中控制中央控制室（CCR）内的马赛克模拟盘、大阵列状态指示灯和蜂鸣器。

  • 包装与物料输送流水线： 驱动包装机、分拣机上的大量微型空气电磁阀（Solenoid Valves）。

  • 时间比例加热控制： 配合温度卡件，利用内置的“-P”时间比例占空比功能，控制固态继电器（SSR）来精准维持加热炉、烘箱的恒温状态。

  • 工艺逻辑顺序控制： 用于制药、造纸、化工行业中的阀组批量顺序切换（Batch Sequencing Control）。
