YOKOGAWA ADV569 数字输出模块

¥888.00

YOKOGAWA ADV569 数字输出模块

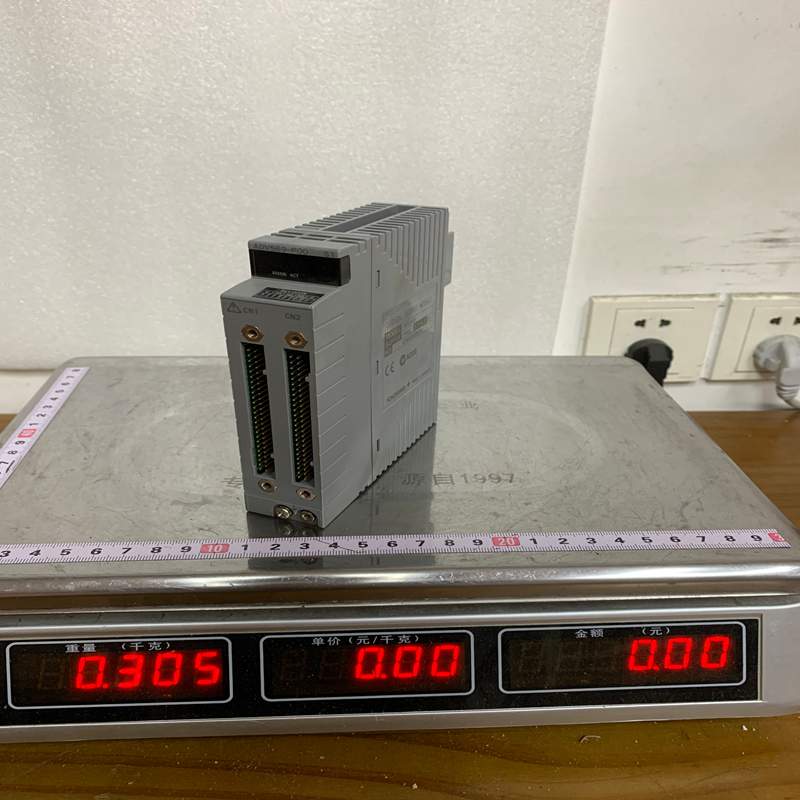

品牌:Yokogawa 型号：ADV569 原产国:日本 重量：1.5kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： ADV569

描述

产品描述   产品功能    技术资料

横河（Yokogawa）ADV569 是其旗舰级分布式控制系统（DCS）—— CENTUM VP 系列中一款非常关键的 数字量输出模块（Digital Output Module）。它通常用于向现场设备输出开关量信号，以控制阀门、电机启动器、报警灯等执行机构。

以下是关于该产品的详细中文说明：

1. 产品详细说明

ADV569 是一款高密度的 64 通道数字量输出模块。它设计用于 CENTUM VP 系统的现场控制单元（FCU）机架中。

该模块采用 24V DC 电流汇点型（Sink Type） 输出设计（即公共端接正极，模块内部晶体管导通时将通道拉低至地）。它通过高可靠性的模块总线与系统控制处理器保持同步，支持热插拔，并具备极其严密的通道隔离功能，能够防止外部现场故障对 DCS 核心系统造成冲击。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 ADV569 (常用后缀如 -S50, -S51 等)
所属系统 横河 CENTUM VP / CENTUM CS 3000
通道数量 64 个独立数字量输出点
输出类型 晶体管汇点型输出 (Sink Type)
额定负载电压 24V DC (允许范围: 20.4V 至 26.4V DC)
最大负载电流 每一输出点最大 100 mA
通道隔离 每 16 个通道为一组进行光电隔离 (共 4 组)
响应时间 输出接通/断开延迟均小于 10 毫秒
安装方式 插入式安装，占用 FCU 基板的一个标准槽位
状态指示 前面板配备状态指示灯 (STATUS) 和通道动作 LED

3. 产品优势

  • 超高通道密度： 在单个模块内集成了 64 个输出通道，大幅缩减了控制柜内的卡件占用空间，从而降低了整个 DCS 系统的硬件外壳成本。

  • 分级隔离防护： 模块内部采用光电隔离，且将 64 个通道分为 4 组（每组 16 点）。这种设计确保了单组现场线路的电气故障（如短路或浪涌）不会波及其他分组，更不会损坏中央处理器。

  • 无缝冗余支持： ADV569 支持在 CENTUM VP 系统中配置为冗余对（Redundant Configuration）。两块卡件同时运行，当主卡发生硬件故障时，备卡可在毫秒级内无缝接管输出，确保工业生产连续不中断。

  • 在线热插拔（Hot-Swap）： 在系统正常运行的情况下，可以直接拔出故障卡件并插入新卡件，无需停机或对控制单元重新上电。

4. 注意事项 (Cautions)

  1. 输出极性（Sink特性）： 该模块是汇点型（Sink）输出。接线时，外部现场负载（如继电器线圈）的一端必须接 24V DC 正极，另一端接模块的输出端子。如果错接为源型（Source）逻辑，模块将无法驱动负载或可能导致永久损坏。

  2. 电流容量限制： 单个通道的最大驱动电流仅为 100 mA。严禁使用该模块直接驱动大功率电磁阀或大电流接触器。现场通常需要通过中间继电器（Interposing Relay）进行功率放大。

  3. 匹配电缆与端子排： 由于通道密度极高（64点），模块本身没有螺钉端子，必须配合横河原厂的专用多芯电缆（如 KS1）以及特定的压力端子排（如 ATA4S）配合使用。

  4. 感性负载反向吸收： 在外接中间继电器等感性负载时，必须在继电器线圈两端并联续流二极管，以吸收释放出的反向感应电动势，保护模块内部的输出晶体管。

5. 产品应用

横河 ADV569 广泛应用于各种大型连续过程工业的自动化控制网络中，负责执行逻辑联锁和顺序控制：

  • 石化与炼油： 联锁控制系统中的切断阀开闭、双位调节阀的状态切换。

  • 电力行业： 火电厂锅炉和汽轮机辅机系统的程序启动/停止联动。

  • 制药与食品： 按照配方控制各种搅拌机、输送带驱动器的启动和停止。

  • 公用工程： 大型水处理设施中的泵组启停以及现场声光警报器的联动触发。

更过产品库存细节：

Yokogawa 同系列更多型号欢迎咨询：

YOKOGAWA F3XD64-3N
YOKOGAWA F3YD64-1A
YOKOGAWA LR 4220E
YOKOGAWA SR1008B62
YOKOGAWA ST6*A
YOKOGAWA C2L315601-1111
YOKOGAWA CP451-10 S2
YOKOGAWA CP451
YOKOGAWA DM1A-050G
YOKOGAWA MW100-E-1R
YOKOGAWA AV8C-A-4-EA/4P
YOKOGAWA DT300-31
YOKOGAWA EB511-10
YOKOGAWA PS65*A
YOKOGAWA AAI543-S03
YOKOGAWA AFV10D-S41201
YOKOGAWA CA71
YOKOGAWA ER5*B
YOKOGAWA ET5*B
YOKOGAWA ET5*C
YOKOGAWA SDV144-S53
YOKOGAWA SDV541-S53
YOKOGAWA STB4D-10
YOKOGAWA VI701-S1
YOKOGAWA VI702-S1
YOKOGAWA YHC4150X-01
YOKOGAWA AAM10S1
YOKOGAWA AAI143-H00
YOKOGAWA AAI543-H00
YOKOGAWA AAR145-S00
YOKOGAWA AAI543-S00
YOKOGAWA AAI835-S00
YOKOGAWA ADV151-P00
YOKOGAWA ADV551-P00
YOKOGAWA ALR121-S00
