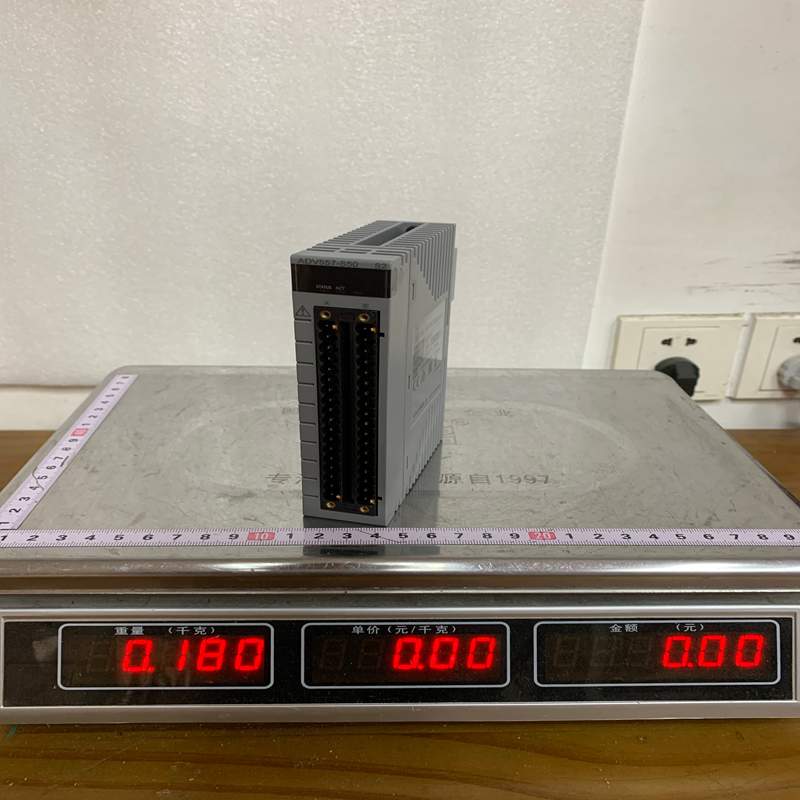

YOKOGAWA ADV557-S50 DCS 数字输出卡件

¥888.00

YOKOGAWA ADV557-S50 DCS 数字输出卡件
品牌:Yokogawa 型号：ADV557-S50

原产国:日本 重量：1.5kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： ADV557-S50

描述

产品描述   产品功能    技术资料

横河电机（YOKOGAWA）的 ADV557-S50 是一款用于其 CENTUM VP 和 CENTUM CS 3000 分布式控制系统（DCS）的高密度 数字量输出模块（Digital Output Module）。它基于横河电机的 FIO（Field It’s On）标准架构，专门用于向现场执行机构输出开关量控制信号。

1. 产品详细说明

ADV557-S50 是一款 32通道、24V DC 的漏型（Sink）晶体管输出模块。

  • 工作原理： 该模块作为控制系统与现场设备之间的电气桥梁。它接收来自 DCS 控制站（如 AFV30D/AFV40D）的数字指令，通过内部隔离的晶体管开路集电极输出，去驱动工业现场的继电器、电磁阀、声光报警器或指示灯。

  • 后缀代码解读（-S50）： * -S：代表标准型模块（Standard Type）。

    • 5：代表不带防爆认证（With no explosion protection）。

    • 0：代表基本型（Basic Type）。

  • 接线形式： 该模块专门支持压力接线端子（Pressure Clamp Terminal），极大地提高了现场配线效率与电气连接的抗振性。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 ADV557-S50
生产品牌 YOKOGAWA (日本横河)
通道数量 32 个输出通道 (16点/组，共2组)
输出类型 晶体管触点输出，漏型 (Sink Type)
额定负载电压 24V DC (允许范围: 20.4V 至 28.8V DC)
最大负载电流 0.1 A / 每通道 (环境温度 50°C 时)
输出响应时间 接通(ON) $\le 1 \text{ ms}$，断开(OFF) $\le 1 \text{ ms}$
电气隔离 通道与系统内部电路之间采用光耦隔离 (最大耐压 1500V AC)
系统消耗电流 24V DC, 50 mA (来自机架底板)
外部接线适配 仅支持压力接线端子 (Pressure Clamp Terminal)

3. 产品优势

  • 高通道密度： 在单个 FIO 模块的宽度内集成了 32 个输出控制通道，可大幅节省机柜内部的导轨空间。

  • 快速硬件响应： 采用固态晶体管输出设计，响应时间小于 $1 \text{ ms}$，能够满足安全联锁和精密过程控制对高速切换的要求。

  • 工业级光耦隔离： 每个通道都具备坚固的电气隔离保护，能有效阻断来自现场的电气浪涌和瞬态噪声，确保 DCS 系统核心 CPU 的本质安全。

  • 免工具维护（与端子排配合）： 采用压力卡紧接线设计，在长期的工厂高振动环境下（如泵房或压缩机房旁）不易发生螺钉松动带来的接触不良。

4. 注意事项 (Cautions)

  1. 极性与漏型配置： 这是一个 漏型 (Sink) 输出模块。接线时，必须将外部电源的正极连接到负载，负载的另一端接模块输出端，再由模块内部的晶体管导通至公共负极。切勿接反，否则会导致通道无法正常关断。

  2. 电流容量限制： 单个通道的最大持续电流为 0.1A。严禁直接使用该模块驱动大功率电磁阀或大电流交流接触器。如果现场负载电流超过 0.1A，必须通过中间继电器进行功率放大。

  3. 感性负载的续流保护： 当驱动电磁阀线圈或继电器等感性负载时，必须在外部负载两端并联续流二极管（反向并联），以消除断开瞬间产生的高压反向电动势，防止内部晶体管被击穿。

  4. 防静电插拔： 虽然模块在 CENTUM 系统中支持在节点单元上安装，但在离线维护或更换卡件时，请佩戴防静电手环，避免静电击穿板载的敏感光耦和 CMOS 逻辑芯片。

5. 产品应用

ADV557-S50 广泛应用于横河 DCS 系统覆盖的各大连续过程控制行业：

  • 炼油与石油化工： 用于控制大型加氢、裂化装置中各种二位式开关阀（ON/OFF Valve）的电磁阀先导气路。

  • 联合站及长输管道： 负责接收紧急停车（ESD）逻辑指令，联动切断阀、启动现场防爆声光警报器。

  • 火力发电站： 配合顺序控制逻辑，实现辅机系统（如吹灰系统、化学水处理、输煤系统）中接触器和继电器的启停控制。

  • 大型冶金与造纸： 工艺流程中各种辅助液压泵、润滑泵的远程分布式联锁开关。
