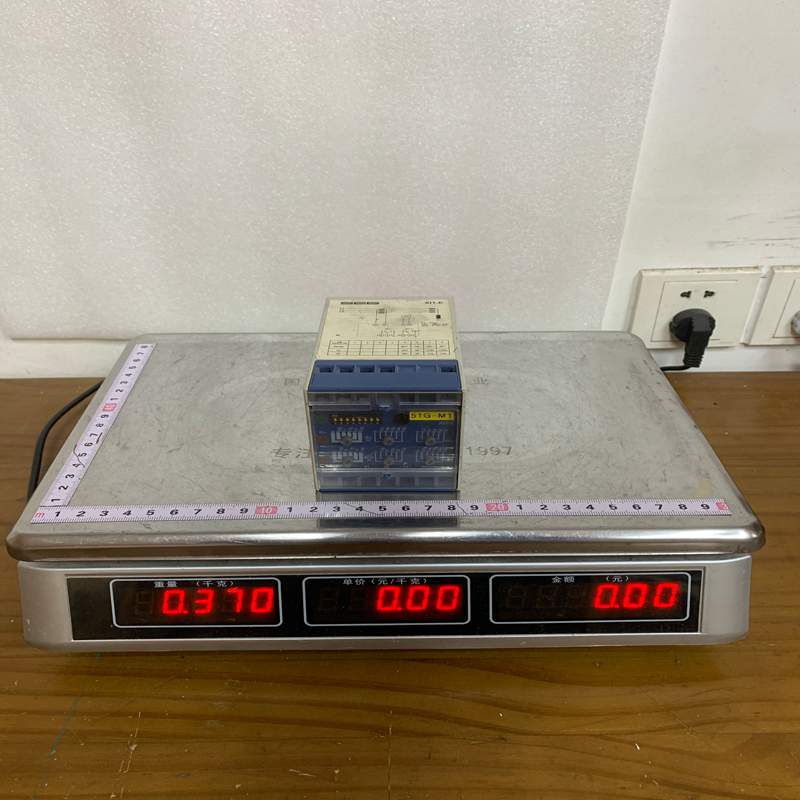

WOODWARD SEG XI1E1 接地故障继电器

WOODWARD SEG XI1E1 是一款由知名能源与控制技术品牌 Woodward（旗下 SEG 继电器产品线）所生产的数字式接地过流继电器（Earth Overcurrent / Earth Fault Relay）。该产品广泛应用于电力系统、工业配电网络中，用于监测和保护电力设备免受接地故障的损害。

以下是关于 WOODWARD SEG XI1E1 的详细说明、参数、优势、注意事项及应用场景：

1. 产品详细说明

WOODWARD SEG XI1E1 属于微处理器（数字式）保护继电器系列。其核心功能是精确检测电力系统中的零序电流（接地故障电流）。当系统发生单相接地或对地短路故障时，XI1E1 能够按预设的反时限或定时限特性准确判断，并在超过设定阈值时迅速输出跳闸信号，从而隔离故障区段，避免事故扩大、保护变压器、电动机、电缆及发电机等核心电力资产。

2. 产品参数

由于具体技术手册版本略有差异，以下为其同类经典型号的标准典型参数参考：

3. 产品优势

• 高精度与可靠性：采用先进的微处理器数字化采样与计算，避免了传统电磁式继电器的机械磨损和漂移，动作精度高、重复性好。

• 灵活的保护特性：支持多种时间和电流曲线设定，能够完美配合上下级保护装置实现选择性配合（阶梯配合）。

• 紧凑化设计：结构紧凑，占用配电柜空间小，便于密集安装和现代化改造升级。

• 抗干扰能力强：针对高压开关柜及变电站复杂的电磁环境进行了强化设计，运行稳定安全。

• 状态直观：面板通常配有清晰的 LED 状态指示灯（如运行、启动、跳闸等），便于运维人员快速排查和判断。

4. 注意事项

1. 专业资质安装：安装、接线和调试必须由具备专业资质的电气工程师进行，严禁带电接线，以免发生触电或设备损坏。

2. CT 极性与匹配：必须确保接入的零序电流互感器（CT）变比、极性与继电器要求相匹配，否则可能导致灵敏度下降或误动作。

3. 定值设定（Setting）：投入运行前，必须根据电力系统的短路计算报告及保护配合要求，正确整定电流阈值和时间延时参数。

4. 定期校验：建议按照电力行业标准或预防性试验规程，定期对继电器进行模拟注入测试，确保其跳闸回路和测量精度完好有效。

5. 环境要求：避免安装在超出产品温湿度、强烈的强磁场或腐蚀性气体超标的极端环境中。

5. 产品应用

WOODWARD SEG XI1E1 广泛应用于以下领域：

• 工业与民用配电网：中低压配电开关柜（Switchgear）中的中性点不接地、经消弧线圈接地或经高电阻接地系统的接地故障保护。

• 发电厂与变电站：发电机、电力变压器及输配电线路的后备接地保护。

• 新能源领域：风力发电场、光伏发电站的箱式变电站及集电线路保护。

• 基础设施：石油化工、矿山、冶金等对供电连续性和安全性要求极高的工业企业配电系统。
