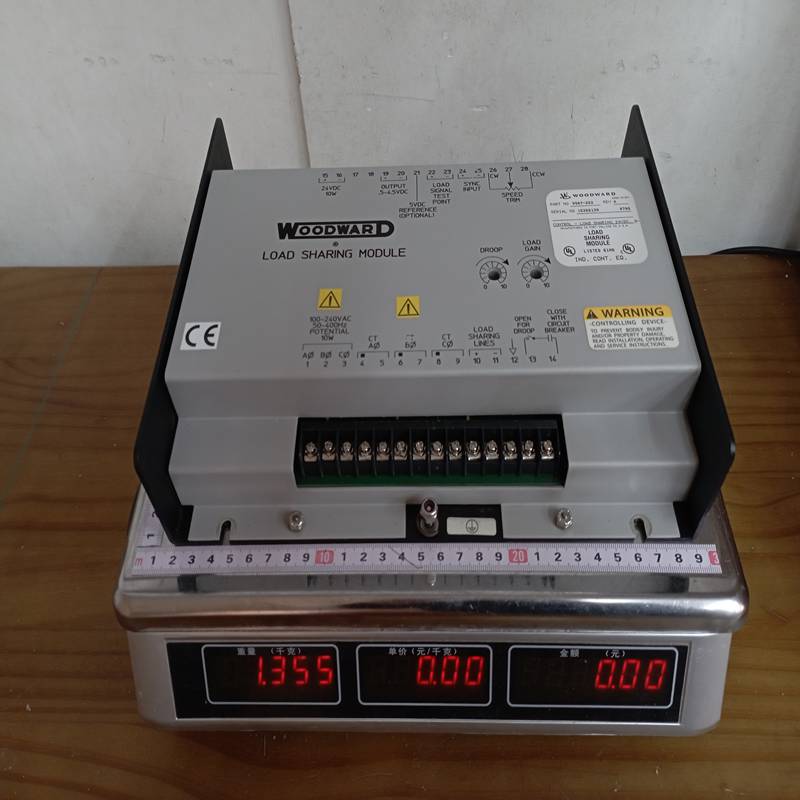

Woodward 9907-252 汽轮机调速控制器模块

Woodward 9907-252 是一款高性能的负载分配模块（Load Sharing Module, LSM），主要用于发电机组的并网控制。它能够使不同型号或不同厂家控制器的发动机之间实现精确的负载分配。

以下是该产品的详细中文说明：

1. 产品详细说明

Woodward 9907-252 模块的设计核心是解决多台发电机并联运行时的有功功率分配问题。它通常与速度控制器（如 Woodward 2301A 系列）配合使用。

该模块通过感应发电机的三相电压（经 PT）和三相电流（经 CT），计算出发电机的实际负载，并输出一个模拟比例信号给速度控制器，从而自动调节燃料供给，确保每台发电机按比例承担负载。它支持**等时同步（Isochronous）和下垂（Droop）**两种负载分配模式。

2. 产品参数 (Specifications)

3. 产品优势

• 兼容性强： 不仅支持 Woodward 自家控制器，还能让带非 Woodward 控制器的发动机与 Woodward 系统实现并联负载分配。

• 多模式运行： 可轻松切换等时同步模式（保持恒定频率）或下垂模式（用于与大电网并联）。

• 高精度控制： 能够精确感应真功率，即便在不平衡负载的情况下也能保持稳定。

• 坚固耐用： 专为恶劣的机房环境设计，具有极强的抗震动（40G 冲击测试）和抗电磁干扰能力。

• 易于集成： 模块化设计，接线清晰，带有负载增益（Load Gain）调节电位器，方便现场调试。

4. 注意事项

• 超速保护： 重要！ 该模块不是独立的超速保护装置。系统中必须安装独立的机械或电子超速切断装置，以防止发生“飞车”事故。

• CT/PT 极性： 在接线时必须严格遵守电流互感器（CT）和电压互感器（PT）的极性要求，否则会导致负载分配方向反向或计算错误。

• 共地问题： 确保控制系统的信号地和电源地按照手册要求连接，避免由于电位差产生的信号干扰。

• 安装位置： 虽耐受高温，但建议安装在通风良好、尽量远离高热源（如排气管）的控制柜内。

5. 产品应用

Woodward 9907-252 广泛应用于需要可靠电源分配的领域：

• 船舶电力系统： 多台主发电机组的并联运行与管理。

• 备用电源中心： 数据中心、医院或工厂的应急柴油发电机组并网。

• 移动电站： 拖车式发电机组在野外作业时的负载均衡。

• 油气平台： 燃气轮机或柴油机驱动的发电机组控制。
