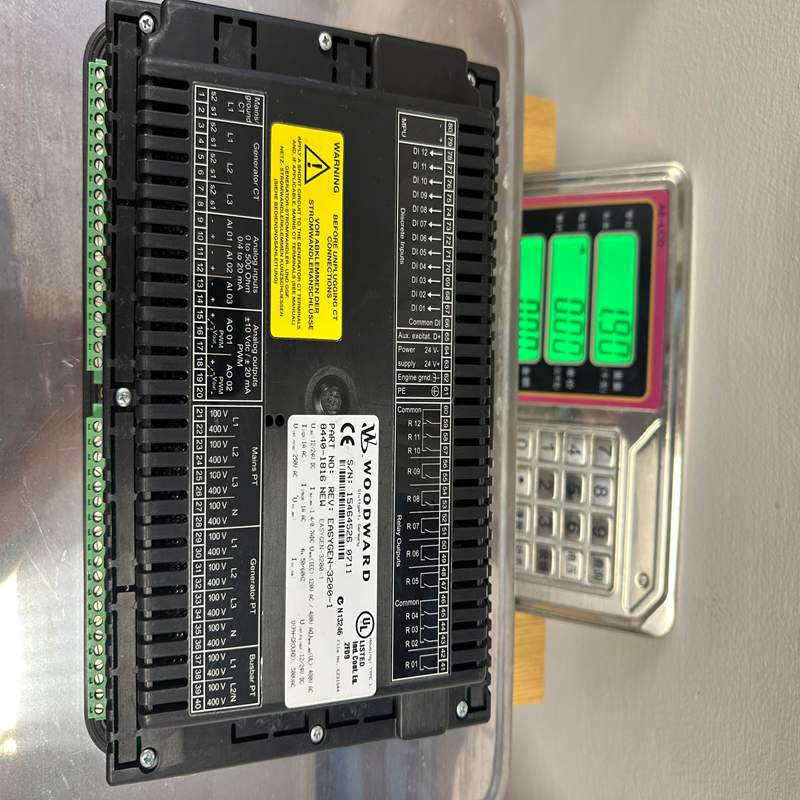

Woodward 8440-1816 数字调速控制器

Woodward（伍德沃德）8440-1816 是伍德沃德著名的 easYgen-3000 系列（具体通常对应 easYgen-3200-P1 或类似的高级配置版本）中的一款发电机组控制器。该模块集成了完整的发电机组控制、保护、测量和并网对联功能，是工业级电力管理系统中的核心大脑。

1. 产品详细说明

8440-1816 是一款多功能、数字化的发电机组并联与保护控制器。它不仅能够管理单台发电机组的自动启动、停止和逻辑保护，更核心的能力在于支持多台发电机组之间的同步、孤岛负载分配（平分有功/无功），以及发电机组与公共电网（市电）之间的自动并网、削峰填谷（Peak Shaving）和基荷控制。

该控制器配备了全点阵式大屏幕液晶显示屏（LCD），支持多语言界面，能够实时显示三相电网和发电机的电压、电流、频率、功率因数等全面电量参数，以及引擎的油压、水温等非电量状态。

2. 产品参数 (Product Parameters)

3. 产品优势

• 强大的并网与对联算法： 内置自动同步（Synchronization）和电压/频率匹配算法。在多机并联时，可通过 CAN 总线极其快速、精确地平衡各台机组之间的有功（kW）和无功（kVAR）负载。

• 全面的发动机/发电机保护： 包含发电机过/欠压、过/欠频、逆功率、过载、过流、相位不平衡保护，以及发动机超速、低油压、高水温等全方位软硬件联锁保护。

• 高灵活性与扩展性： 支持灵活的逻辑编程（LogicsManager），允许用户通过布尔逻辑（AND, OR, XOR 等）自定义控制器的输入输出行为，无需额外加装 PLC 即可完成复杂的现场控制。

• 高可靠性与抗干扰： 针对极端恶劣的工业和海洋环境设计，具备极佳的抗电磁干扰、耐高温和抗震动性能，广泛通过了各类国际主流船级社认证。

4. 注意事项 (Cautions)

1. 互感器（CT/PT）配置： 首次上电前，必须严格在控制器菜单中输入正确的电压互感器（PT）和电流互感器（CT）变比。变比设置错误会导致控制器读取的电量参数严重失真，甚至引发错误的过载脱扣。

2. CAN 总线终端电阻： 在多机并联、使用 CAN 总线进行负载分配时，总线网络的两端（第一台和最后一台）必须接入 120 欧姆的终端电阻，否则会导致通讯中断或数据丢包，造成并联机组功率分配紊乱。

3. 调速器与调压器匹配： 控制器输出的模拟量控制信号（如 $\pm10\text{V}$, $4\text{-}20\text{mA}$ 或 PWM）用于控制发动机的调速器（Governor）和发电机的调压器（AVR）。在初次调试同步前，必须分别进行动态增益调整，确保引擎响应平稳，防止同步时发生剧烈振荡。

4. 断电与防雷： 在对控制柜进行高压电焊或兆欧表（摇表）绝缘测试时，必须完全拔下 8440-1816 的所有外部接线端子，以防高压反冲烧毁内部精密主板。

5. 产品应用

Woodward 8440-1816 广泛应用于各类对电力连续性和高稳定性有严苛要求的综合能源管理场景：

• 分布式电站与应急电源： 医院、数据中心（IDC）、大型机场的备用多机并联自启动系统。

• 船舶与海洋工程： 船舶主发电机组、全电力推进系统以及海上钻井平台的电力调度与管理。

• 热电联产（CHP）： 垃圾发电、生物质发电、天然气内燃机热电联产系统的并网与孤岛运行管理。

• 移动电站与租机市场： 集装箱式应急电源车、大型矿山或建筑工地多台机组群控。
