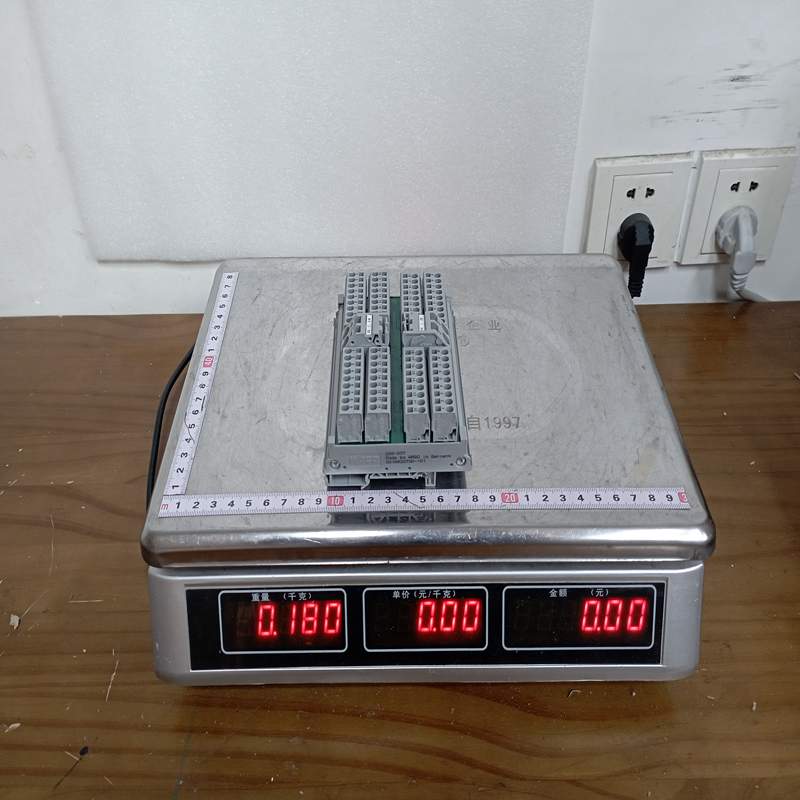

WAGO 288-837 4 路电位分配模块

¥888.00

WAGO 288-837 4 路电位分配模块
品牌:WAGO 型号：288-837
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： 142UME200CACAA-1

描述

产品描述   产品功能    技术资料

WAGO (万可) 288-837 是一款工业级 电位分配模块（Potential Distribution Module），属于万可的接口电子产品（Interface Electronics）系列。它在电气控制柜内充当高效、紧凑的电源/电位集线器（分线器），专门用于将单一的电源输入扩展为多个分支输出。

1. 产品详细说明

WAGO 288-837 的物理架构专为密集型布线优化。它将整个模块划分为 4 个独立的电位通道（例如可用于 24V、0V、安全地、信号地等）。

最核心的特点是，每个电位通道提供了 19 个连接点（Connection Points）。这意味着工程师可以将一路主电源线接入某一通道，然后直接从该通道引出 18 路分支线路，给现场的传感器、执行器、PLC I/O 点供电，彻底告别了传统控制柜用短接片叠加端子排的繁琐布线方式。

该模块全面集成了万可标志性的 CAGE CLAMP®（笼式弹簧） 夹持技术，免维护且具备极高的抗震动性能。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 288-837
生产品牌 WAGO (德国万可)
电位数量 (Potentials) 4 个独立电位通道
每电位连接点数 19 个 (每个通道 19 个孔)
额定工作电压 250V AC / 250V DC
额定输出电流 单通道总计最大 32 A (部分规格根据温升限制为 12A~16A 持续)
接线技术 CAGE CLAMP® 弹簧连接
适用线径范围 单股/细多股导线: 0.08 mm² 至 2.5 mm² (输入大孔可支持至 6 mm²)
外壳颜色与安装 灰色，标准 DIN-35 导轨安装
外形尺寸 宽 115 mm × 高 85 mm × 深 45 mm
环境工作温度 -20°C 至 +50°C

3. 产品优势

  • 极高的空间利用率： 在仅 115mm 宽度的导轨空间内，集成了多达 76 个（4 × 19）弹簧接线点，比标准接线端子排加跳线片节省了超过 50% 的控制柜空间。

  • 抗震动与免维护： 采用 CAGE CLAMP® 弹簧夹持技术。由于弹簧力会随线径变化自动调节，接线后永不松动。即便控制柜安装在有强烈震动的机械、桥梁或船舶上，也无需像螺丝端子那样定期去人工拧紧。

  • 布线逻辑极清晰： 4路独立电位分区明显，能够将正极（+）、负极（-）、地线（GND/PE）以及公共信号线完美归类，现场排查故障时一目了然。

  • 接线效率高： 无需特殊工具，只需用标准一字螺丝刀下压弹簧，插入剥好皮的导线即可完成接线，大幅缩减了设备组装的工时。

4. 注意事项 (Cautions)

  1. 总电流限制： 尽管单电位模块支持较大的额定电流（最高可达 32A），但必须确保该通道上所有分支负载的电流总和不超过模块的规格上限，否则会导致模块内部汇流排过热甚至烧毁。

  2. 合理分配线径： 引入的主电源线（电流大）应接入通道中特设的大线径接线孔，而下属的各个传感器分线（电流小）接入标准小孔，切勿将粗线强行挤入小弹簧孔。

  3. 剥线长度： 请严格参考官方手册要求的导线剥线长度（通常为 9-10 mm）。剥线过长会导致裸露导体造成相间短路风险，剥线过短则可能导致弹簧误夹在绝缘外皮上形成断路。

  4. 环境防护： 该模块防护等级通常为 IP20，必须安装在防尘、防潮的自动化控制柜或配电箱内，避免金属粉尘或水雾进入引起短路。

5. 产品应用

WAGO 288-837 主要在各类控制柜中承担 24V DC 或 220V AC 的二次侧电源分配（配电分线） 任务：

  • PLC 控制柜配电： 将开关电源输出的 24V 和 0V 主回路，分拨给几十个 PLC 数字量/模拟量 I/O 模块的公共端（COM）。

  • 传感器/执行器集线： 集中为工业现场大量的接近开关、光电传感器、电磁阀阀岛提供工作电源。

  • DCS 柜与仪表柜： 在大型流程工业中，为多路 4-20mA 变送器或隔离栅统一分配安全栅供电。

  • 机械设备制造（OEM）： 广泛应用于机床、包装机械、印刷设备中，用作标准化的电源中转分配单元。
