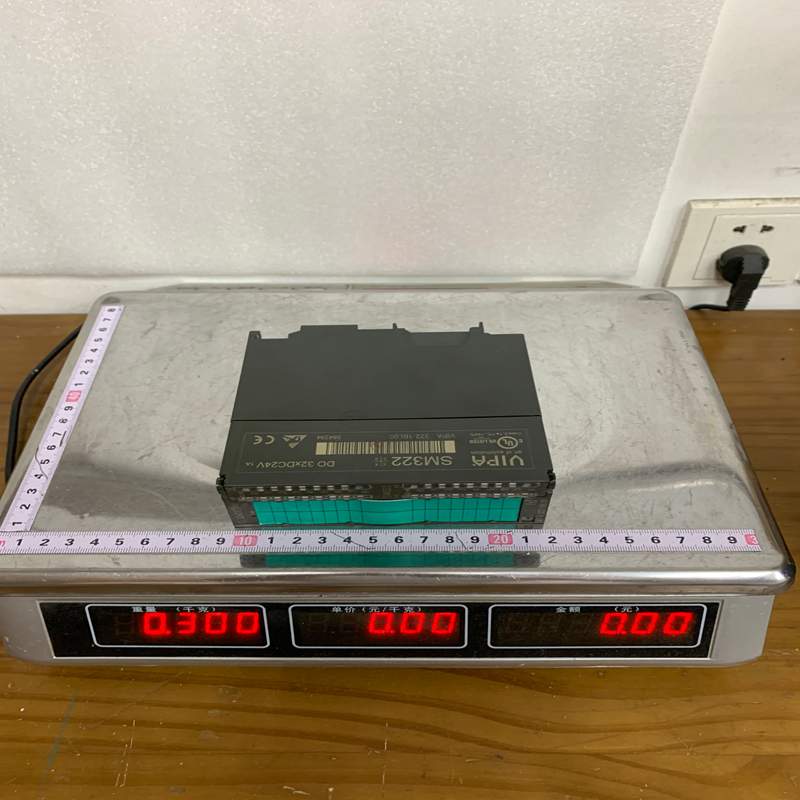

VIPA SM322-1BL00 PLC 数字量输出模块

¥888.00

VIPA SM322-1BL00 PLC 数字量输出模块
品牌:VIPA  型号：SM322-1BL00
原产国:德国 重量：1.35kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： SM322-1BL00

描述

产品描述   产品功能    技术资料

一、 产品详细说明

VIPA SM322-1BL00 是德国 VIPA（现隶属于 Yaskawa 拓斯达/安川集团，System 300S 系列）推出的一款高密度数字量输出模块（Digital Output Module）。

该模块专为配合 VIPA System 300S 自动化系统以及 Siemens SIMATIC S7-300 PLC 系统使用而设计。它可以直接安装在 S7-300 的导轨上，完全兼容西门子 S7-300 系列的硬件与编程软件（如 STEP 7、TIA Portal），可直接无缝替代西门子同规格模块（如 6ES7322-1BL00-0AA0）。

二、 产品核心参数

参数项目 规格/指标
品牌 / 系列 VIPA (Yaskawa) / System 300S
产品型号 / 订货号 SM322 / 322-1BL00
通道数量 32 点数字量输出（32 DO）
通道分组 每组 8 点，共 4 组（每组独立隔离）
额定输出电压 DC 24V
输出电流 单通道额定输出电流 1A（VIPA 强化版，西门子原版通常为 0.5A）
背板总线消耗电流 约 110 mA
信号延迟 0 到 1：约 150 µs；1 到 0：约 100 µs
前接线模块 需配置 40 针（40-pole）前连接器
隔离性能 通道与背板总线之间光电隔离，组与组之间隔离
工作温度 0°C ~ +60°C

三、 产品优势

  1. 高密度与空间节省：单模块集成 32 个输出通道，大幅缩减控制柜内的导轨安装空间。

  2. 完全兼容西门子生态：

    • 机械结构与安装尺寸与西门子 S7-300 完全相同。

    • 硬件组态和软件编程可直接沿用西门子 STEP 7 或 TIA Portal，无需额外的第三方 GSD 驱动文件。

  3. 更高的驱动能力：VIPA 322-1BL00 提供了高达 1A 的单通道输出能力（相比常规 0.5A 模块），能更轻松地直接驱动功率稍大的电磁阀、继电器和指示灯。

  4. 长寿命与高抗干扰：具备完善的电子短路保护和光电隔离，保证工业现场复杂电磁环境下的稳定运行。

四、 注意事项

  1. 接线端子：本模块需要 40 针（40-Pin）前连接器，购买或备件时需确认连接器型号，避免误用 20 针连接器。

  2. 供电与负载限制：

    • 模块分为 4 组，每组 8 点。各组的外部 DC 24V 供电（L+ / M）必须正确接线，注意每组的总电流上限，防止超载引发过热保护。

  3. 感性负载保护：

    • 驱动电磁阀、直流接触器或继电器等感性负载时，建议在负载两端加装续流二极管或阻容（RC）吸收回路，以延长模块输出晶体管的使用寿命并减少反向电动势干扰。

  4. 带电拔插：标准 S7-300 / VIPA 300S 底板不支持带电热插拔，请切断模块电源后再进行更换或接线维护。

五、 产品典型应用

VIPA SM322-1BL00 主要用于需要大量 DC 24V 开关量控制输出的工业自动化控制系统中：

  1. 驱动执行机构：直接控制直流电磁阀、气动阀、固态继电器（SSR）、中间继电器及接触器线圈。

  2. 信号指示与报警：驱动控制柜面板上的指示灯、蜂鸣器、警示灯和现场报警器。

  3. 自动化生产线与机械设备：广泛应用于包装机械、输送线、机床控制、水处理设备及自动化装配线等现场信号输出。
