促销中

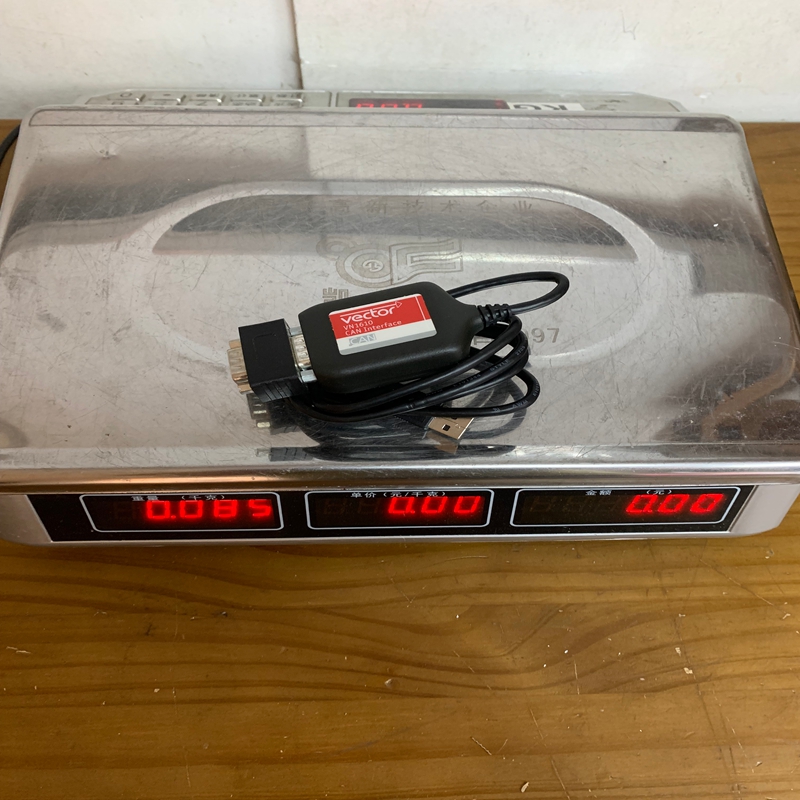

VECTOR VN1610 CAN 总线通讯接口卡

¥888.00

VECTOR VN1610 CAN 总线通讯接口卡
品牌:VECTOR 型号：VN1610
原产国:美国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： CP-8551-1

描述

产品描述   产品功能    技术资料

Vector VN1610 是由德国 Vector 公司推出的高性能双通道 CAN/CAN FD 总线接口硬件，常用于汽车电子及工业控制系统的开发、测试、分析和诊断任务。

一、 产品详细说明

Vector VN1610 是一款结构紧凑、功耗低且稳定性高的 USB 接口网络硬件。通过 USB 2.0 接口连接 PC，能够为开发者提供 2 路独立通道，支持 CAN 和 CAN FD（flexible data-rate）通信。

该设备完美兼容 Vector 旗下的主流软件工具链（如 CANoe、CANalyzer、CANape、vFlash 等），适用于实验室台架测试、车辆路试以及自动化产线测试等场景。

二、 核心产品参数

参数项目 规格/指标
PC 通信接口 USB 2.0 High-Speed
通道数量 2 路独立 CAN / CAN FD 通道
CAN 收发器 高速 CAN 收发器（如 NXP TJA1043 或同等规格）
CAN 仲裁波特率 最高 1 Mbit/s
CAN FD 数据波特率 最高 8 Mbit/s（取决于网络环境及线缆长度）
时间戳精度 1 µs
电气隔离 支持通道间与 USB 通道的高压电气隔离（Galvanic Isolation）
接口物理形式 D-Sub 9 针引脚定义（符合 Vector 标准定义）
供电方式 USB 总线直接供电（无需额外外接电源适配器）
工作温度范围 -40 °C 至 +70 °C

三、 产品优势

  • 支持高带宽 CAN FD： 相较于传统高速 CAN，VN1610 完整支持 CAN FD，突破了 8 字节数据长度限制（最高 64 字节），数据段波特率高达 8 Mbps，满足现代车载 ECU 刷写与高负载通信需求。

  • 高精度时间戳（1 µs）： 硬件内部具备独立的硬件定时器，为接收到的每一帧报文打上微秒级时间戳，极大提升了报文分析与多通道同步的准确性。

  • 与 Vector 生态无缝无缝集成： 无需复杂的第三方驱动配置，直连 CANoe、CANalyzer 等行业标准软件，支持各种开放 API（如 XL Driver Library）供用户自由二次开发。

  • 优异的抗干扰能力与便携性： 具备良好的电气隔离保护，能有效抵抗车载电磁干扰（EMI）和地电位差；小巧坚固的外壳结合 USB 供电设计，非常适合随身携带进行现场测试。

四、 使用注意事项

  1. 终端电阻（120Ω）配置： VN1610 内部不自带可软件切换的 120 欧姆终端电阻。在没有终端电阻的总线拓扑结构中，必须外接带 120Ω 终端电阻的物理转接接头或线缆，否则会导致帧错误或无法通信。

  2. 驱动与软件版本匹配： 使用前需安装官方最新版 Vector Hardware Driver。如结合 CANoe/CANalyzer 等上位机使用，请确保软件版本支持该硬件型号及其 CAN FD 特性。

  3. 引脚定义确认： VN1610 的 DB9 接口通常为通道 1（CAN1）和通道 2（CAN2）共用或通过分接线引出，在使用非官方转接线时需仔细核对端口引脚（如 CAN_H、CAN_L、GND）以免损坏接口。

  4. 供电限制： 硬件完全依赖 PC 的 USB 口供电，若通过无源 USB Hub 连接或 USB 口供电能力不足，可能引发设备离线或丢包。

五、 典型产品应用

  • 车载 ECU 开发与测试： 在实验室环境或台架上，利用 CANoe 模拟网络节点、发送诊断请求、监测车载电子控制单元的响应。

  • 整车总线数据分析与监控： 使用 CANalyzer 在车辆路试过程中实时抓取、过滤和记录 CAN/CAN FD 总线报文，排查偶然发生的通信故障。

  • ECU 固件刷写（Flash Bootloader）： 结合 Vector vFlash 软件，通过高波特率 CAN FD 通道实现高效、稳定的 ECU 程序刷新与升级。

  • 自动化测试系统开发： 通过 Vector XL Driver Library 编写自定义的 C/C++、Python 或 LabVIEW 测试脚本，构建定制化的产线下线检测（EOL）及自动化测试台架。
