促销中

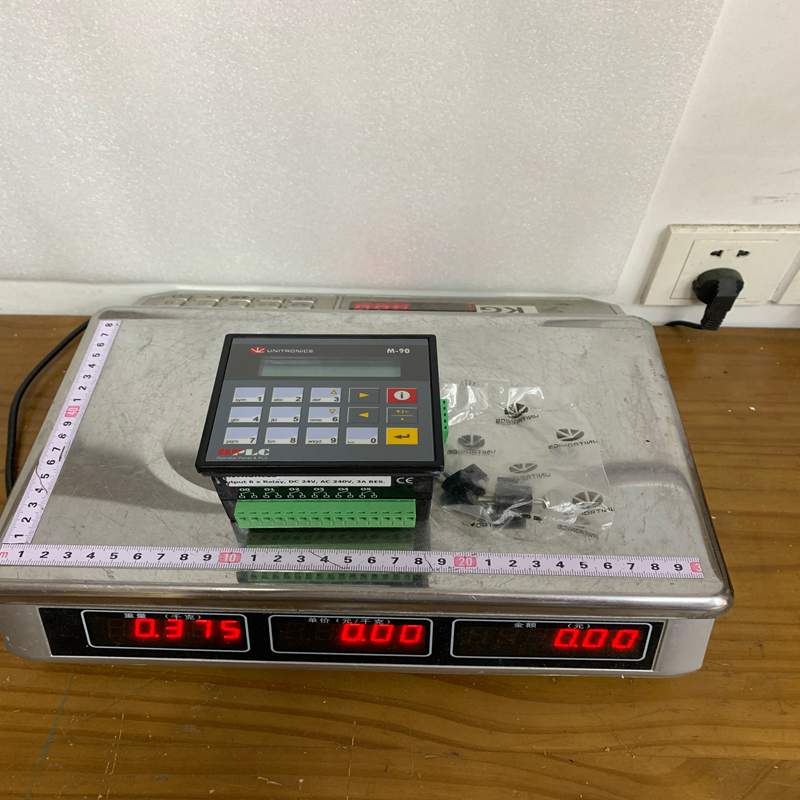

Unitronics M-90 PLC 人机界面一体机

¥888.00

Unitronics M-90 PLC 人机界面一体机
品牌:UNITRONICS 型号：M-90
原产国:瑞士 重量：1.35kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： M-90

描述

产品描述   产品功能    技术资料

Unitronics M-90（优尼特力/优利威 M-90 系列）是 Israel Unitronics 公司推出的经典微型 OPLC（Programmable Logic Controller + HMI 一体化控制器）。它将可编程逻辑控制器（PLC）与人机界面（HMI 文本屏/按键面板）集成在一个紧凑的单元中。

以下是关于 Unitronics M-90 系列 的详细产品介绍：

一、 产品详细说明

Unitronics M-90 属于掌上型（Palm-sized）微型控制器，旨在替代传统“PLC + 独立文本/人机屏”的组合。

  • 一体化架构：正面集成了 LCD 字符显示屏与密封薄膜键盘，背面集成了 CPU、电源、I/O 接口及通讯接口。

  • 免硬件二次连线：PLC 与 HMI 内部直接互连，无需额外部署屏与 PLC 之间的串口通讯线，节省安装空间与成本。

  • 编程语言与软件：使用免费的 U90 Ladder 梯形图开发软件，可以在同一个工程中同步编写 PLC 逻辑与 HMI 显示界面。

二、 产品核心参数

参数分类 详细指标 / 规格
外形尺寸 96 × 96 × 64 mm（标准 1/4 DIN 尺寸）
显示屏 (HMI) STN 单行 LCD 液晶显示屏，单行可显示 16 个字符，带 LED 背光
按键/键盘 15 个密封薄膜按键（包含数字键、功能键、方向键等）
工作电源 24V DC（允许范围：20.4V DC – 28.8V DC）
本体 I/O 配置

因具体型号而异（如 M90-T、M90-TA2-CAN、M90-R1 等）：


• 数字量输入：8~16 点（PNP/NPN），支持高速计数器/编码器输入


• 数字量输出：6~12 点（继电器或晶体管/PWM输出）


• 模拟量输入/输出：部分型号支持（0-10V, 4-20mA, 热电偶/PT100等）
I/O 扩展能力 侧面内置扩展口，最多可扩展 8 个本地 I/O 模块，最大扩展至 64~96 个点
程序存储容量 约 2048 Words (Ladder 逻辑)；可配置多达 80 个 HMI 文本显示画面
内部数据寄存器 256 位线圈 (MB)、256 个 16-bit 寄存器 (MI)、定时器及计数器等
实时时钟 (RTC) 内置 RTC 实时时钟，带约 7 年寿命的电池后备，支持基于时间的控制
通讯接口

• RS232 串口（标准标配，用于程序下载和 Modbus 等通信）


• CANbus 接口（部分特定型号，支持 UniCAN 专有协议或 CANopen）
防护等级 面板安装模式下正面可达到 NEMA 4X / IP65 / IP66

三、 产品优势

  1. 高性价比与空间节省：将 PLC 与面板操作屏二合一，大幅减少控制柜内的占地面积，降低采购成本与接线工时。

  2. 开发简便：使用免费的 U90 Ladder 软件，界面友好，逻辑与屏画面在同一套软件中开发，学习曲线平缓。

  3. 出色的扩展与联网能力：

    • 支持本地扩展模块，方便随着设备升级追加点数。

    • 带有 CANbus 的型号支持 UniCAN 组网，实现多台 M90 之间的简易高速数据共享。

    • 支持通过 GSM 调制解调器实现 SMS 短信报警和远程指令控制（SMS/GSM 功能）。

  4. 功能全面：微型机身内置高速计数、脉冲输出（PWM/PTO）、模拟量 PID 调节和 RTC 时钟控制等。

  5. 接线维护方便：采用可插拔式端子块，出现故障时可快速更换主机，减少停机时间。

四、 注意事项

  1. 电源与接地防干扰：

    • 必须使用符合规格的 24V DC 稳压电源。

    • 正确连接接地线（PE），模拟量信号及 CANbus 信号线须采用屏蔽双绞线并单点接地，避免强电干扰。

  2. 接线与拧紧力矩：

    • 线规建议使用 26–12 AWG（0.13–3.31 mm²）。

    • 端子螺丝螺母的螺纹拧紧力矩切勿超过 0.5 N·m，以防损坏接线端子。

  3. 带电操作禁忌：

    • 严禁带电插拔 I/O 扩展电缆、串口通讯线或电源线，以免损坏内部主板与电路组件。

  4. 环境要求与散热：

    • 避开强腐蚀性气体、高温、高湿度及直接水淋或导电粉尘环境。

    • 安装时机体上下边缘需留出至少 10 mm 的通风散热空间。

  5. LCD 显示限制：

    • M-90 仅提供单行 16 字符文本显示（如需双行显示可考虑升级型号 M91），因此设计 HMI 界面时需保持文字简练清晰。

五、 典型产品应用

Unitronics M-90 适用于中小型自动化设备、小型OEM机械及过程控制：

  1. 小型打包/包装机械：如自动封口机、贴标机、灌装机（利用高速计数进行定位或计量，利用 LCD 屏设置参数）。

  2. 水处理与环保设备：如小型 RO 净水系统、加药系统、污水泵站控制（利用 PID 调节与 RTC 定时控制）。

  3. 暖通与农业控制（HVAC & 智慧农业）：如温室大棚环境控制、小型风机/空调机组（结合模拟量输入控制温度、湿度，SMS 远程报警）。

  4. 泵站与压缩机控制：气泵、液压站的压力监测与多泵轮换控制。

  5. 楼宇与公共设施：自动化门禁、灯光与电力分配定时控制系统。
