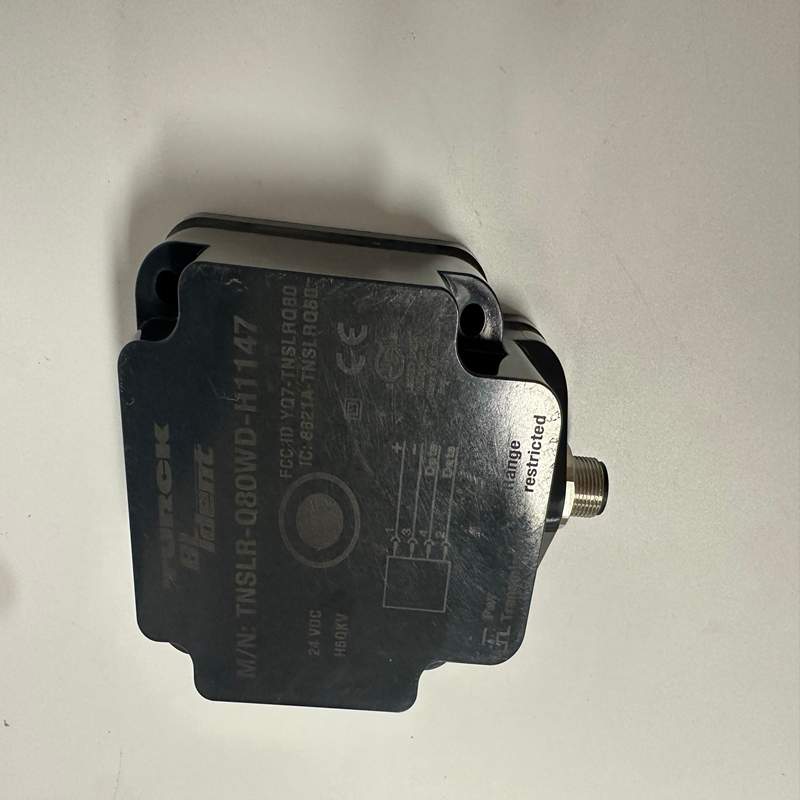

Turck TNSLR-Q80WD-H1147 直线位移传感器

¥888.00

Turck TNSLR-Q80WD-H1147 直线位移传感器
品牌:TURCK 型号：TNSLR-Q80WD-H1147
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： TNSLR-Q80WD-H1147

描述

产品描述   产品功能    技术资料

Turck（图尔克）TNSLR-Q80WD-H1147 是一款专为工业恶劣环境设计的高性能 HF（高频，13.56 MHz）RFID 读写头（Read/Write Head）。该产品属于图尔克的 BL ident® RFID 系统，采用了坚固的 Q80 方形外壳设计，具备极强的防护等级，广泛应用于数字化工厂的物料追踪和物流控制。

1. 产品详细说明

TNSLR-Q80WD-H1147 是一款全包封、坚固型的 RFID 读写头。其型号中的 “WD”（Washdown） 代表该产品专为食品饮料、医药等需要高压冲洗的行业设计。

  • 工作原理： 读写头与 RFID 标签（Tag）之间通过 13.56 MHz 的高频电磁感应进行非接触式数据传输。它不仅可以读取标签的 UID 或数据，还能向标签内写入新的生产状态或物流信息。

  • 物理结构： 采用 80×80 mm 的方形（Q80）塑料外壳。外壳材质针对频繁的化学清洗剂冲洗进行了特殊优化。

  • 连接方式： 尾部采用标准的 M12 x 1（4针）公头 快速连接器，用于对接图尔克的 BL ident 接口模块（如 BL20、BL67 或 TBEN 现场总线模块）。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 TNSLR-Q80WD-H1147
产品编号 (ID) 7030412（注：具体以图尔克官方最新编码为准）
工作频率 13.56 MHz (HF 高频)
数据传输标准 ISO 15693
最大读写距离 取决于使用的标签类型（最大可达数百毫米）
外壳样式/尺寸 方形 Q80 框架 (80 x 80 x 40 mm)
外壳材质 工业级塑料，PPS-GF30（抗化学腐蚀）
防护等级 IP68 / IP69K (防高压蒸汽喷淋)
电气连接 M12 × 1, 4针接插件
工作电压 通过 RFID 接口模块由总线供电
安装方式 非齐平安装（Non-flush）

3. 产品优势

  • 卓越的 Washdown 防护（IP69K）： 能够承受高压、高温水枪的直接喷淋和化学消毒剂的腐蚀，非常适合卫生要求极高的生产车间。

  • 大范围检测： Q80 的大天线尺寸设计赋予了它比普通圆柱形（如 M18、M30）读写头更宽、更深的读写磁场范围，降低了物料因位置偏差导致漏读的概率。

  • 标准 ISO 15693 协议： 具有高度的通用性，不仅可以读写图尔克原厂的 BL ident 标签，也能兼容市面上所有符合 ISO 15693 标准的第三方 HF 标签。

  • 总线集成简单： 配合图尔克的 TBEN 或 BL 系列分布式 I/O 模块，可以轻松将 RFID 数据桥接至 Profinet、EtherNet/IP、Modbus TCP 等主流工业网络。

4. 注意事项 (Cautions)

  1. 金属周围减额： 该读写头为非齐平安装设计。在安装时，天线周围必须留有足够的塑料或空气间隙，避免紧贴金属表面。金属的存在会吸收电磁波，导致读写距离大幅缩短甚至无法通讯。

  2. 多读写头间距： 如果在同一条流水线上安装多个 TNSLR-Q80WD 读写头，它们之间必须保持一定的物理安全距离（通常为读写头宽度的数倍），以防止无线电磁场相互干扰导致数据读写失败。

  3. 电缆屏蔽： 连接 M12 线缆时，必须使用专用的 RFID 屏蔽双绞线，且屏蔽层需在控制柜端可靠接地，以防现场变频器或大型电机的电磁噪声干扰数据传输。

  4. 标签匹配： 读写距离和传输速度极大程度上取决于现场物料上粘贴的标签（Tag）大小和材质。在金属物料上必须使用专用的“抗金属标签”。

5. 产品应用

TNSLR-Q80WD-H1147 专为高湿度、高污染以及需要频繁清洗的工业自动化追溯系统而生：

  • 食品与饮料加工： 肉类屠宰线、乳制品灌装线、啤酒饮料生产线中的周转箱和托盘追踪。

  • 医药与生命科学： 药品包装线、无菌车间物料车的位置识别与批次管理。

  • 汽车总装与涂装线： 追溯滑撬（Skid）和车身载具，虽然涂装线温度高，但该读写头搭配耐高温标签可实现稳定识别。

  • 现代仓储物流： 自动化立体仓库（AS/RS）中托盘（Pallet）的自动化识别与出入库控制。
