TURCK SDPL-0404D-1003 I/O 模块

¥888.00

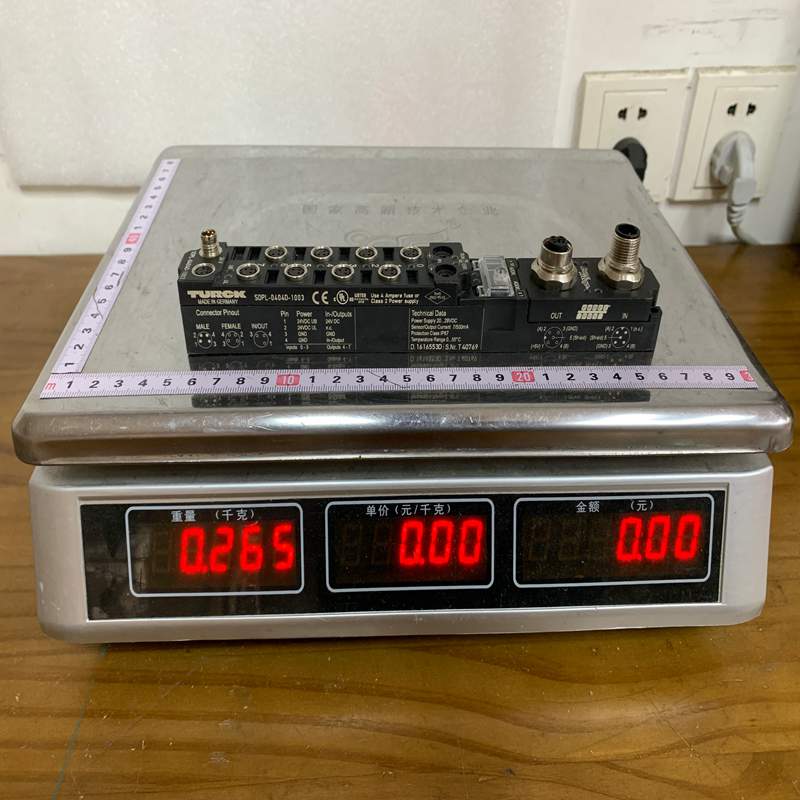

TURCK SDPL-0404D-1003 I/O 模块
品牌:TURCK 型号：SDPL-0404D-1003
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： SDPL-0404D-1003

描述

产品描述   产品功能    技术资料

图尔克（TURCK）的 SDPL-0404D-1003（订货号：6824450）是一款隶属于 piconet® 系列 的高性能、超紧凑型 PROFIBUS-DP 分布式现场总线耦合/混合 I/O 模块。它专为直接安装在机器设备上（无需控制柜）而设计，具备极高的防护等级，用于采集现场的开关量信号并执行输出控制。

1. 产品详细说明

SDPL-0404D-1003 是工业自动化现场网络中典型的分布式模块（Block I/O）：

  • 模块功能： 它集成了 4路数字量 PNP 输入 和 4路数字量 PNP 输出，输入端带有 3ms 的硬件滤波。

  • 双总线桥梁（耦合功能）： 该模块不仅可以直接连接到 PROFIBUS-DP 主站网络，还可以通过图尔克特有的 IP-Link 本地光纤扩展接口，向下级联更多的 piconet 扩展子模块，起到网络耦合器的作用。

  • 高防护结构： 采用全外壳模块电子元器件树脂封装（Encapsulated），外壳为玻璃纤维增强尼龙，使用金属连接器连接。由于具备 IP67 极高防护，它可以直接裸露安装在机械臂、输送线或潮湿、多尘的恶劣工业现场。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 SDPL-0404D-1003
图尔克订货号 6824450
网络总线协议 PROFIBUS-DP
总线传输速率 9.6 kbps 至 12 Mbps（自动自适应）
总线接口 2 × 5针 M12 接头（一公一母，支持总线手拉手串联）
本地扩展接口 2 × IP-Link 本地光纤接口（可接下级子模块）
输入通道 4 路数字量输入 (PNP 型)
输入滤波延迟 3 ms
输出通道 4 路数字量输出 (PNP 型)
单路输出电流 最大 0.5 A（具备短路保护）
信号/通道接头 8 × 3针 M8 针式型母头插座
辅助电源接口 2 × 4针 M8 接头（20…29 VDC，额定 24VDC）
工作环境温度 0°C 至 +55°C
防护等级 IP67
物理尺寸 210 mm × 30 mm × 26.5 mm

3. 产品优势

  • 无控制柜化安装（On-Machine I/O）： IP67 的防护等级允许其摆脱传统的控制柜，直接安装在自动化设备的最前端。这大幅度缩短了传感器到 I/O 模块之间的 M8 现场电缆长度，节约大量桥架和线缆成本。

  • 体积极其纤薄： 外形宽度仅有 30mm，非常扁平、细长。在狭小的机械夹缝、机器人关节或滑轨内侧也能轻松嵌入安装。

  • 高抗震与高耐用性： 内部电子元器件经过完全打胶封装（灌封），不受现场高频率机械振动、机油喷溅、金属粉尘或高湿度空气的影响。

  • 优异的软件支持： 完美支持图尔克 I/O-ASSISTANT 2 组态维护软件，方便工程师在离线或在线状态下进行参数配置、强制输出与故障诊断。

  • 灵活的可扩展性： 带有独特的 IP-Link 接口。如果现场设备点数临时增加，无需再购买昂贵的 PROFIBUS 节点，只需通过光纤软管快速拼装价格更低的扩展模块。

4. 注意事项 (Cautions)

  1. 电源分组供给： 模块的 M8 电源接口分为系统电源和负载电源。在为数字量输出（DO）接线时，请确保负载供电充足。若有大功率感性负载，输出端总电流不要超过模块的总上限。

  2. IP-Link 光纤保护： 级联扩展子模块时，IP-Link 光纤线缆的弯曲半径不能过小，且插头必须紧固到位。不使用的 IP-Link 接口必须使用原厂提供的防尘防护堵头锁紧，否则水汽或油污进入会阻断光通讯。

  3. M8/M12 接头拧紧力矩： 在现场机装时，所有 M8 信号电缆和 M12 总线电缆的螺母必须使用扭矩扳手按照规范拧紧。未拧紧或密封圈夹伤将直接导致 IP67 防护失效，引起内部电击短路。

  4. PROFIBUS 终端电阻： 作为整个 PROFIBUS 网络的最后一个物理节点时，必须在 M12 输出总线端子上加装 M12 专用总线终端电阻（Active Termination Resistor），否则会导致整个网络通信丢包。

5. 产品应用

SDPL-0404D-1003 主要应用于使用 西门子 S7-300/400、S7-1500 或是其他支持 PROFIBUS-DP 主站系统的分布式离散控制场景：

  • 汽车制造与装配线： 部署在气动阀岛、夹具接近开关附近，用来采集限位状态并控制小型电磁阀。

  • 物流分拣输送系统： 直接成排安装在漫长的滚筒输送机侧边，用于连接光电开关、条码触发器以及阻挡器的执行气缸。

  • 包装与印刷机械： 紧凑的结构使其极易塞入包装机复杂的机械传动缝隙中，连接色标传感器和气动切刀。

  • 机床与加工中心： 监控防护门安全锁开关、切削液流速开关，并控制指示灯或小型辅助继电器。
