产品详细说明
TDK-Lambda JWS50-24A 是一款 50W 封闭式 AC-DC 转换器，设计用于将交流市电转换为稳定的直流 24V 电压，为各种电子设备供电。它属于TDK-Lambda的JWS系列，该系列以其高可靠性、紧凑尺寸和优异的性能在工业领域得到广泛应用。
这款电源采用开关模式（Switching Mode Power Supply, SMPS）设计，具有较高的效率。它通常是单路输出，并带有金属外壳，提供良好的物理保护和电磁兼容性（EMC）性能。JWS50-24A 支持通用输入电压范围，这意味着它可以在全球大多数国家和地区使用，无需额外调整。
产品参数
以下是 JWS50-24A 的主要参数，请注意，这些参数是基于TDK官方数据表中的典型值：
- 输入电压范围：
- 交流 (AC)：85 V 至 265 V AC (47 – 63 Hz)
- 直流 (DC)：120 V 至 330 V DC
- 输出电压： 24 V DC (可调范围通常为 21.6 Vdc 至 26.4 Vdc)
- 最大输出电流： 2.2 A
- 最大输出功率： 52.8 W
- 效率： 典型值 79% (在典型负载和输入电压下)
- 封装类型/安装方式： 封闭式 / 机箱安装 (Chassis Mount)
- 尺寸 (典型值)：
- 宽 (W)：约 37 mm (1.46 in)
- 高 (H)：约 85 mm (3.35 in)
- 深 (D)：约 159 mm (6.26 in)

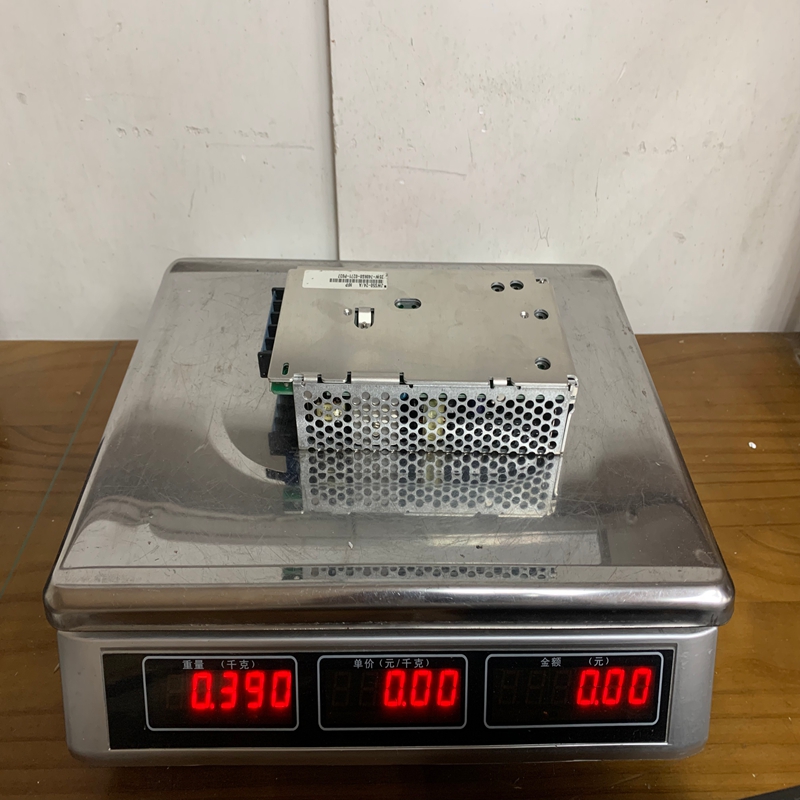

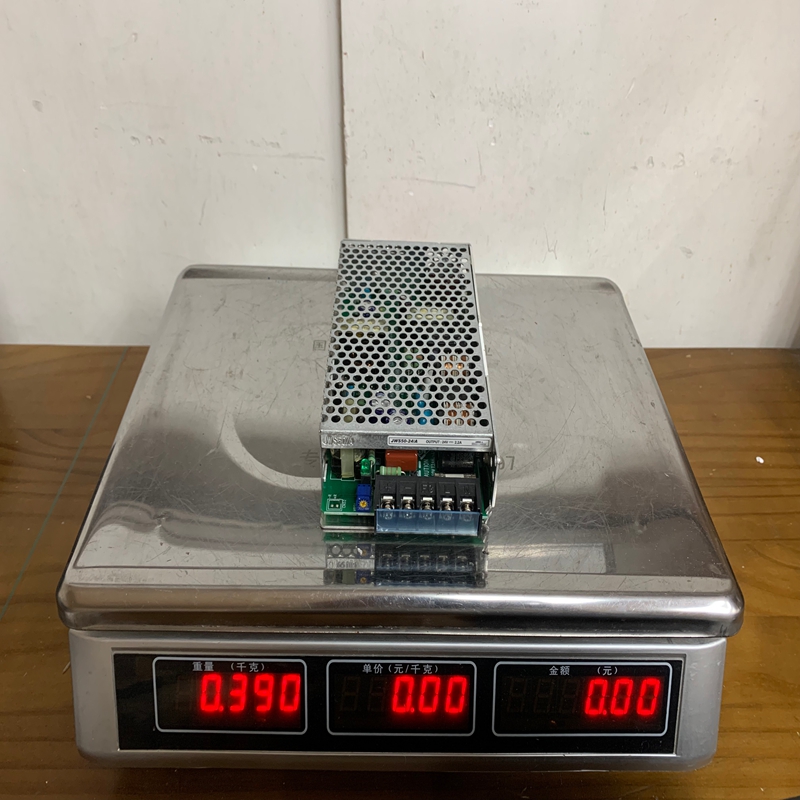

- 重量： 典型值 400 g (0.9 lbs)
- 工作温度范围： -10 °C 至 55 °C (带壳体型号在40°C至50°C之间可能需要线性降额到60%负载)
- 冷却方式： 对流冷却 (无风扇)
- 安规认证： 通过 UL60950-1, CSA C22.2 No.60950-1, EN60950-1 等安全标准认证，并符合 CE 标志，EN55011 / EN55022-B, FCC Class B, VCCI-B 等 EMI 标准。
- 功率因数校正 (PFC)： 符合 EN61000-3-2 标准。
- 保持时间 (Hold-up Time)： 典型值 20 ms。
- 保护功能： 过流保护 (OCP), 过压保护 (OVP)。
产品优势
- 高可靠性： 作为TDK-Lambda的经典产品线，JWS系列以其工业级的稳定性和长寿命而著称。
- 通用输入： 宽范围的 AC/DC 输入，适应全球不同的电源标准，简化了设计和库存。
- 紧凑设计： 小巧的尺寸有助于节省设备内部空间。
- 符合多项安规标准： 通过 UL、CSA、EN 等国际安全认证，并满足 EMI 标准，简化了终端产品的认证过程。
- 无风扇对流冷却： 降低了噪音和维护需求，延长了产品寿命。
- 内置 PFC： 有助于改善电源效率和电能质量。
注意事项
- 产品已停产： 最重要的注意事项是 JWS50-24A 已经停产。如果您正在设计新系统，应考虑使用其推荐的替代品 (HWS50A-24/A) 或其他在产的型号。对于现有设备维护，库存可能有限。
- 散热： 虽然采用对流冷却，但在高温环境下（例如超过40°C或50°C），可能需要根据数据表进行负载降额，以确保产品寿命和可靠性。确保有足够的散热空间。
- 安装： 确保按照说明书正确安装，固定牢固。
- 电气安全： 在安装和维护过程中，务必断开电源，避免触碰内部高压部件。确保 FG 端子正确接地。
- 过载： 避免长时间在过载或短路条件下运行，这可能导致产品损坏或绝缘失效。
- 连接： 确保输入/输出端子连接正确，并考虑使用绞合线或屏蔽线来降低噪声。
产品应用
TDK-Lambda JWS50-24A（以及整个JWS系列）因其可靠性和通用性，广泛应用于以下领域：
- 工厂自动化和过程控制： 为传感器、执行器、PLC 和其他控制设备提供稳定电源。
- 测试和测量设备： 为各种测试台、仪器仪表和自动化测试设备供电。
- 数控机床： 作为数控系统中的电源模块。
- 汽车制造设备： 用于汽车生产线上的自动化设备。
- 包装设备： 为包装机械提供动力。
- 物料搬运设备： 如输送带系统。
- 化学处理设备： 适用于对电源稳定性有要求的环境。
- 机器人： 为工业机器人提供稳定电源。
- 商用IT设备 (ITE)： 商业和信息技术设备中的电源应用。
