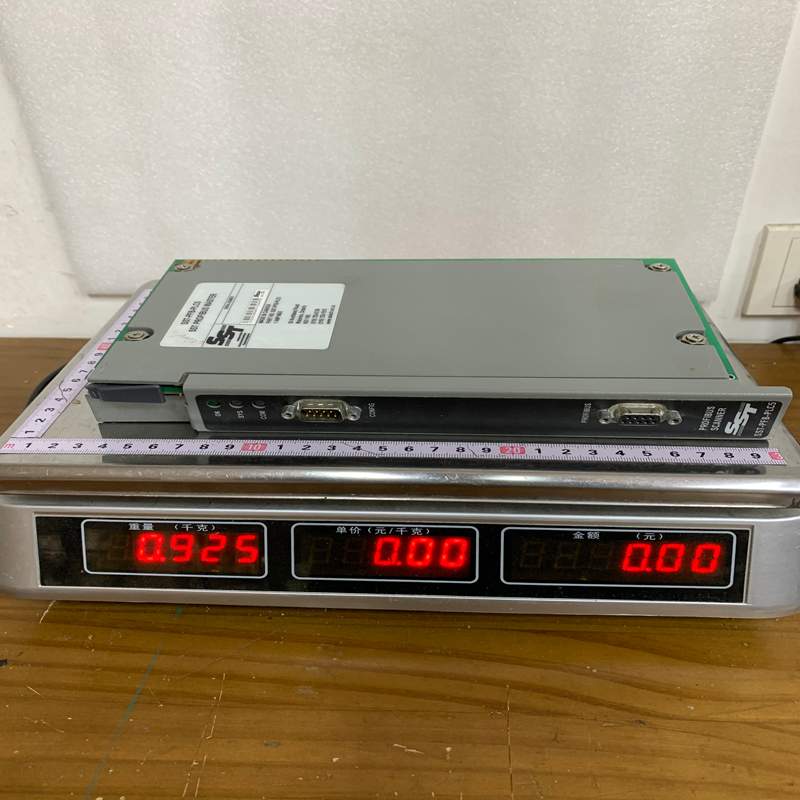

SST SST-PFB-PLC5 通讯模块

SST-PFB-PLC5 是一款由 SST（现隶属于 Molex / Woodhead）生产的 Profibus-DP 扫描器/协处理器模块（Profibus Communication Module）。它专门设计用于罗克韦尔（Allen-Bradley）的 PLC-5 系列控制系统（安装于 1771 机架中），使 PLC-5 控制器能够作为 Master/Scanner 主站连接并控制 Profibus-DP 网络中的各种从站设备。

1. 产品详细说明

SST-PFB-PLC5 是跨平台协议集成的关键桥梁。在传统的工业自动化现场，AB 的 PLC-5 主要使用 DH+、RIO 或 ControlNet 协议，而大量的第三方设备（如变频器、阀岛、传感器、分布式 I/O）则采用欧洲标准的 Profibus-DP 协议。

该模块作为协处理器插在 1771 机架中，直接通过背板与 PLC-5 CPU 进行高速数据交换。它能够管理 Profibus-DP 网络拓扑，循环读取从站数据并写入 PLC-5 的数据表（Data Table）中，实现无缝协议转换。

2. 产品参数 (Product Parameters)

3. Product Advantages（产品优势）

• 打破品牌壁垒： 允许老旧或现有的 Allen-Bradley PLC-5 系统直接控制西门子、ABB、施耐德等品牌的 Profibus 从站设备，无需整体更换 PLC。

• 高速数据传输： 最高支持 12 Mbps 的 Profibus 传输速率，完全满足对实时性要求极高的分布式 I/O 和传动控制需求。

• 独立协处理器架构： 模块内部自带处理器处理 Profibus 网络报文打包与解包，极大地减轻了 PLC-5 主 CPU 的通信扫描负担。

• 便捷的配置软件： 配合 SST 专用的配置工具（SST Profibus Configuration Tool），可通过 RS-232 串口轻松导入从站的 GSD 文件、映射内存块及设置网络参数。

4. 注意事项 (Cautions)

1. 无内置终端电阻： 模块自身的 DB9 接口不带内置终端电阻。如果该模块位于 Profibus 总线的首端或尾端，必须使用带有标准终端电阻开关的 Profibus 接头，并将开关拨至 “ON” 位置。

2. 背板容量与供电： 模块从 1771 背板抽取 1.5A @ 5V DC 的电流，在多模块机架中，需确保电源模块（如 1771-P4S/P7 等）的额定输出功率充足。

3. 配置备份： 模块的配置文件存储在板载非易失性存储器中。在更换或维护模块时，必须保留原始的 .cfg 或 .gpb 配置文件，以便新模块能够重新下载配置。

4. PLC-5 块传输逻辑（Block Transfer）： 模块与 PLC-5 之间通常通过 BTW（Block Transfer Write）和 BTR（Block Transfer Read）指令进行数据交互，需确保 PLC 程序中的 Block Transfer 逻辑无死锁或时序冲突。

5. 产品应用

• 老旧工厂改造与升级： 在保留 PLC-5 核心控制逻辑的前提下，将现场原有的异构现场总线设备整合进 Profibus-DP 网络。

• 多品牌变频器/软启控制： 在冶金、造纸或化工生产线中，由 PLC-5 集中控制几十台不同品牌的 Profibus 变频器。

• 分布式 I/O 系统： 连接远端的 Siemens ET200M、ET200S、Turck 或 Phoenix Contact 的分布式 I/O 模块。

• 条码扫描与识别系统： 配合 Multiplexer 将现场多个 Profibus 条码扫描枪的数据读入 PLC-5 进行追踪管理。
