SST SST-ESR2-CPX-P 通信模块

产品详细说明：

SST-ESR2-CPX-P 是一款 PLC 通信 PLUS 模块，专为 MODBUS 系统设计。它支持 MODBUS 主/从 ASCII 和 RTU MODBUS TCP/UDP 客户端/服务器通信。该设备是一款机架式模块，适用于 Allen-Bradley/Rockwell Automation CompactLogix PLC（L2 和 L3 控制器）。

SST-ESR2-CPX-P 模块集成了 MODBUS 和 MODBUS/TCP 协议，可在工业自动化相关应用中提供高效且低成本的网络连接。它经过精心设计，可保护数据传输，并成为一种具有高抗电噪声能力的强大且可靠的网络解决方案。该模块常安装在石油和天然气工业以及水和废水处理厂的复杂机器中。

模块正面有内置的 LED 状态指示灯，包括 OK、STATE、LINK、SPEED、SD 和 FAULT 指示灯。SST-ESR2-CPX-P 模块使用 Configuration Console 工程工具，其配置存储在 SD 卡上。该模块的主要目的之一是减少构建机器所需的工程时间，因为它消除了 CompactLogix 的 MODBUS I/O 直接映射和耗时的梯形图逻辑编写。它还可以高效地处理数据密集型应用并缩短调试时间。

用户可以使用一个 10/100 Mbps 以太网端口进行 MODBUS TCP 通信、诊断和设备配置。此外，还有 2 个 RS232/RS485/RS422 串行端口（可配置，速率从 110 bps 到 115.2 kbps）。所有端口均提供 2,500 伏的电气隔离。模块的工作温度范围为 0 至 60 摄氏度。该设备已通过 CE、RoHS 和 FCC 认证。

产品参数：

• 型号： SST-ESR2-CPX-P
• 制造商： Woodhead (Molex 旗下品牌) / Allen-Bradley / Rockwell Automation
• 产品类型： SST ETH/SER 机架式模块 (PLC 通信 PLUS 模块)
• 适用 Allen-Bradley 系列： CompactLogix (L2 和 L3 控制器)
• 每端口命令数： 256 (Plus 版本)
• 端口数： 3
• 网络连接类型：
  • 以太网：RJ45，10/100 Mbps
  • 串行：D-Sub 公头 (9 针)，RJ45 (通过随附电缆转接)
• 串行协议： Modbus RTU/ASCII (主站和/或从站)
• 以太网协议： Modbus TCP/UDP (客户端和服务器)
• 数据字大小： 32,000 字 (Plus 版本)
• 串行设备支持： 每个端口最多 127 个设备 (Plus 版本)
• 以太网设备支持： 最多 128 个设备
• 隔离电压： 所有端口之间以及端口与背板之间 2,500 伏电气隔离
• 工作温度： 0 至 60 °C
• 存储温度： -40 至 85 °C
• 相对湿度： 5% 至 95%，非冷凝

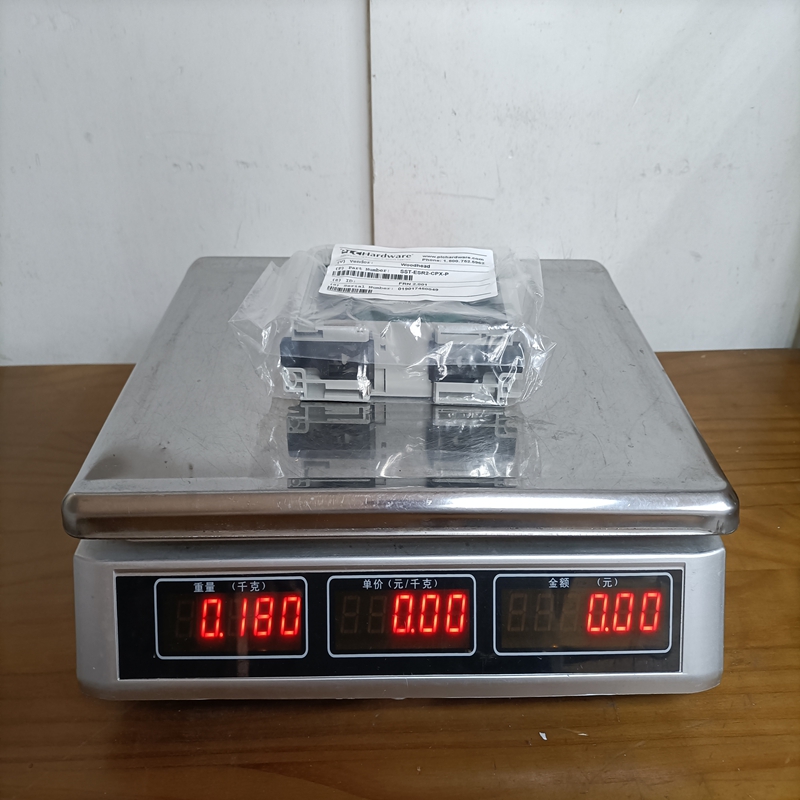

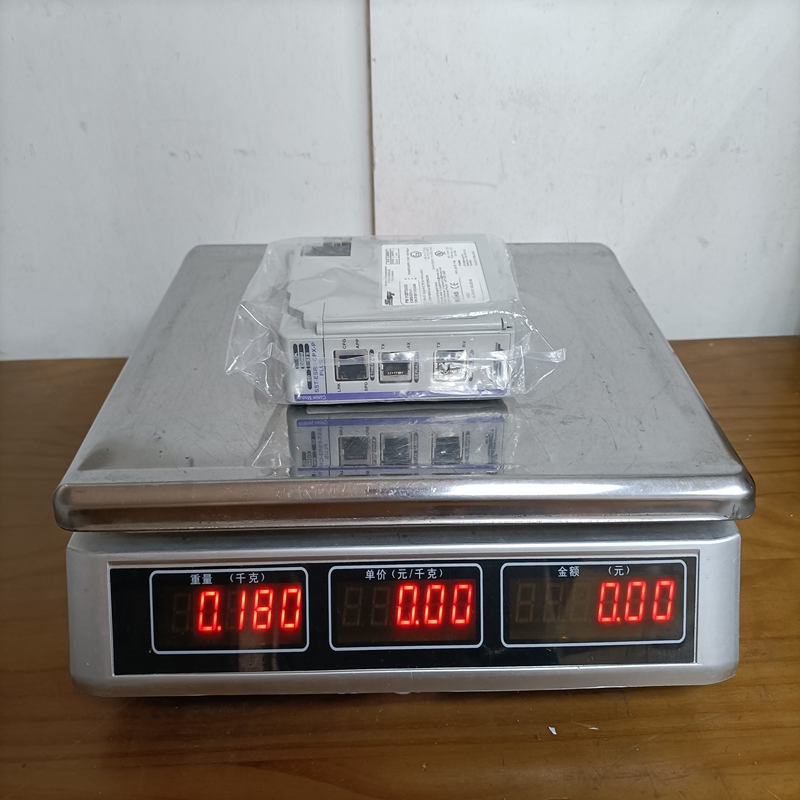

• 重量： 175 克 (0.40 磅)
• MTBF（平均无故障时间）： 25°C 时为 181 年
• 合规性： RoHS, CE 认证, FCC, Korea CC, Ex (ATEX), UL Class I Div 2, Groups A,B,C,D
• 配置工具： Configuration Console 工程工具
• 固件： 可通过以太网/IP 或 RSLinx 远程连接的控制台软件进行配置和诊断
• Add-On-Profile (AOP)： 每个模块都附带自定义 AOP，可轻松集成到 RSLogix 5000 软件中
• 存储介质： 8 GB MicroSD 卡用于存储配置和用户手册

产品优势：

• 同时运行以太网和串行协议： Modbus TCP 和串行 Modbus 可以同时运行。
• 更多通信通道和协议支持： 与竞争产品相比，单个模块支持更多通道和协议。
• 直接 I/O 映射： 无需编写梯形图逻辑即可实现直接 I/O 映射。
• 快速数据刷新： 每个 PLC 周期刷新 I/O 数据，每个通道最多 255 个读/写循环访问。
• 用户友好的配置工具： 具有可视化循环功能屏幕的新型配置工具。
• 高级诊断工具： 包含带有高级可视化诊断工具的软件包。
• 大数据共享： 单个模块可与 Rockwell CPU 共享高达 32,000 字的 I/O 过程数据。
• 独立的电气隔离串行通道： 提高可靠性并防止噪声传递到其他通道。
• 灵活的应用： 适用于集中器或网关应用。
• 减少模块数量： 节省背板空间并降低系统成本。
• 缩短编程时间： 用户试验表明，编程时间可缩短 90% 以上。
• 提高性能： 更快的系统响应和更高的生产力。
• 易于故障排除。
• 适用于大型应用，无需使用多个卡。
• 模块可以接收来自远程 PLC 的主动数据（例如关键报警位）。
• 易于系统配置和物料清单创建。

注意事项：

• 请务必按照制造商的安装手册进行安装和维护。
• 在进行电气连接时，请务必断开电源，并遵守相关的电气安全规范。
• 确保模块的安装环境符合其技术规格，特别是温度和湿度。
• 正确配置模块的 IP 地址和串行通信参数。
• 使用兼容的 Rockwell 编程软件 (RSLogix 5000) 和 SST 配置工具。
• 定期备份模块的配置。
• 注意模块上的 LED 指示灯，以便进行状态监控和故障诊断。
• 工作温度：0 至 +60 摄氏度。
• 储存温度：-40 至 +85 摄氏度。

产品应用：

SST-ESR2-CPX-P 模块适用于各种工业自动化应用，包括但不限于：

• 连接 Allen-Bradley CompactLogix PLC 到 Modbus 以太网或 Modbus 串行网络。
• 石油和天然气工业。
• 水和废水处理厂。
• SCADA（监控与数据采集）系统。
• 需要集成 Modbus 设备到 Rockwell Automation 系统的应用。
• 需要同时进行 Modbus TCP/IP 和串行 Modbus 通信的应用。
• 作为 Modbus 网络和以太网之间的网关。
• 数据集中器应用。
