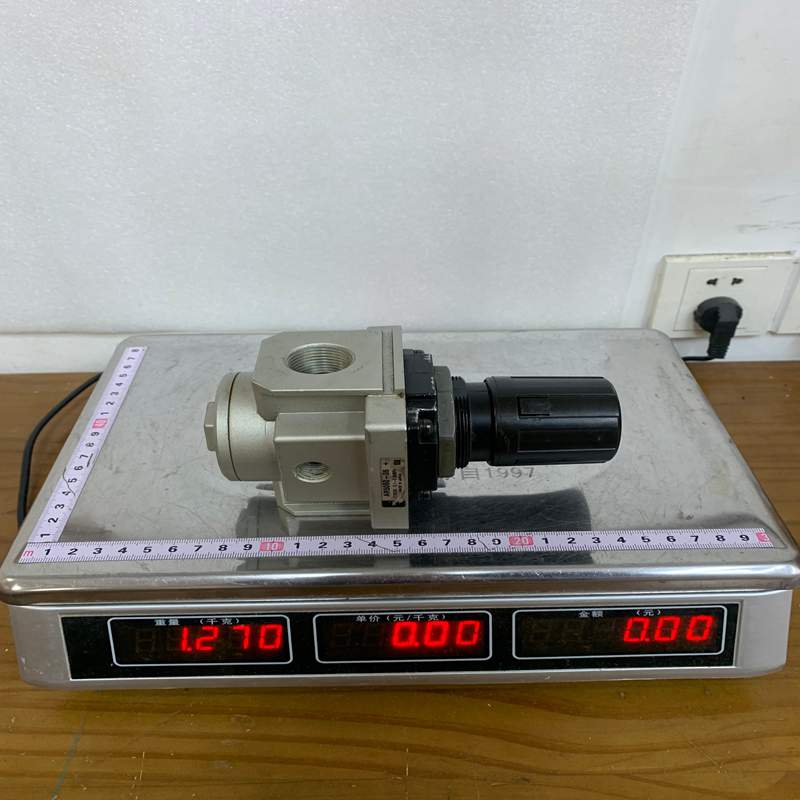

SMC AR5050-06 是日本 SMC 生产的大流量、高气压调压阀（减压阀），属于 AR 系列气动调压组件。该产品主要用于将高压压缩空气精确调节并稳定至系统所需的设定工作压力。
1. 产品详细说明与命名解析
-
AR：调压阀系列（Pressure Regulator）
-
50：主体尺寸（50 型，属于大流量高规格主体）
-
50：新旧结构/接管规格代号（通常对应内置角座结构或大容量排出特性）
-
06：螺纹接管口径 G 3/4 或 Rc 3/4（约 6 分管）
该调压阀采用膜片式或活塞式调压结构，具有良好的压力跟随性和抗流量波动能力，可单独安装使用，也可与过滤器（AF）、油雾器（AL）组合成气源处理三联件（F.R.L.）。
2. 核心产品参数
| 参数项目 | 规格数值 / 特性 |
| 使用流体 | 压缩空气 |
| 接管口径 | Rc 3/4 或 G 3/4 (代号 06) |
| 压力表接管口径 | Rc 1/8 或 Rc 1/4 |
| 最高使用压力 | 1.0 MPa (约 10 kgf/cm²) |
| 耐压试验压力 | 1.5 MPa |
| 设定压力范围 | 0.05 ~ 0.85 MPa（高压型可选最高 1.0 MPa） |
| 环境及流体温度 | -5 ~ 60 ℃（未冻结状态下） |
| 溢流特性 | 带溢流型（Relieving type），超压时可自动泄压 |
| 主体材质 | 铝合金压铸（外壳） + 丁腈橡胶/铝合金（内部阀芯与膜片） |
3. 产品优势
-
超大流量与低压力损失：50 尺寸主体拥有极佳的流通能力，适用于大耗气量气动系统的压力控制。
-
稳压精度高：内部流道经过优化设计，在输入压力波动或下游流量突变时，输出压力仍能保持高度稳定。
-
锁紧式调压手柄：采用“拉起解锁、按下锁紧”的手柄设计，防止设备运行中因震动导致设定压力误漂移。
-
安装与组合灵活：支持面板安装、支架安装，并可通过 SMC 专用连接块与气源处理三联件快速拼接。
-
坚固耐用：金属压铸外壳抗外力冲击，适合工况恶劣的工业现场。
4. 使用注意事项
-
安装方向：
-
注意阀体上的箭头标识（IN 为进气口，OUT 为出气口），切勿接反。
-
建议垂直安装，方便观察压力表及进行日常调压操作。
-
-
气质要求：
-
进气端前必须加装气动过滤器（建议过滤精度 ≤ 5μm），防止管道内的杂质、锈斑或水分损伤内部阀座与密封圈。
-
-
调压操作：
-
调节压力时，先向上拉起调压手柄，顺时针旋转增压，逆时针旋转减压。
-
调压应由低压向高压慢慢调节；调至目标压力后，务必按下手柄锁定。
-
-
压力范围：
-
设定压力不得超过阀体最大额定压力（1.0 MPa），且进气压力应至少比设定输出压力高 0.1 MPa 以上。
-
-
维护保养：
-
定期检查排气孔（溢流孔）是否有异常持续漏气现象（若持续漏气，通常意味着阀芯密封受损或脏污）。
-
5. 典型产品应用
-
工厂总气源主回路控制：作为车间或大型设备主进气管路的大流量一级/二级调压。
-
大耗气量气动设备：如大缸径气缸、气动马达、气动冲床及大型自动化装配线。
-
自动化生产线分段供气：需要将高压气源精确降压供不同气动回路（如夹紧、推料、喷涂等）使用的场合。
-
吹气与包装机械：用于需要稳定气压的大流量气体吹扫、气动打包及包装机械设备。
