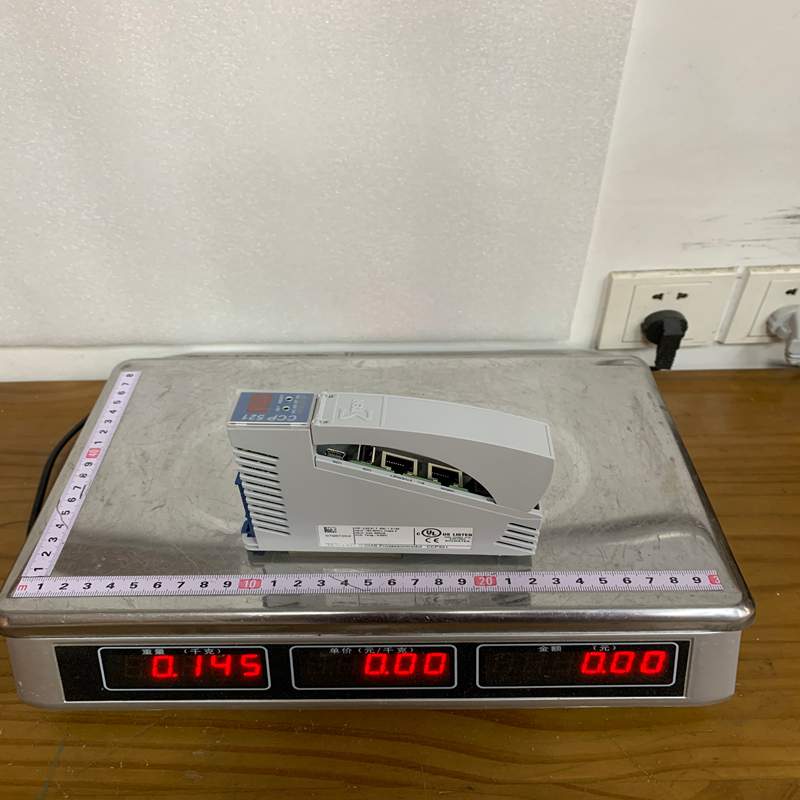

Sigmatek CCP521 CPU 处理器模块

¥888.00

Sigmatek CCP521 CPU 处理器模块
品牌:Sigmatek型号：CCP521
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： CCP521

描述

产品描述   产品功能    技术资料

奥地利 SIGMATEK（希格玛泰克）CCP521 是一款属于 C-DIAS 系列 的高性能工业 CPU/处理器模块（Processor Module）。它是自动化系统的核心控制单元，集成了强大的通信接口与数据处理能力，专门用于分布式 I/O 系统、驱动系统和复杂机械控制。

1. 产品详细说明

CCP521 处理器模块负责运行控制程序，是 SIGMATEK 自动化系统的“大脑”。

  • 核心技术： 基于 EDGE 技术的高效 X86 兼容处理器，主频达 500 MHz。

  • 总线集成： 模块内部集成了 VARAN 管理器（VARAN Manager），能够构建超高速、硬实时的分布式 VARAN 总线网络，控制成千上万个远程从站或伺服驱动器。

  • 电源转换： 模块内置 DC/DC 变换器，可以直接为其所在的 C-DIAS 模块底座（Carrier）上的所有扩展 I/O 卡件供电。

  • 状态诊断： 前面板配备了标准的 2位 7段数码管显示屏 以及状态 LED 灯，能够交替显示系统参数和直观的错误代码（如“Er”+ 代码），极大地方便了现场调试。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 CCP521
订货号 (Article No.) 12-104-521
处理器 (Processor) EDGE Technology (X86 兼容)，500 MHz
内存 (DDR2 RAM) 64 Mbytes
保持型内存 (Remnant) 512 Kbytes (断电不丢失数据)
存储介质 1 Gbyte Micro SD 卡（用于存储程序和项目备份）
输入供电电压 24V DC (范围: 18 – 30 V DC)
C-DIAS 总线输出电流 最大 1.2 A (用于驱动背板 I/O)
集成接口 1x VARAN Out (Manager), 1x Ethernet, 1x CAN, 1x USB Host 2.0, 1x USB Device 1.1
可寻址总线设备数 VARAN 总线: 65,280 / CAN 总线: 32 / C-DIAS 本地总线: 8
工作温度 0°C 至 +60°C
防护等级 IP20 (符合 EN 60529 标准)

3. 产品优势

  • 硬实时通信： 借助集成的 VARAN 总线技术，数据传输具有极低的抖动和极高的同步性，非常适合多轴精密运动控制。

  • 免维护设计： 内部不使用任何风扇、电池或机械易损件，彻底免除了工业现场因电池耗尽导致程序丢失或风扇损坏导致过热的风险，有效降低了总拥有成本（TCO）。

  • 兼容性强： 采用标准的 PC BIOS，完美运行 SIGMATEK 的 LASAL 操作系统和工程软件平台，软件前向兼容性好。

  • 程序迁移简便： 整个自动化项目完整备份在可插拔的 Micro SD 卡中，如果硬件损坏，只需将 SD 卡插入新的 CCP521 模块即可完成一键替换，无需重新连接电脑下载。

4. 注意事项 (Cautions)

  1. 静电防护 (ESD)： 作为精密微处理器，在触碰、插拔模块或更换 Micro SD 卡前，操作员必须触碰控制柜金属体或佩戴防静电手环进行静电泄放。

  2. 安装方向与散热： 模块必须保持垂直立式安装（Standing）以确保自然对流散热。如果因空间限制必须倾斜或水平安装，则必须加装强制风冷风扇。

  3. CAN 总线终端电阻： 如果将 CCP521 作为 CAN 网络的首端或终端，必须在 CAN-A (Low) 和 CAN-B (High) 之间手动接入一个 150 欧姆 的终端电阻。

  4. 低阻抗接地： 模块必须通过 C-DIAS 底座或控制柜背板保持低阻抗的接地。高频干扰信号非常依赖良好的接地进行泄放，否则可能导致高频总线（如 VARAN）通信瞬时丢包。

  5. 网络负载控制： 避免将常规非工业级的以太网设备（如发送大量广播包的普通 PC 软件）直接接入其以太网接口，过高的中断负载可能会导致实时系统引发“运行时错误”（Runtime Error）。

5. 产品应用

CCP521 凭借其超高速的总线管理和紧凑的结构，广泛应用于对实时性和空间要求极高的自动化领域：

  • 塑料机械： 注塑机、吹塑机的核心多段温度与压力液压控制。

  • 包装与印刷设备： 多轴同步飞剪、枕式包装机的高速张力与位置控制。

  • 半导体与电子制造： 自动贴片机、高速点胶机等高精度多轴运动控制系统。

  • 机械手与分布式工厂自动化： 结合远程分布式 I/O，作为工厂单元的集中控制站。
