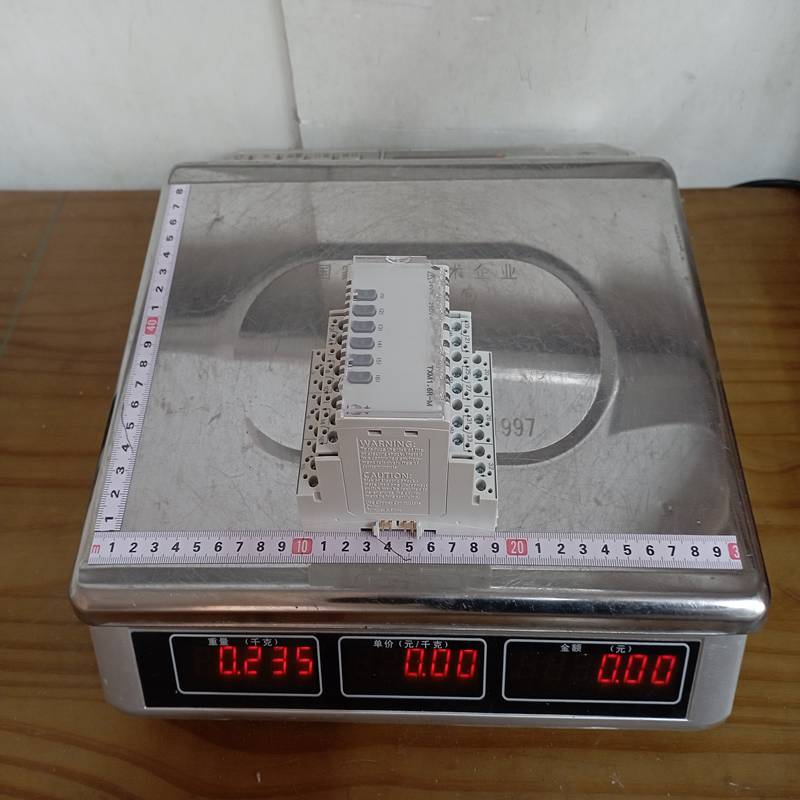

Siemens TXM1.6R-M 6通道继电器输出模块

描述

产品描述   产品功能    技术资料

Siemens TXM1.6R-M 是 Desigo 系列中一款高性能的 6点中继输出模块（带手动操作功能）。它属于 TX-I/O™ 模块系列，设计用于与 PXC… 系列控制器配合，实现对建筑自动化系统中各类执行机构的控制。

以下是关于该产品的详细中文说明：

1. 产品详细说明

TXM1.6R-M 是一款总线通信的 I/O 模块，提供 6 个独立的继电器输出。其核心特点是带液晶显示及手动开关控制。

• 手动功能： 每个通道都有独立的手动/自动切换开关，方便在调试或紧急情况下直接控制设备。

• 状态显示： 模块面板上的 LCD 显示屏可以直观显示每个输出点的当前状态和配置信息。

• 模块化设计： 采用导轨安装，通过端子座与电子模块分离的设计，支持“冷接线”（即先接线后插模块）。

2. 产品参数

参数	规格说明
产品型号	TXM1.6R-M
输出点数	6 路继电器输出（常开或常闭取决于接线）
触点类型	单刀双掷 (SPDT) / 切换触点
额定电压	AC 24 V … 250 V / DC 5 V … 30 V
额定电流	最大 4 A (电阻性负载)
工作电源	DC 24 V (通过 I/O 岛总线供电)
本地操作	6 个三态开关 (手动开/手动关/自动)
显示	带背光的液晶显示屏，用于显示输出状态
安装方式	标准 DIN 导轨安装 (EN 60715)
防护等级	IP20

3. 产品优势

• 高安全性： 具备手动操作权限，在控制器停机或维护时，运维人员可物理干预设备运行。

• 易于维护： LCD 屏幕提供即时诊断，能够快速识别哪个通道处于激活状态或故障状态。

• 安装灵活： 支持底座与模块分离，底座预接线减少了现场施工时的损坏风险。

• 兼容性强： 作为 Siemens Desigo 系统的一部分，可与各类风机、水泵、照明系统完美集成。

4. 注意事项

• 负载限制： 虽然单路最大电流为 4A，但在驱动感性负载（如电感线圈、电动机）时，必须考虑启动电流带来的损耗，建议增加外部中间继电器以保护模块。

• 接线安全： 由于模块可能接入 220V 强电，严禁带电插拔模块，安装必须由专业电工完成。

• 手动开关限制： 手动开关仅用于临时调试或紧急操作，长期处于手动模式可能会导致控制器逻辑无法按预期执行。

• 绝缘要求： 确保强电（250V）与弱电信号线之间有足够的物理隔离。

5. 产品应用

TXM1.6R-M 主要应用于楼宇自控系统（BAS/BMS）中需要开关量控制的环节：

• 暖通空调 (HVAC)： 泵的启停、多级风机的速度切换、冷却塔风机控制。

• 照明控制： 楼道、办公区的分区照明开关。

• 动力设备： 电动阀门的开关控制、卷帘门升降控制。

• 联锁报警： 作为硬线报警信号输出至消防或安防系统。
