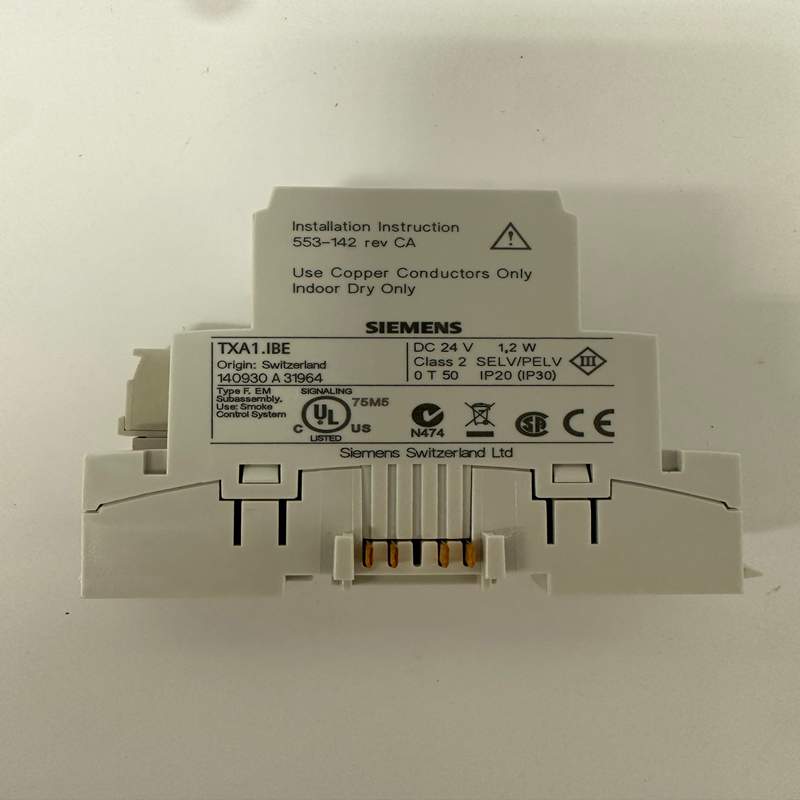

Siemens TXA1.IBE 总线端子模块

描述

产品描述   产品功能    技术资料

西门子（Siemens）TXA1.IBE 是一款隶属于 Desigo™ CC / Desigo Room Automation 系统的 岛总线隔离/扩展模块（Island Bus Expansion / Isolator Module）。它在大型楼宇自控系统（BA）中起着关键的电气隔离、信号放大和网络扩展作用。

1. 产品详细说明

TXA1.IBE 主要用于西门子 TX-I/O™ 模块系列与 PXC… 自动化控制器之间的通信网络（即“岛总线” Island Bus）。

当现场控制柜内的 I/O 模块数量较多、或者 I/O 模块需要跨控制柜安装、甚至布线距离较长时，总线上的电压降和外部电磁干扰会影响数据传输。TXA1.IBE 模块正是为了解决这一问题而设计的。它通过光电隔离技术，将总线划分为不同的电气段，既能放大总线信号、延长传输距离，又能防止某一侧的电气故障（如短路或浪涌）波及到昂贵的主控制器。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	TXA1.IBE
生产品牌	Siemens (西门子)
所属系统	Desigo Room Automation / TX-I/O
通信接口	岛总线 (Island Bus) 专用接口
工作电压	24V AC/DC (由外部或底座供电)
隔离电压	满足工业级电气隔离/光电隔离标准
拓扑结构	支持总线型（Bus）扩展
外壳防护等级	IP20 (适合控制柜内安装)
安装方式	标准 DIN 导轨安装 (35mm)
工作环境温度	-5°C 至 +50°C
环境湿度范围	5% 至 95% RH (无凝结)

3. 产品优势

• 卓越的电气安全性： 提供高强度的电流隔离（Galvanic Isolation），有效隔离强电干扰，保护 PXC 控制器及上级 BACnet 网络的安全。

• 拓扑扩展能力： 突破了标准岛总线对模块数量和物理距离的限制，允许工程师将 I/O 模块分布式部署在不同的控制柜内。

• 即插即用与免维护： 采用标准的西门子 TX-I/O 模块外形设计，支持导轨卡装。模块内部具有自诊断功能，无需复杂的软件配置。

• 提高系统抗干扰性： 在大型现代化建筑中，变频器和大型机电设备众多，该模块能显著降低数据总线的丢包率，提升系统通信的稳定性。

4. 注意事项 (Cautions)

1. 供电与接地： 隔离模块两侧的电源系统通常需要独立或者满足特定的接地规范。请务必参考西门子官方的《TX-I/O 工程与安装手册》，避免因两侧电源共地而使隔离功能失效。

2. 模块总数限制： 虽然 TXA1.IBE 可以扩展总线，但整个自动化岛（Island）所能容纳的最大 I/O 点数和模块总数仍受主控制器（如 PXC100/200-D）其自身固件的限制。

3. 防静电操作： 现场接线和插拔模块时，请确保断开供电，并采取必要的防静电措施，避免损坏总线通信芯片。

4. 接线拓扑： 岛总线必须严格遵循串行总线拓扑，严禁布线成环状或任意的星状拓扑，否则会导致通讯反射和故障。

5. 产品应用

TXA1.IBE 广泛应用于各种基于西门子 Desigo 平台的高端楼宇自动化及暖通控制（HVAC）项目中：

• 跨柜 I/O 扩展： 当一个空调机房或冷冻站内有多个控制柜，而它们共用一个主控制器时，使用 TXA1.IBE 连接跨柜的 I/O 岛总线。

• 高干扰环境通信： 靠近大型冷水机组、变频水泵控制柜的 I/O 链路中，用于净化总线信号。

• 超大型集中控制柜： 当单个控制柜内包含的扩展 I/O 模块（如 TXM1.8D, TXM1.16D 等）数量超过标准单段总线驱动极限时，用于进行分段信号增强。
