Siemens SHJD69400G 塑壳断路器

描述

产品描述   产品功能    技术资料

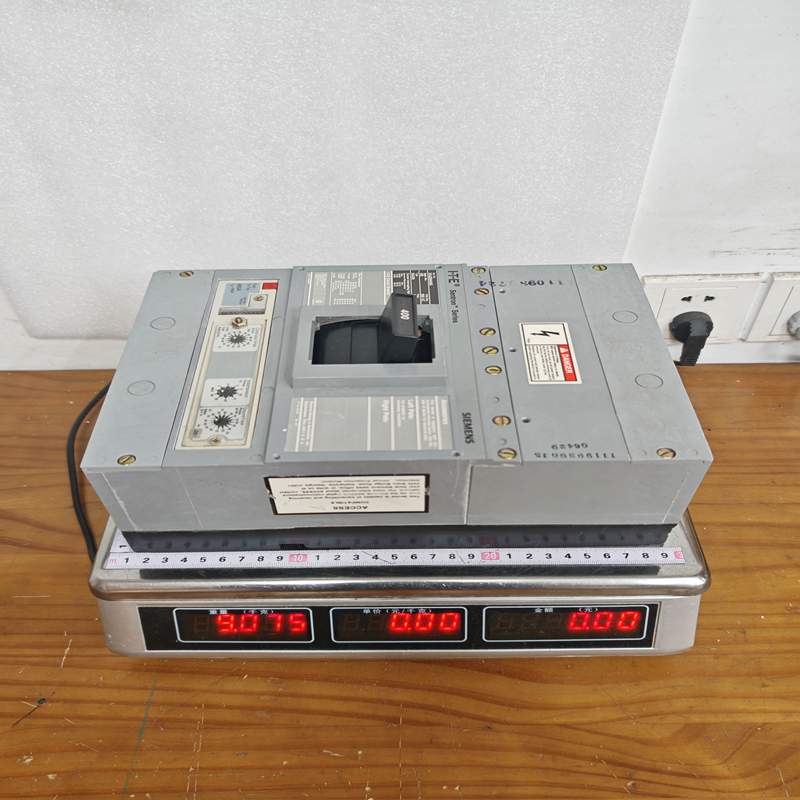

Siemens SHJD69400G 是西门子（Siemens）Sentron 系列中的一款高分断能力、电子脱扣式塑壳断路器（Molded Case Circuit Breaker, MCCB）。该型号专为工业及大型商业配电系统设计，用于提供可靠的过载、短路及电气故障保护。

1. 产品详细说明

• 系列归属：Siemens Sentron 系列 – HJD 框架（JD Frame 高分断型）。

• 型号解析：

  • S：Sensitrip 系列电子脱扣单元。

  • H：High Interrupting（高分断能力型）。

  • JD：外形框架代号（JD 框架，最大可承载 400A 电流）。

  • 6：额定系统电压等级（最高支持 600V AC）。

  • 9400：额定连续电流极值为 400A。

  • G：包含接地故障保护（Ground Fault Protection）功能的脱扣类型。

• 核心脱扣技术：采用 Sensitrip III 微处理器电子脱扣单元，相比传统的热磁式脱扣器，其动作曲线调整更精确，抗干扰能力更强。

2. 产品参数

参数项目	规格数值 / 特性
品牌	西门子（Siemens）
完整型号	SHJD69400G
极数（Poles）	3 极（3P）
框架电流（Frame Size）	400A (JD Frame)
额定电流（Amperage）	400A
额定工作电压（Ue）	最高 600V AC
脱扣器类型	电子脱扣（Electronic Trip Unit – Sensitrip）
保护功能类型	LI / LIG（长延时过载保护、短延时/瞬时短路保护、接地故障保护）
分断能力（Icu/Icn）	• 240V AC: 65kA • 480V AC: 35kA • 600V AC: 25kA
安装方式	螺栓固定安装 / 盘面安装（Bolt-on / Feed-Thru）
符合标准	UL 489, CSA 认证

3. 产品优势

1. 精准控制与可调性：配备 Sensitrip 电子脱扣器，允许现场对长延时（过载）及接地故障电流设定值进行灵活调节，便于系统上下级选择性保护配合。

2. 高分断能力（H级）：相比标准分断能力断路器，HJD 框架能在更高短路预期电流的环境下安全切断故障，保障供电安全。

3. 集成接地故障保护（G）：内置 Ground Fault 保护功能，无需额外加装昂贵的独立零序变压器和接地继电器，节省配电柜空间及安装成本。

4. 稳定可靠：电子脱扣单元不受环境温度变化的干扰（在标称范围内），比传统热磁式断路器具有更高的重复触发精度。

4. 注意事项

• 极性与安装方向：安装时须确保进线端（Line）和出线端（Load）接线正确，严格按照西门子规定的扭矩紧固接线端子。

• 参数设定与校准：调试前需由专业电气工程师根据系统短路计算及配电层级（Protection Coordination），设置好脱扣器面板上的旋钮/参数，切勿随意使用默认值。

• 维护与测试：断路器带有测试接口/按钮，应定期对接地故障保护（G功能）进行二次注入电流测试或手动测试，确保脱扣机制正常。

• 环境条件：虽然电子脱扣器性能稳定，但仍需安装在干燥、无强腐蚀性气体及超标震动的配电箱内。

5. 产品应用

SHJD69400G 广泛应用于需要高可靠性配电防护的场合：

• 工业制造厂房：作为大型动力配电箱的主开关，保护大功率电机、变频器输入端及工厂干线。

• 商业地产与高层建筑：用于楼层总配配电柜、空调主机集中配电柜及变电所二次侧分路。

• 数据中心与关键设施：作为 ATS（自动转换开关）上游或 UPS 系统配电分支开关，提供精准的选择性保护，防止大面积停电。

• OEM 设备配套：作为各类大型机械设备、控制柜的进线主断路器。
