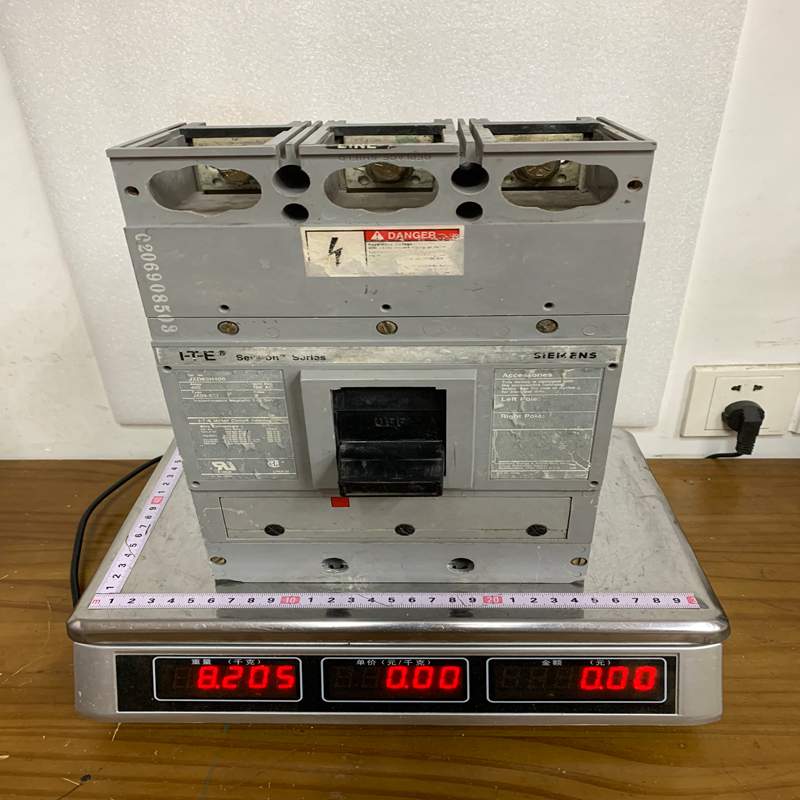

SIEMENS JXD63H400 塑壳断路器

¥888.00

SIEMENS JXD63H400 塑壳断路器

品牌:Siemens 型号：JXD63H400
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： JXD63H400

描述

产品描述   产品功能    技术资料

Siemens JXD63H400 是一款由西门子（Siemens）生产的 JD 框架高分断型塑壳断路器（Molded Case Circuit Breaker, MCCB）。它专为大容量工业与商业配电系统设计，用于提供可靠的过载与短路保护。

1. 产品详细说明

JXD63H400 属于西门子经典的 Sentron 系列 断路器。通过其型号编码可以拆解出关键的硬件特征：

  • JXD6： 代表 JD 框架（400A 框架），属于重型工业级塑壳结构。

  • H（高分断能力）： 表示该断路器属于 High Interrupting（高分断型），相比标准型（JXD6）具有更强的短路电流切断能力。

  • 3： 极数为 3 极（3-Pole）。

  • 400： 连续额定工作电流为 400 安培（400A）。

该断路器通常配备 热磁脱扣单元（Thermal-Magnetic Trip Unit），具备反时限过载保护和瞬时短路保护功能，磁脱扣（瞬动）保护点通常支持现场手动调节。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 JXD63H400
生产品牌 Siemens (西门子)
框架类型 JD Frame (400A Frame)
极数 (Poles) 3 极 (3P)
额定电流 (Rated Current) 400 A
额定工作电压 最高 600V AC / 250V DC
短路分断能力 (AIC 额定值) 65 kA @ 240V AC / 35 kA @ 480V AC / 25 kA @ 600V AC
脱扣器类型 热磁脱扣 (Thermal-Magnetic)
磁脱扣调节范围 可调 (通常为 2000A – 4000A 范围)
安装方式 螺栓固定安装 (Bolt-on) / 板前接线
认证标准 UL 489, CSA Certified

3. Product Advantages (产品优势)

  • 高分断性能： 在 480V AC 下具备 35kA 的分断能力，能够应对大部分工业配电房和变压器出口端的高短路电流冲击。

  • 磁脱扣可调： 允许工程师根据现场电机启动电流或线路保护要求，精准设定瞬时短路保护阈值，有效防止电机启动时的误跳闸。

  • 结构坚固耐用： 工业级外壳与触点设计，能够在频繁操作及恶劣的环境下保持极高的机械与电气寿命。

  • 丰富的附件支持： 支持加装辅助触点（Auxiliary Switch）、报警触点（Alarm Switch）、分励脱扣器（Shunt Trip）以及欠压脱扣器（Undervoltage Release）等丰富的外设，方便集成到自动化控制回路中。

4. 注意事项 (Cautions)

  1. 线缆与端子匹配： 400A 的连续电流会产生较多热量。接线时必须使用符合规范的大截面铜/铝导线，并配齐西门子原厂的 TA2J650 或同等规格的接线端子（Lugs），确保紧固扭矩符合手册要求。

  2. 绝缘隔板安装： 由于该断路器分断能力强，短路灭弧时会喷出电弧气体。在配电柜内安装时，必须留足飞弧距离，并安装相间绝缘隔板（Phase Barriers）。

  3. 温度降容： 标准热磁脱扣器受环境温度影响。如果安装在温度高于 40°C（104°F）的密闭控制柜或高温车间内，需要按照额定电流降容曲线进行使用。

  4. 严禁带电调整磁脱扣： 调节断路器前头的磁脱扣旋钮时，建议在断路器处于断开（OFF）状态下进行，以确保人身安全。

5. 产品应用

Siemens JXD63H400 广泛应用于大功率工业与大型商业建筑的主配电及二级配电系统：

  • 厂房主配电柜（Main Switchboards）： 作为车间总进线断路器或大功率分支馈线断路器。

  • 电机控制中心 (MCC)： 为大型三相交流电动机（如大型风机、水泵、压缩机）的主回路提供短路与过载防护。

  • 商业建筑配电箱： 医院、数据中心、商业综合体中的关键分支配电。

  • 大型 OEM 机械设备： 为工业烘箱、大型冷水机组、塑料挤出机等高功率机械提供总电源隔离与安全保护。
