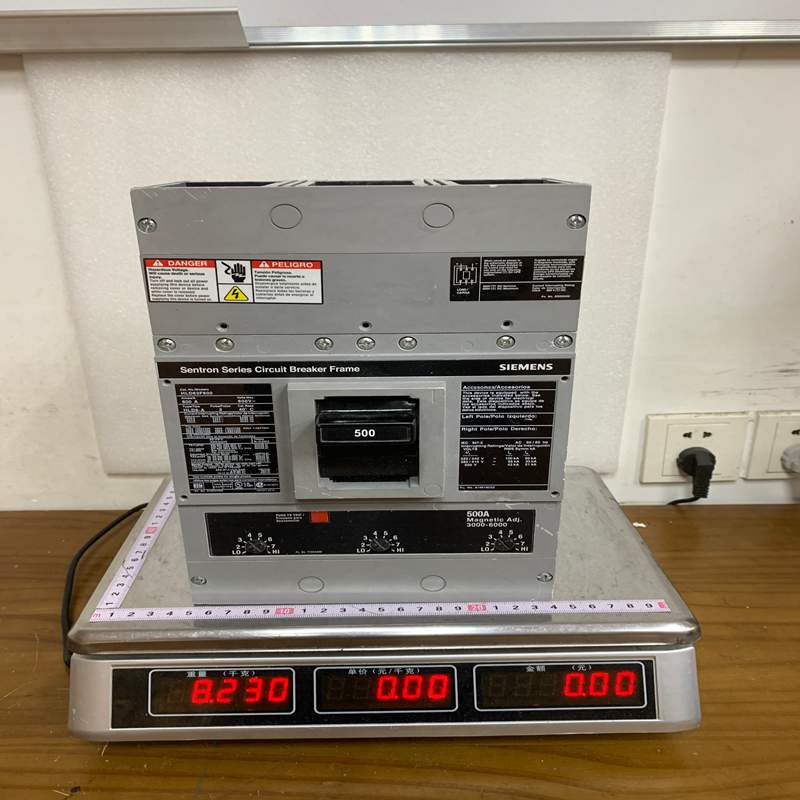

SIEMENS HLD63F600 塑壳断路器框架 无脱扣器

¥888.00

SIEMENS HLD63F600 塑壳断路器框架 无脱扣器

品牌:Siemens 型号：HLD63F600
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： HLD63F600

描述

产品描述   产品功能    技术资料

SIEMENS HLD63F600 是西门子（Siemens）旗下 Sentron 系列 中的一款高性能 L 框架塑壳断路器（Molded Case Circuit Breaker, MCCB）。它采用了久经考验的热磁脱扣技术（Thermal-Magnetic Trip），专为高要求的工业与商业配电系统提供大电流过载及短路保护。

1. 产品详细说明

HLD63F600 是一款属于 Siemens Sentron 平台的 3 极大电流塑壳断路器。其型号代码蕴含了以下核心规格特征：

  • H（High Interrupting）： 代表该断路器具备高分断能力（High Interrupt Capacity），相比标准型（SLD）能承受更高的短路电流冲击。

  • LD（L Frame）： 代表其物理尺寸为 L 框架（L-Frame），属于西门子大功率断路器系列。

  • 6（600V）： 最高额定工作电压可达 600V AC。

  • 3（3-Pole）： 3 极结构，适用于三相三线制或三相四线制配电系统。

  • F（Fixed）： 采用固定式热磁脱扣器（Fixed Thermal-Magnetic Trip），脱扣设定值在出厂时已固定。

  • 600（600 Ampere）： 额定连续工作电流为 600A。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 HLD63F600
生产品牌 Siemens (西门子)
所属系列 Sentron Series (L-Frame)
极数 (Poles) 3 极 (3P)
额定电流 (Current Rating) 600 A
额定工作电压 最高 600V AC / 250V DC
短路分断能力 (AIC 额定值) 65 kA @ 240V AC / 35 kA @ 480V AC / 25 kA @ 600V AC
脱扣器类型 热磁脱扣 (Thermal-Magnetic)
脱扣特性 固定式过载保护 (Thermal) / 固定式短路瞬时保护 (Magnetic)
安装方式 螺栓固定安装 (Bolt-on) 或盘面安装
接线端子 需配合专用的大电流压接线耳或接线端子 (Lugs)

3. 产品优势

  • 高分断能力： 在 480V AC 下拥有高达 35kA 的分断能力，能够轻松面对强电网络中可能出现的严重短路故障。

  • 坚固耐用： 作为经典的工业级大框架断路器，其机械寿命与电气寿命极长，能够适应高温、高湿度以及高振动的工业恶劣环境。

  • 热磁双重保护：

    • 热脱扣（反时限）： 精确感应长期过载产生的发热，防止电缆过热起火；

    • 磁脱扣（瞬时）： 在发生严重短路时，以毫秒级的速度迅速切断电路。

  • 维护成本低： 结构简单可靠，相比复杂的电子式脱扣器，热磁式脱扣器不受电磁干扰（EMI）影响，无需复杂的软件配置或参数设置。

4. 注意事项 (Cautions)

  1. 线缆与接线端子（Lugs）选型： 600A 的大电流对接线质量要求极高。接线时必须使用符合额定载流量的铜/铝电缆，并搭配西门子原厂认证的压接端子，同时必须按照规定的扭矩拧紧螺栓，防止因接触电阻过大而发热烧毁。

  2. 固定式脱扣限制： 由于该型号为 Fixed（固定式） 热磁脱扣，其额定电流（600A）及短路响应点无法在现场进行人为下调。如果实际负载远小于 600A，请勿使用此型号，以免失去过载保护作用。

  3. 灭弧安全间距： 大电流分断短路时会喷出高温游离气体，安装在控制柜内时，必须在断路器进出线端留足安全灭弧距离，并务必安装相间绝缘隔板（Phase Barriers）。

  4. 重量与安装固定： L 框架断路器体积和重量较大，安装时必须确保底板或导轨支撑结构牢固，严禁仅靠接线铜排悬挂固定。

5. 产品应用

Siemens HLD63F600 广泛应用于工业和大型商业建筑的主配电与大功率设备控制回路：

  • 工厂主配电柜（Main Distribution Boards）： 作为低压配电室或车间二级配电柜的进线总开关或大容量馈线开关。

  • 大型电动机保护（MCC）： 作为大功率三相交流电动机（如大型风机、水泵、压缩机）主回路的短路与后备过载保护。

  • 大型 HVAC 系统： 中央空调机组、大型制冷机组的电源隔离与过流防护。

  • 商业基础设施： 医院、数据中心、高层建筑配电系统中 600A 级别的关键支路保护。
