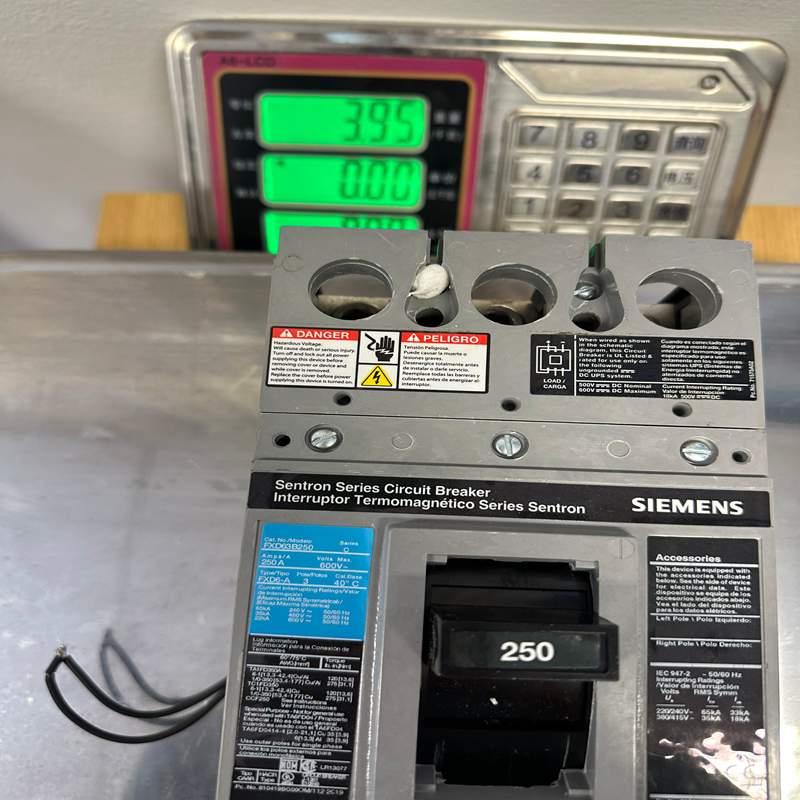

西门子（Siemens）的 FXD63B250 是一款隶属于 Sentron 系列 的经典 塑壳断路器（Molded Case Circuit Breaker, MCCB）。它采用传统的 热磁脱扣（Thermal-Magnetic Trip） 技术，专为重载商业及工业配电系统提供坚固、可靠的过载与短路保护。
1. 产品详细说明
FXD63B250 属于西门子标准的 FD 框架（FD Frame） 断路器。
-
脱扣技术： 该断路器配备了不可更换的热磁脱扣单元（Non-Interchangeable Trip）。它通过双金属片（热脱扣）来感应长延时过载，通过电磁铁（磁脱扣）来感应瞬时短路。
-
硬件配置注意： 该型号在出厂标准配置中不自带接线端子（No Lugs Installed）。用户在安装时需要根据现场使用的电缆材质（铜或铝）和线径，单独选配并安装对应的接线连接器（如 TA1FD350A 端子）。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | FXD63B250 |
| 生产品牌 | Siemens (西门子 Sentron 系列) |
| 极数 (Poles) | 3 极 (3-Pole) |
| 框架大小 | FD Frame (FD 框架) |
| 额定电流 (Current Rating) | 250 A |
| 额定工作电压 | 最高 600V AC |
| 工作频率 | 50/60 Hz |
| 脱扣器类型 | 热磁脱扣 (Thermal-Magnetic, 具备 LI 保护) |
| 磁脱扣范围 | 1100 A 至 2500 A (瞬时短路保护动作区间) |
| 额定短路分断能力 (AIC) | 35 kA @ 480V AC / 22 kA @ 600V AC |
| 基准校准温度 | 标准 40°C |
| 物理尺寸 (高x宽x深) | 9.5″ x 4.5″ x 4.0″ (约 241mm x 114mm x 102mm) |
| 合规认证 | 符合 UL 489 / IEC 60947-2 标准 |
3. 产品优势
-
结构经典稳固： 热磁脱扣不依赖电子元器件或微处理器，其纯物理原理使其在环境恶劣、谐波干扰严重或极端电磁干扰（EMI）的环境下，绝不会发生电子元件死机或误跳闸。
-
支持反向进线： 该型号通过了 UL 认证，允许进行反向馈电（Reverse Fed）安装。即电源线既可以接在上方端子，也可以接在下方端子，为多变的柜内布线空间提供了极大的灵活性。
-
高性价比与通用性： 作为配电网络中极为常用的 250A 规格，FD 框架断路器可以非常方便地集成到西门子标准的 Sentron P1、P2、P3 配电盘、开关柜以及电动机控制中心（MCC）中。
4. 注意事项 (Cautions)
-
端子需另购： 请务必注意，本型号出厂不带 Lugs（接线垫圈/端子）。采购和安装时必须另行购买适配的压接端子，否则电缆无法直接连接固定。
-
停产与升级信息： 随着西门子产品线向数字化、模块化演进，FXD63B250 这一经典 Sentron 系列正在逐步退出历史舞台。其主要替代升级系列为西门子的 3VA 系列（如 3VA5225 替代型号）。在做新项目选型或长期备件规划时，建议优先考虑新一代 3VA 系列。
-
负载限制： 如果作为电动机回路的短路保护（无运行过载保护），断路器的持续电流额定值通常应不低于电动机满载电流的 115%，以避开瞬时的电动机起动浪涌电流。
-
定期维护： 尽管机械式热磁断路器非常耐用，但也应定期进行手动合分闸测试，防止操作机构因长期不动而由于油污或粉尘卡涩。
5. 产品应用
FXD63B250 主要广泛应用于各类中重型工业和商业二级配电网络中：
-
动力配电箱主开关： 作为工厂车间、商业建筑层置动力配电箱（Panelboard）的总进线开关。
-
大功率电机分支保护： 在电动机控制中心（MCC）中作为分支断路器，为大型风机、水泵的启动器前级提供坚固的断开手段和短路防护。
-
OEM 机械设备总电源： 广泛应用于大型机床、注塑机、输送带系统的电气控制柜作为主电源隔离开关。
-
空调及制冷系统： 为大型中央空调主机、工业冷水机组提供额定 250A 以下的电力馈电。
