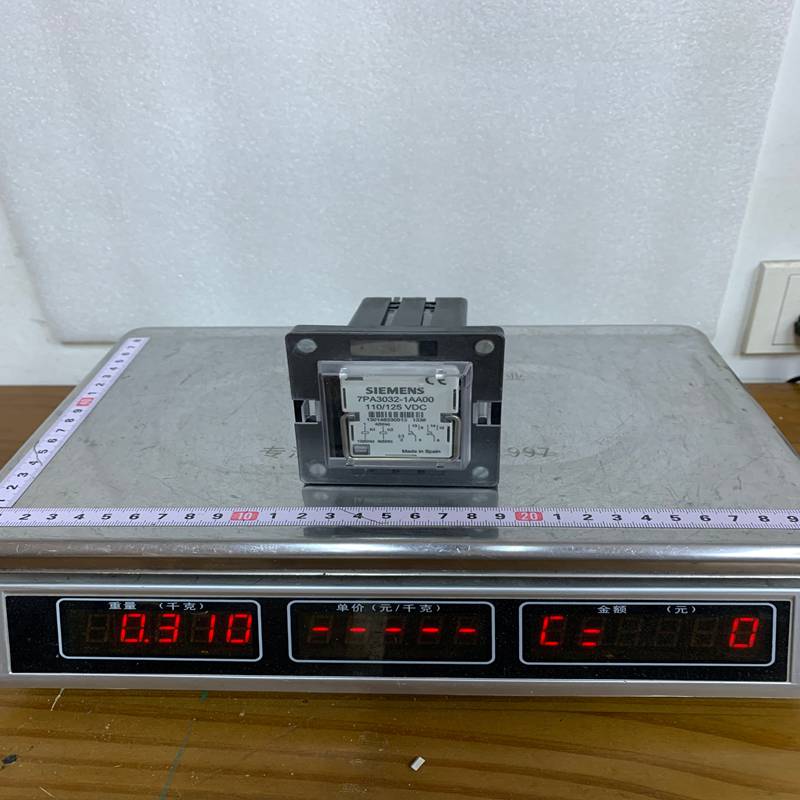

SIEMENS 7PA3032-1AA00 继电保护装置

¥888.00

SIEMENS 7PA3032-1AA00 继电保护装置

品牌:Siemens 型号：7PA3032-1AA00
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： 7PA3032-1AA00

描述

产品描述   产品功能    技术资料

西门子（SIEMENS） 7PA3032-1AA00 是一款隶属于 SIPROTEC 保护测控系列的 高可靠性中间继电器（High-speed Multipurpose Relay）。它通常用于电力系统、工业自动化中的跳闸回路、合闸回路信号传输及电气隔离。

1. 产品详细说明

7PA3032-1AA00 属于西门子 7PA30 系列。它不仅是一个普通的电磁继电器，更是一款专门针对电力二次回路设计的高速转换继电器。

  • 功能定位： 主要用于保护装置与执行机构（如断路器、隔离开关）之间的信号放大与电气隔离。

  • 动作速度： 具有极短的动作时间，能够确保在发生电力故障时，跳闸指令能够以毫秒级速度传达。

  • 结构设计： 采用紧凑的插件式设计，安装于标准的继电器底座上（通常为 8 针或更多），便于现场快速维护和更换。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 7PA3032-1AA00
额定控制电压 (Un) 110V – 125V DC (直流)
触点配置 2 对转换触点 (2 Changeover Contacts / 2PDT)
动作时间 < 8 ms (极速动作)
触点负载能力 连续 10A / 短时(0.5s) 30A
断开容量 (DC) 0.3A @ 110V DC (感性负载 L/R=40ms)
外壳防护等级 IP40
机械寿命 > $10^7$ 次动作
绝缘电压 2 kV / 50 Hz / 1 min

3. 产品优势

  • 极速响应： 动作时间通常小于 8 毫秒，这在电网保护中至关重要，能有效缩小事故范围。

  • 高断流能力： 专门优化了直流电弧熄灭能力，使其能够在 110V DC 高压直流环境下安全分断感性负载（如跳闸线圈）。

  • 透明外壳： 采用全透明防火材料外壳，运维人员可以无需拆卸，直接通过肉眼观察触点状态和是否有烧蚀现象。

  • 极宽的动作范围： 在电压波动较大的环境下（额定电压的 80% 至 110%）仍能可靠动作，不会产生误动或拒动。

4. 注意事项 (Cautions)

  1. 电压等级一致性： 7PA3032-1AA00 针对的是 110V-125V DC 回路。切勿将其接入 220V 或 48V 回路，否则会导致线圈烧毁或动作不可靠。

  2. 极性要求： 虽然某些电磁继电器不分极性，但建议按照底座接线图正确接入直流电，以保证内部指示灯（如有）或灭弧电路正常工作。

  3. 底座匹配： 该继电器需要配合专门的西门子 7PA 系列底座（如 7PA9x 系列）使用，安装时需确保弹簧锁扣扣牢，防止震动导致接触不良。

  4. 感性负载： 虽然该继电器断流能力强，但在驱动超大功率线圈时，建议在负载端并联灭弧组件。

5. 产品应用

该继电器是电力系统二次回路中的“常青树”，广泛应用于：

  • 变电站自动化： 作为保护装置（如 7SJ, 7UT 系列）的输出扩展，增加触点数量或容量。

  • 跳闸/合闸回路： 直接操作断路器的跳闸线圈。

  • 防跳回路： 构建断路器的电气防跳（Anti-pumping）逻辑。

  • 信号远程传输： 将现场的断路器位置、刀闸状态通过干触点远传至后台监控系统（SCADA）。

  • 工业控制： 石油、钢铁厂等对可靠性要求极高的逻辑联锁系统。
