Siemens 7KG7750-0AA01-0AA0/CC 电力测量仪表

¥888.00

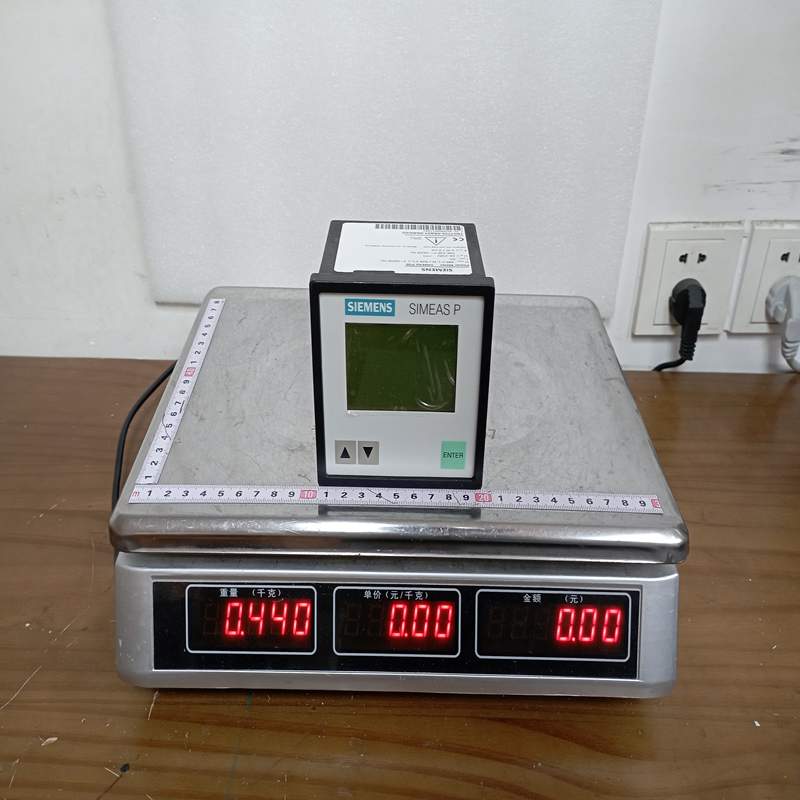

Siemens 7KG7750-0AA01-0AA0/CC 电力测量仪表

品牌:Siemens 型号：7KG7750-0AA01-0AA0/CC
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： 7KG7750-0AA01-0AA0/CC

描述

产品描述   产品功能    技术资料

西门子 Siemens 7KG7750-0AA01-0AA0（后缀 /CC 通常代表特定的订货包或防腐/检验认证配置）是西门子 SICAM P50 系列中的一款工业级多功能电力测量仪表/功率计。

该设备专为控制柜开孔嵌入式安装设计（标准 96×96 mm 尺寸），能够实现高精度的电参数采集、电能质量分析与现场自动化控制。

1. 产品详细说明

7KG7750-0AA01-0AA0 是一款集测量、显示、计算和通讯于一体的多功能数字电表：

  • 结构设计： 采用标准的 96×96 mm 屏面板安装设计，配备前置图形 LCD 显示屏，方便现场运维人员直接读取电压、电流、功率因数等参数。

  • 信号采集： 支持 4 路电压输入和 3 路电流输入，适用于单相、三相三线制或三相四线制等多种配电网络。

  • 输出控制： 带有 2 路开关量/二进制输出（Binary Outputs），可用于越限报警触发、逻辑输出或脉冲电能输出。

  • 通讯协议： 内置 RS485 通讯接口，支持 PROFIBUS DP 和 Modbus RTU / ASCII 通讯协议，能够无缝接入西门子 PCS 7、WinCC 或第三方 SCADA 系统。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 7KG7750-0AA01-0AA0 (/CC)
所属系列 Siemens SICAM P50
外形尺寸 / 开孔尺寸 96 mm × 96 mm × 94 mm
工作电源 AC 110…230 V / DC 24…250 V (宽范围交直流通用)
测量通道 4 路电压输入 + 3 路电流输入
额定测量电压 相电压 L-N 最高 400 V AC；线电压 L-L 最高 690 V AC
最大测量电流 10 A AC (通过 CT 变比设置可拓展测量大电流)
采样频率与谐波 采样率 3200 Hz，可测量最高 19 次 谐波及总谐波失真 (THD)
有功电能精度 符合 IEC 62053-22 Class 0.5S (高精度等级)
无功电能精度 符合 Class 1
I/O 扩展 2 路二进制输出（Binary Outputs）
通讯接口与协议 RS485 (支持 PROFIBUS DP, Modbus RTU / ASCII)
防护等级 正面防护等级为 IP41
环境工作温度 -25°C 至 +55°C

3. 产品优势

  • 高精度测量： 有功电能达到 0.5S 级高精度，满足严苛的内部能源计量与分摊需求。

  • 电能质量监控： 除基础电参数外，可实时监控各相的 THD（总谐波失真） 及相位角，帮助及时发现电网谐波污染，保护敏感设备。

  • 强大兼容的通讯接口： 集成 RS485 并原生支持 PROFIBUS DP 与 Modbus RTU 协议，无需额外的协议转换网关即可直接挂载在工业总线上。

  • 多功能二进制输出： 内置 2 个开关量输出，不仅能作为继电器触点用于逻辑联动与报警输出，也可作为电能脉冲输出（Pulse Output）。

  • 宽范围电源适应性： 支持广泛的 AC/DC 电源输入，即使在现场电网电压波动较大的情况下也能持续稳定运行。

4. 注意事项 (Cautions)

  1. 电流互感器 (CT) 二次侧严禁开路： 在接入或拆卸电流输入接线（端子）时，必须确保外部 CT 二次侧已可靠短接，否则会产生高压危及人身与设备安全。

  2. 量程限制： 直接输入的线电压不能超过 690V AC，相电压不能超过 400V AC。若系统电压高于此范围，必须通过电压互感器 (PT) 降压后再接入。

  3. 终端阻抗设置： 在使用 RS485 进行 PROFIBUS 或 Modbus 组网时，位于总线首端和末端的设备必须接入 120Ω 终端电阻，以防信号反射导致通讯中断。

  4. 正向防护与密封： 仪表正面防护等级为 IP41。若需将其安装在户外或潮湿、高尘等恶劣环境中，建议选择配有 IP65 防护罩的外壳或安装于防尘防滴控制柜内。

5. 产品应用

SICAM P50 7KG7750 广泛应用于能源管理与工业自动化系统：

  • 中低压配电柜： 安装于变电站、开关柜（Switchgear）的进线及馈线柜面板上，进行实时电力监控。

  • 工厂能源管理系统 (EMS)： 作为底层数据采集终端，将电能消耗、功率因子等数据上传至上位机进行耗能分析与成本核算。

  • 工业自动化与变频控制： 监控大功率电机、变频器及大型工业窑炉的前端供电质量，实时捕捉谐波异常。

  • 基础设施与智慧建筑： 用于数据中心、医院、商业综合体的配电系统监控，确保重要负载的连续稳定供电。
