Siemens 6SL3244-0SA00-1AA1 变频器控制单元

描述

产品描述   产品功能    技术资料

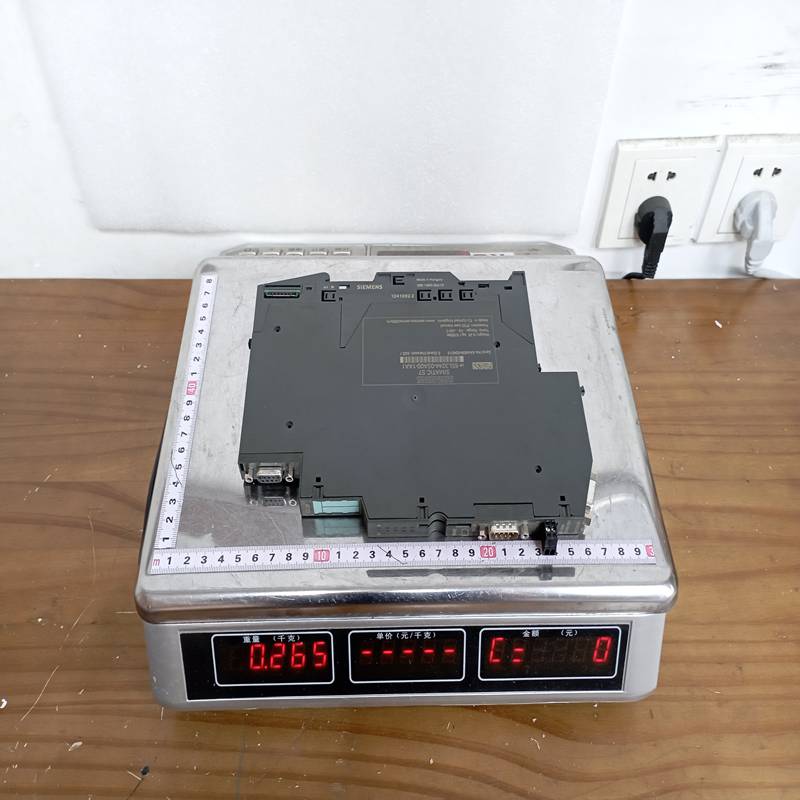

Siemens 6SL3244-0SA00-1AA1 是西门子 SINAMICS G120 变频器系列中的一款核心组件——CU240E-2 控制单元（Control Unit）。它不直接负责驱动电机，而是变频器的“大脑”，负责处理所有的逻辑控制、输入输出信号以及通讯。

1. 产品详细说明

6SL3244-0SA00-1AA1 (CU240E-2) 是一款集成了基本安全功能和常用通讯协议的通用型控制单元。

• 模块化设计： 它需要与 PM240/PM240-2 等功率模块（Power Module）配合使用，组成完整的变频器。

• 通讯能力： 原生支持 RS485 接口，内置 USS 和 Modbus RTU 通讯协议。

• 安全功能： 集成了 STO (Safe Torque Off, 安全转矩停止) 功能，能够满足工业安全规范。

• 控制模式： 支持 V/f 控制、矢量控制（带/不带编码器）等多种模式，适应性极强。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	6SL3244-0SA00-1AA1 (CU240E-2)
通讯协议	Modbus RTU / USS / BACnet MS/TP
数字量输入	6 路可配置输入
数字量输出	3 路 (2 路继电器输出 + 1 路晶体管输出)
模拟量输入	2 路 (0…10 V 或 0/4…20 mA 可切换)
模拟量输出	2 路 (0…10 V 或 0/4…20 mA 可切换)
安全功能	集成 STO (Safe Torque Off)
防护等级	IP20
工作电压	24V DC (通过功率模块或外部供电)
工作温度	-10°C 至 +55°C

3. 产品优势

• 高成本效益： 集成了多种常用的 I/O 接口和通讯协议，无需额外购买扩展卡。

• 安全保障： 内置 STO 功能，无需外部接触器即可实现符合 SIL 2/PL d 标准的安全停车，简化系统设计。

• 灵活的调试： 支持使用 BOP-2 操作面板、IOP-2 智能操作面板或通过 USB 接口连接电脑使用 Starter/Startdrive 软件调试。

• 强大的兼容性： 属于 G120 家族，可与不同功率范围的 PM 模块匹配，备件通用性极高。

4. 注意事项 (Cautions)

1. 供电问题： 调试时若不接主动力电源，必须通过端子 31(0V) 和 32(24V) 接入外部 24V DC 电源，否则控制单元无法启动。

2. 通讯接线： 使用 Modbus RTU 或 USS 时，注意 RS485 总线的终端电阻设置（通常在控制单元侧面有拨码开关）。

3. 安全回路： 使用 STO 功能时，必须正确连接端子 37 和 38。如果不使用安全功能，则需要根据手册说明进行跨接，否则变频器无法运行。

4. 存储卡使用： 建议配备 MMC/SD 卡 用于备份参数，这样在更换控制单元时只需插入卡片即可恢复配置，无需重新调试。

5. 产品应用

CU240E-2 适用于多种工业场景，尤其是需要简单总线通讯和安全关断的应用：

• 泵类与风机： 利用内置的 PID 控制器进行压力、流量的恒压控制。

• 输送系统： 皮带机、滚筒线的速度控制和多段速运行。

• 通用机械： 搅拌机、磨床、离心机等对动态响应有要求的设备。

• 楼宇自动化： 通过 BACnet 协议接入暖通（HVAC）监控系统。
