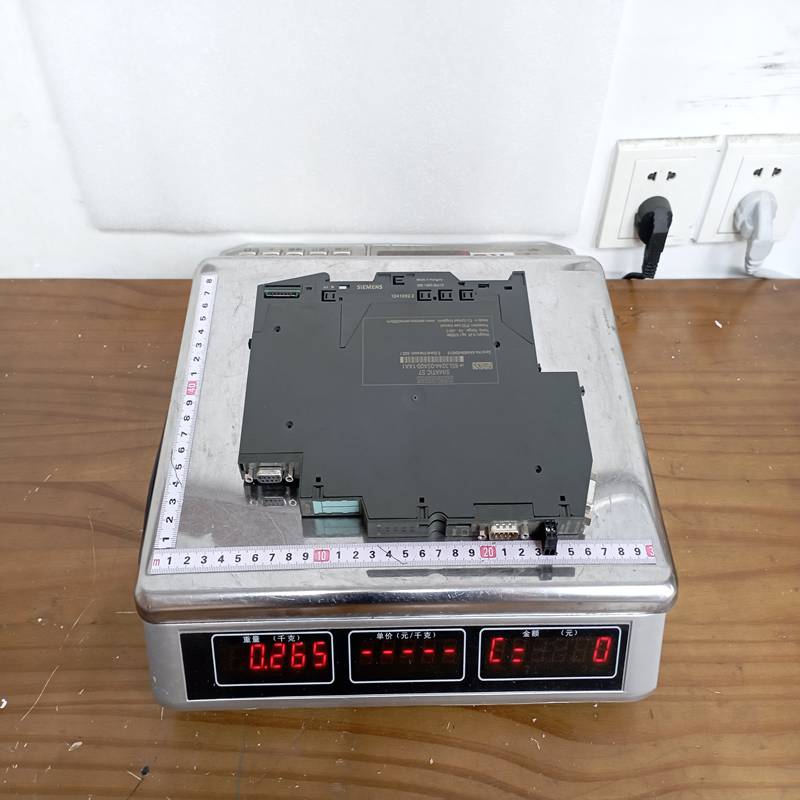

Siemens 6SL3244-0SA00-1AA1 变频器控制单元

描述

产品描述   产品功能    技术资料

西门子（Siemens）6SL3244-0SA00-1AA1 是 SINAMICS G120 变频器系列中的一款标准型 CU240E-2 控制单元（Control Unit）。

在西门子 G120 变频器的“模块化”设计中，整个变频器由功率模块（PM）和控制单元（CU）组合而成。6SL3244-0SA00-1AA1 正是其中负责处理控制逻辑、接收现场信号并执行调节算法的大脑核心。

1. 产品详细说明

CU240E-2 是一款经济且功能丰富的控制单元，专门用于标准的风机、水泵和传送带等通用机械控制。

该具体型号（-1AA1）内置了标准的 USS/Modbus RTU 通讯协议，采用 RS-485 物理接口。它集成了基本的安全功能（如 STO – 安全扭矩停止），并且不需要外部额外的传感器即可实现基本的矢量控制（无传感器矢量控制 SLVC）。它可以通过插槽直接安装在 SINAMICS G120 的各种功率模块（如 PM240-2）上。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	6SL3244-0SA00-1AA1
控制单元类型	CU240E-2 (标准型)
集成通讯协议	Modbus RTU / USS / BACnet MS/TP
数字量输入 (DI)	6 个标准数字输入
数字量输出 (DO)	3 个（2 个继电器输出，1 个晶体管输出）
模拟量输入 (AI)	2 个（可在 0…10V 电压或 0/4…20mA 电流间切换）
模拟量输出 (AO)	2 个（可配置为电压或电流信号）
安全功能	集成 STO (Safe Torque Off)，符合 SIL 2 / PL d 标准
控制模式	V/f 控制、无传感器矢量控制 (SLVC)
外接存储卡槽	支持 SD/MMC 卡（用于参数备份和克隆）

3. 产品优势

• 模块化经济性： 变频器升级或功率部分损坏时，只需更换相应模块，控制单元及其内部参数可以完整保留，大幅降低维护成本。

• 内置安全保护（STO）： 无需额外增加昂贵的外部安全继电器，通过内置的 STO 功能即可实现可靠的紧急安全停机，保护现场设备和人员。

• 高性价比通讯： 原生支持 Modbus RTU 协议，无需购买昂贵的总线扩展卡，即可直接接入大多数标准的 PLC 或 HMI 网络。

• 优异的电机控制： 其无传感器矢量控制（SLVC）算法能够在低速状态下提供高转矩输出和精确的速度控制。

4. 注意事项 (Cautions)

1. 通讯局限： 该型号（-1AA1）仅支持 Modbus RTU/USS/BACnet。如果您需要连接到西门子常用的 Profinet 或 Profibus 网络，必须选用对应的型号（例如：Profinet 版本为 6SL3244-0SA00-1FA1）。

2. 24V 辅助电源： 虽然它可以通过功率模块内部供电，但在调试或网络通信要求“功率断电、控制不断电”的场合，必须通过端子外接 24V DC 辅助电源。

3. 模拟量跳线： 接入模拟量信号（如 4-20mA 压力变送器）前，务必检查模块侧面的 DIP 拨码开关 的电压/电流位置是否与软件参数配置一致，否则读数会错误或损坏通道。

4. 防静电： I/O 端子排和 SD 卡槽暴露在外，现场接线和插拔存储卡时请务必断电并注意防静电。

5. 产品应用

配合相应的功率模块，CU240E-2 广泛应用于中小型、无传统复杂总线需求的自动化控制场景：

• 暖通空调（HVAC）： 商业建筑或工厂的中央空调风机、冷却塔风扇和循环水泵。

• 水处理系统： 恒压供水系统、污水处理厂的搅拌机和潜水泵调速。

• 物料输送： 仓储物流中的传送带、滚筒输送线。

• 标准机械制造： 小型搅拌机、挤出机以及简易的机床辅助轴。
