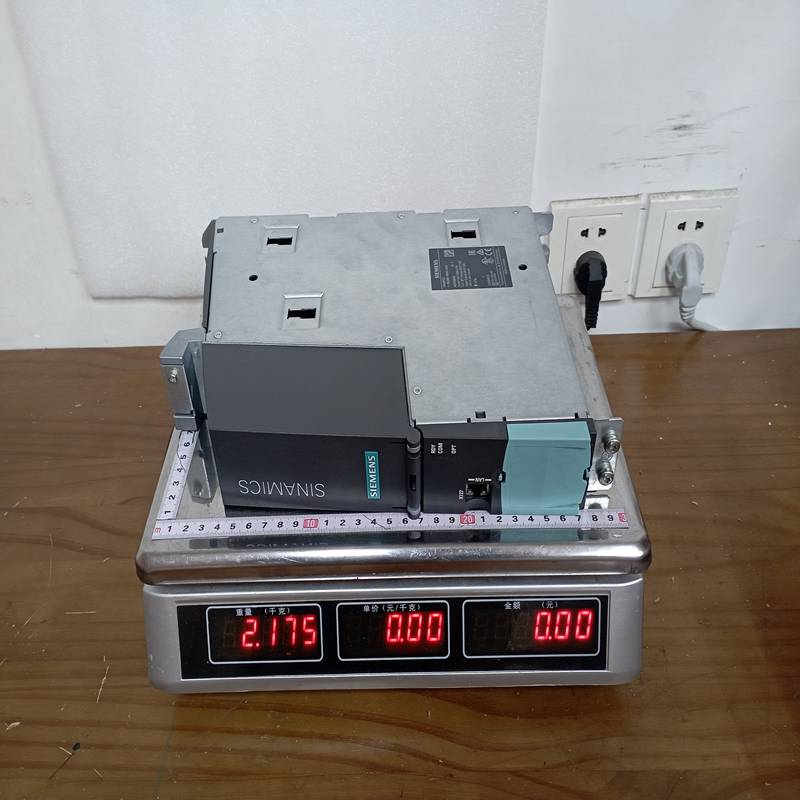

Siemens 6SL3040-1MA01-0AA0 控制单元

描述

产品描述   产品功能    技术资料

西门子（Siemens）6SL3040-1MA01-0AA0 是西门子 SINAMICS S120 高性能多轴驱动系统中的核心控制组件——CU320-2 PN 控制单元（Control Unit）。它相当于整个驱动系统的“大脑”，负责处理复杂的运动控制算法、速度环/电流环计算以及与上层 PLC 的通讯。

1. 产品详细说明

6SL3040-1MA01-0AA0 (CU320-2 PN) 是一款专门为了实现多轴协调控制而设计的控制单元。

• 核心功能： 它可以同时控制多个功率模块（电机模块），支持矢量控制（Vector）、伺服控制（Servo）以及 V/f 控制。

• 网络通讯： 型号中的 “PN” 代表其内置了 PROFINET 接口（带 2 个端口，支持线型拓扑结构），可以与 S7-1500、S7-300 等 PLC 进行高速数据交换。

• 拓扑结构： 它通过西门子专有的 DRIVE-CLiQ 数字化接口与功率模块、传感器模块（编码器反馈）进行串联通信，大幅减少了现场的接线量。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	6SL3040-1MA01-0AA0
产品名称	SINAMICS CU320-2 PN 控制单元
通讯接口	1 x PROFINET (双端口) , 1 x PROFIBUS (部分版本可选), 1 x RS232/RS485
DRIVE-CLiQ 接口	4 个 (用于连接电机模块或编码器模块)
数字量输入/输出	12 个可配置的数字量输入 (其中 8 个可作为高速输入) / 8 个数字量输出
工作电压	24V DC (范围: 20.4V 至 28.8V DC)
最大消耗电流	1.0 A (不含数字量输出和 DRIVE-CLiQ 负载)
存储卡插槽	1 个 CompactFlash (CF) 卡插槽 (必须配 CF 卡才能运行)
防护等级	IP20

3. 产品优势

• 强大的多轴控制能力： 单个 CU320-2 PN 单元即可控制多达 6 个伺服轴或矢量轴，显著降低了多轴系统的硬件成本和空间。

• 精准的运动控制： 拥有极高的数据处理速度，支持电子齿轮、电子凸轮、同步控制等复杂的运动控制（Motion Control）需求。

• 智能化接线（DRIVE-CLiQ）： 现场部件均通过標準网线一样的 DRIVE-CLiQ 电缆连接，元器件可自动识别，配置极其方便。

• 集成安全功能（Safety Integrated）： 支持 STO（安全转矩关闭）、SS1（安全停止 1）等高级安全功能，保障人员与设备安全。

4. 注意事项 (Cautions)

1. CF 卡依赖性： 该控制单元出厂时不包含固件（Firmware）。必须购买并插入带固件的 CF 卡（例如 6SL3054-..）才能启动和正常工作。

2. 24V 电源稳定性： 驱动系统起动瞬间电流较大，必须确保为 CU320-2 供电的 24V DC 电源功率充足且纹波小。

3. DRIVE-CLiQ 拓扑限制： 在连接多轴电缆时，必须严格按照 Starter 或 TIA Portal 软件中配置的拓扑结构图进行物理接线，插错端口会导致系统报错。

4. 防静电： 模块表面露出的接口较多，现场接线和插拔 CF 卡时务必断电，并注意防静电措施。

5. 产品应用

CU320-2 PN 广泛应用于对动态响应、精度和协调控制要求极高的工业场景：

• 机床与加工中心： CNC 数控机床的主轴与进给轴控制。

• 包装与印刷机械： 多轴同步的旋转飞剪、伺服送膜和套色系统。

• 汽车制造： 起重搬运机械手、传送带同步系统以及焊装线。

• 纺织与造纸： 需要严格保持线速度同步和张力控制的连续生产线。
