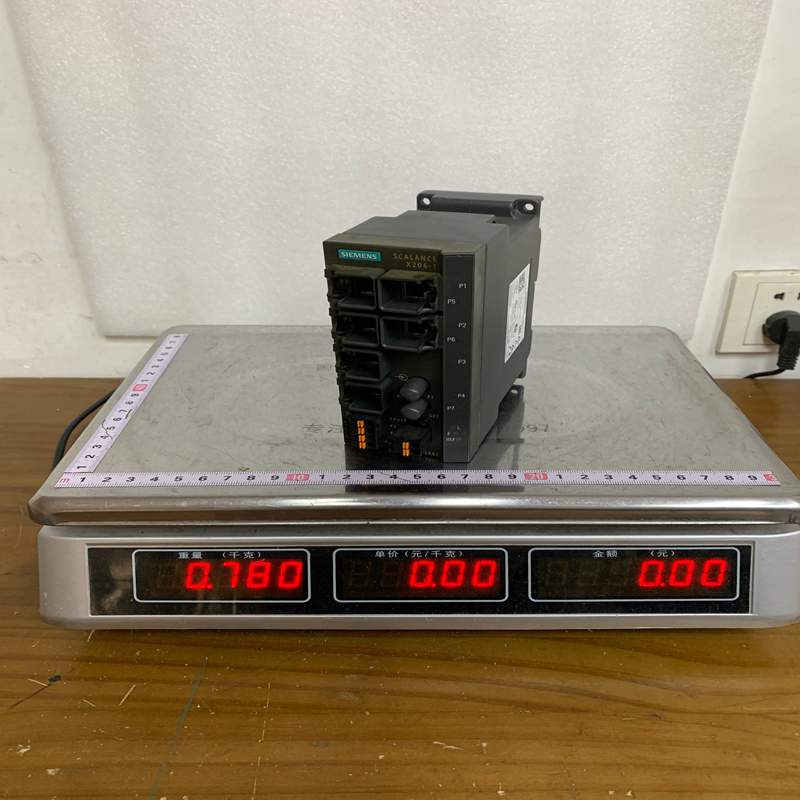

Siemens 6GK5206-1BB10-2AA3 以太网交换机

¥888.00

Siemens 6GK5206-1BB10-2AA3 以太网交换机

品牌:Siemens 型号： 6GK5206-1BB10-2AA3
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： 6GK5206-1BB10-2AA3

描述

产品描述   产品功能    技术资料

西门子（Siemens）6GK5206-1BB10-2AA3 是西门子 SCALANCE X206-1 工业以太网交换机系列中的经典型号。它是一款管理型（Managed）工业级交换机，专门针对极其苛刻的工业环境和自动化网络（如 PROFINET）而设计，具备高度的可靠性、诊断能力和冗余性能。

1. 产品详细说明

SCALANCE X206-1 (6GK5206-1BB10-2AA3) 是一款高度灵活的混合介质交换机。它集成了铜缆以太网接口与光纤接口，主要用于中小型工业网络或大型网络的分支接入：

  • 接口配置： 拥有 6 个 10/100 Mbps RJ45 端口（用于连接 PLC、HMI、变频器等电信号设备）以及 1 个 100 Mbps BFOC（ST）光纤端口（用于长距离抗干扰的光纤传输）。

  • 管理功能： 支持丰富的网络管理特性，包括基于 Web 的管理（WBM）、SNMP 诊断、VLAN、端口镜像，以及西门子特有的 Profinet 通信优化。

  • 物理设计： 坚固的金属外壳，支持标准 DIN 导轨安装或墙壁安装，配备冗余电源输入。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 6GK5206-1BB10-2AA3
产品系列 SCALANCE X-200 系列 (SCALANCE X206-1)
RJ45 端口数量 6 个 10/100 Mbit/s RJ45 端口（自动协商/自动交叉）
光纤端口数量 1 个 100 Mbit/s BFOC 端口 (ST 接头，多模光纤)
最大光纤传输距离 多模光纤下最远可达 5 km (50/125 μm 或 62.5/125 μm 光纤)
工作电压 24V DC (双路冗余输入：18V 至 32V DC)
诊断与报警 1 个信号报警触点 (Fault contact, SPDT 继电器)
防尘防水等级 IP30
工作温度范围 -40°C 至 +60°C
外形尺寸 60 mm x 125 mm x 124 mm (宽 x 高 x 深)
认证规范 CE, UL, FM, ATEX Zone 2 (防爆安全区), PROFINET 兼容

3. 产品优势

  • 介质混合，抗干扰强： 通过集成的 ST 多模光纤接口，可以将工厂内远端设备的通讯转化为光信号传输，彻底隔绝强电环境下的电磁干扰（EMI）和地电位差。

  • 高可用性（支持环网）： 支持快速介质冗余协议（MRP），配合西门子的高速自愈环网技术（HRP），在网络中某处光纤或网线断开时，可实现毫秒级的通信重构，保障系统不停机。

  • PROFINET 诊断无缝集成： 作为 PROFINET IO 设备，该交换机可以直接被博途（TIA Portal）或 STEP 7 软件识别。网络拓扑结构和端口报警状态可以直接传送至西门子 S7-1500/300 等 CPU 中，无需额外编写通讯代码。

  • 极端耐用性： 无风扇设计，支持 -40°C 至 +60°C 的超宽运行温度。全金属外壳防震耐摔，符合危险区域（ATEX / IECEx Zone 2）的工业规范。

4. 注意事项 (Cautions)

  1. 光纤接头兼容性： 该型号的光口为 BFOC/ST 接口，不是 LC 或 SC 接口。选型和现场布线时，请务必采购带有 ST 接头的多模（Multi-mode）光纤跳线。如果是单模（Single-mode）光纤则无法兼容。

  2. 双路电源接线： 为了最大化系统的冗余优势，强烈建议将 L1+ / M1 与 L2+ / M2 分别接在两个独立的 24V DC 工业电源上。如果仅接一路电源，交换机仍可运行，但面板上的 “F” (Fault) 故障灯会因为电源失电报警而闪烁红色。

  3. SET 按钮的使用： 面板上带有一个特殊的 SET 红色物理按钮，主要用于现场“报警掩码”（Signaling Mask）的配置。误按该按钮可能会修改当前的指示灯报警逻辑，非必要时无需触碰。

  4. C-PLUG 存储媒介（选配）： 交换机背面有一个 C-PLUG（交换介质插槽，需单独购买）。插入 C-PLUG 后，交换机的配置会自动备份。若未来交换机硬件损坏，只需将旧的 C-PLUG 拔出插入新换的交换机中，无需电脑即可自动恢复原配置。

5. 产品应用

6GK5206-1BB10-2AA3 常见于各种需要将长距离传输与多点本地接入相结合的工业场景：

  • 风力发电与光伏控制： 风机机舱（塔顶）到塔底控制柜之间的通讯（利用光纤解决高落差带来的抗雷击和强电干扰问题）。

  • 污水处理厂： 多个分散的深水泵站、澄清池与主控室（DCS）之间的远距离光纤环网连接。

  • 大型生产流水线： 汽车制造中的冲压或装配线，通过 6 个 RJ45 口就地连接 PROFINET I/O 站、触摸屏和驱动器，再通过光口并入全厂主干网。

  • 轨道交通及隧道监控： 用于长距离的沿线设备通信。
