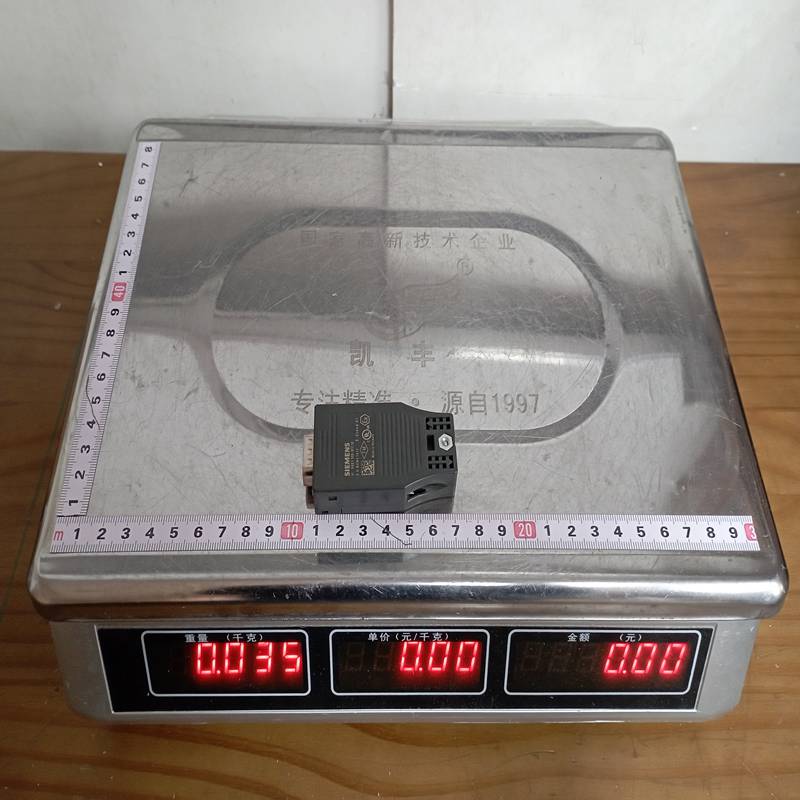

Siemens 6GK1500-0FC10 PROFIBUS快速连接接头

描述

产品描述   产品功能    技术资料

西门子 6GK1500-0FC10（通常称为 PB FC RS485 Plug 180）是一款高性能的 PROFIBUS 总线连接器。它属于 SIMATIC NET 产品系列，专门用于将工业设备（如 PLC、I/O 模块）接入 PROFIBUS 总线网络。

与之前提到的 90 度出线型号不同，这一款最大的特点是 180 度（直头）出线 和 快速连接（FastConnect） 技术。

1. 产品详细说明

6GK1500-0FC10 是一款标准的 PROFIBUS DP 连接器，采用了西门子专利的 FastConnect (FC) 快速剥线技术。

• 180 度出线： 电缆从连接器背部垂直引出，非常适合安装在空间较深、但上下间距紧凑的槽位中。

• FastConnect 技术： 内部采用位移接触（IDC）连接方式，无需剥开芯线的绝缘层，配合专用剥线工具可极速完成接线。

• 内置终端电阻： 连接器外壳上带有一个明显的滑动开关，用于开启或关闭网络终端匹配。

2. 产品参数 (Product Parameters)

参数名称	规格详情
订货号 (MLFB)	6GK1500-0FC10
传输速率	9.6 kbit/s 至 12 Mbit/s
接口类型	9 针 Sub-D 公插头 (RS 485)
电缆出线角度	180 度（直线型）
接线技术	FastConnect (绝缘刺破连接)
终端电阻	集成开关（带阻抗匹配功能）
PG 接口	无（注意：此型号不带编程口）
允许电缆外径	8 ± 0.5 mm
防护等级	IP20
外壳材质	增强型塑料/金属屏蔽结构

3. 产品优势

• 安装极其快速： 配合西门子专用剥线刀（6GK1905-6AA00），单次接线仅需约 30 秒，显著降低人工成本。

• 防误操作： 内部接线端子带有颜色标识（红色对应 B，绿色对应 A），有效防止线缆接反。

• 优异的屏蔽性能： 全金属内壳结构提供了极佳的电磁兼容性（EMC），有效抵御工业现场的高频干扰。

• 防脱落设计： 带有两颗固定的锁紧螺钉，确保在振动环境下与设备接口紧密连接。

4. 注意事项 (Cautions)

1. 线缆兼容性： 必须配合标准的 PROFIBUS 屏蔽双绞线（如 6XV1830-0EH10）使用，非标准线缆可能导致 IDC 刀口接触不良。

2. 终端电阻开关： 当开关拨至 “ON” 时，出线端的总线会被切断，仅接入终端电阻。因此，只有处于网络末端的连接器才应置于 “ON”。

3. 不带 PG 接口： 该型号背面没有扩展插孔。如果需要在运行现场插入编程电缆，请选用带 PG 口的型号（如 6GK1500-0EA02）。

4. 切勿重复多次剥线： IDC 触点虽然可靠，但不建议对同一段电缆反复进行多次压接，以免金属疲劳。

5. 产品应用

该连接器是西门子自动化系统的“万金油”配件，广泛应用于：

• S7 系列 PLC： 连接 S7-300/400/1200/1500 的 DP 通讯口。

• 分布式 I/O： 连接 ET 200MP、ET 200SP 等站点的接口模块。

• 驱动器： 连接 SINAMICS V90/G120 等支持 PROFIBUS 的变频器。

• 网络拓扑结构： 用于构建线性（Line）或树形总线拓扑。
