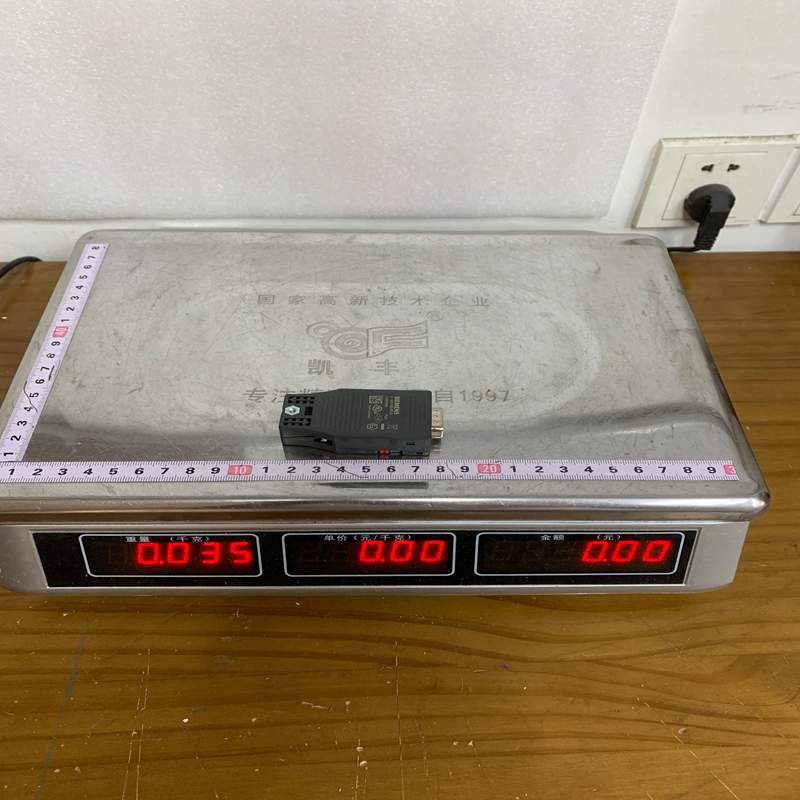

Siemens 6GK1500-0FC10 PROFIBUS‑DP 总线连接器

描述

产品描述   产品功能    技术资料

1. 产品详细说明

• 基本定义：该产品是 PROFIBUS-DP / MPI 现场总线的专用 9 针 D-sub 连接器，采用西门子专利的 FastConnect (FC) 免剥线刺破式接线技术。

• 出线方向：180° 直角/平行出线（接头与接入的电缆处于同一直线方向）。

• 终端电阻：内置可切断的终端匹配电阻（Terminal Resistor），通过接头表面的滑动开关控制断开（OFF）或接入（ON）。当开挂载到 ON 时，接头会自动切断后续出线段的信号传递，起到总线末端阻抗匹配的作用。

• 扩展编程口：无 PG 编程接口（不带 PG 口）。

2. 产品主要技术参数

参数项目	规格数据
西门子订货号	6GK1500-0FC10
适用网络类型	PROFIBUS-DP, PROFIBUS-FMS, MPI
最高传输速率	12 Mbit/s
电缆接入技术	FastConnect (FC) 切割刺破接线（无需剥除芯线绝缘层）
接口类型	9 针 D-sub 公头 (Sub-D 9-pin)
线缆接口数	2 个 FC 接口（进线 A1/B1，出线 A2/B2）
出线角度	180°（电缆与 D-sub 接口平行）
PG 编程口	无
外壳防护等级	IP20
工作温度/存储温度	-25 °C 至 +60 °C / -40 °C 至 +70 °C
外形尺寸 (W x H x D)	约 15.8 mm × 54 mm × 39.5 mm

3. 产品核心优势

• 极速安装（FastConnect 技术）：配合西门子专用剥线钳（6GK1905-6AA00），只需一次剥线操作即可同时剥出铝箔与芯线，直接插入接头压紧即可完成接线，相比传统螺钉压接节省 80% 以上的时间。

• 接触可靠性高：刺破式刀片能自洁并紧密咬合铜芯，消除了传统螺钉接线因震动导致松动或虚接的隐患。

• 终端电阻防错指示：内置电阻开关带有清晰的视觉标识（ON/OFF），滑动开关时会自动切断下游线路，方便诊断网络结构。

• 抗干扰性强：金属屏蔽层与接头内部防外壳直接紧密压接，提供了 360° 全方位电磁屏蔽（EMC）。

4. 使用注意事项

• 电缆匹配：必须配合西门子 FastConnect 专用双芯屏蔽总线电缆（如标准紫色电缆 6XV1830-0EH10）使用。若使用普通硬芯或软多股电缆，可能导致刺破刀片无法有效接触。

• 进出线顺序（A1/B1 vs A2/B2）：接线时务必注意绿色线接入 A（A1/A2），红色线接入 B（B1/B2）。第一根进线必须接到 A1/B1；如果开启终端电阻（开关打到 ON），A2/B2 出线端将被自动断开。

• 终端电阻设置原则：整个 PROFIBUS 总线段的最始端（第一个节点）和最末端（最后一个节点）上的总线接头必须将电阻开关置于 ON 状态，中间所有节点必须置于 OFF 状态。

• 空间预留：因该接头为 180° 直出线，插上 PLC 或变频器接口后会向前延伸一定长度，请确保控制柜柜门或线槽留有足够的深度空间。如空间狭窄，应改选 90°（6ES7972-0BB52-0XA0）或 35° 出线的连接器。

5. 典型应用场景

• S7-300 / S7-400 / S7-1200 / S7-1500 PLC 现场组网：用于分布式 I/O 站（如 ET 200M、ET 200SP）与 CPU 主站之间的 PROFIBUS-DP 总线通信。

• 驱动与变频器通讯：西门子 SINAMICS G120、S120 或 MM440 变频器的通讯板接口连接。

• HMI / 触摸屏连线：西门子精彩系列或精智系列人机界面与 PLC 的 MPI/PROFIBUS 通信。
