Siemens 6ES7342-5DA02-0XE0 通信处理器模块

描述

产品描述   产品功能    技术资料

西门子（Siemens）6ES7342-5DA02-0XE0 是一款属于 SIMATIC S7-300 系列的 CP 342-5 通讯处理器。它专门用于将 S7-300 PLC 连接至 PROFIBUS DP 总线系统，通过减轻 CPU 的通讯负载，显著提升系统的整体处理效率。

1. 产品详细说明

6ES7342-5DA02-0XE0 是 S7-300 家族中功能强大的通讯扩展模块。

• 多功能接口： 该模块可作为 PROFIBUS DP 主站（Master） 或 从站（Slave） 运行。

• 减轻 CPU 负担： 它独立处理 PROFIBUS 层的通讯协议，CPU 仅需通过功能块（FC）与其交换数据，非常适合 I/O 点数多、通讯频繁的复杂系统。

• 通讯模式： 除了标准的 DP 通讯，它还支持 S7 通讯（用于西门子设备间互联）、PG/OP 通讯（用于编程和触摸屏连接）以及 FDL 通讯（开放式数据安全通讯）。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品订货号	6ES7342-5DA02-0XE0
模块名称	CP 342-5
接口类型	1 个 9 针 Sub-D 插座 (RS 485)
传输速率	9.6 kbit/s 至 12 Mbit/s (自动检测)
最大从站数量	主站模式下最多支持 124 个从站
数据区容量	输入/输出各 2160 字节 (总计 4320 字节)
工作电压	24V DC (通过背板总线或外部供电)
背板电流消耗	150 mA (典型值)
外形尺寸	40 x 125 x 120 mm (宽度为 40mm)

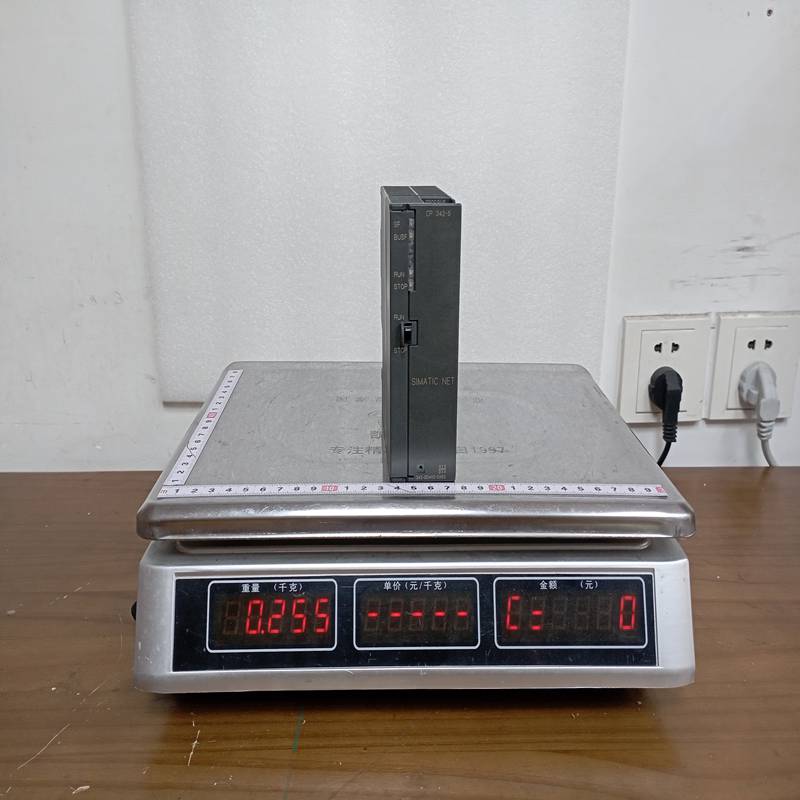

重量	约 250g

3. 产品优势

• 性能优越： 支持高达 12Mbps 的高速通讯，确保实时控制的响应速度。

• 灵活切换： 既能作为整个网络的控制器（主站），也能作为挂在其他 PLC 下的受控单元（从站）。

• 网络隔离： 它可以作为网关，将不同的物理网络段隔离开，增强系统的抗干扰能力和安全性。

• 诊断便捷： 前面板集成多个 LED 灯（SF、BUSF、RUN、STOP），能快速指示总线错误或硬件故障。

4. 注意事项 (Cautions)

1. 编程块调用： 与 S7-300 CPU 自带的 DP 口不同，使用 CP 342-5 时，必须在 STEP 7 或博途（TIA Portal）程序中调用 DP_SEND (FC1) 和 DP_RECV (FC2) 功能块来实现数据交换。

2. 配置限制： 当模块作为从站运行时，它不能再同时作为主站。

3. 终端电阻： PROFIBUS 网络的两端物理节点必须将插头的终端电阻开关拨至 ON，否则会导致信号反射引起通讯不稳定。

4. 安装位置： 模块通过 U 型总线连接器连接在 CPU 的右侧。

5. 产品应用

CP 342-5 广泛应用于需要构建中大型分布式 IO 网络的场景：

• 分布式控制： 将多个 ET 200M/S 远程站连接到 S7-300 中心机架。

• 设备级互联： 将 S7-300 与变频器（如 SINAMICS G120）、仪表或第三方支持 PROFIBUS 的 PLC 连接。

• 上位机监控： 通过 PROFIBUS 总线将 PLC 状态上传至 WinCC 监控站。

• 老厂改造： 在现有 S7-300 系统中增加额外的 PROFIBUS 网络段。
