Siemens 6ES7331-7KF02-0AB0 输入模块

描述

产品描述   产品功能    技术资料

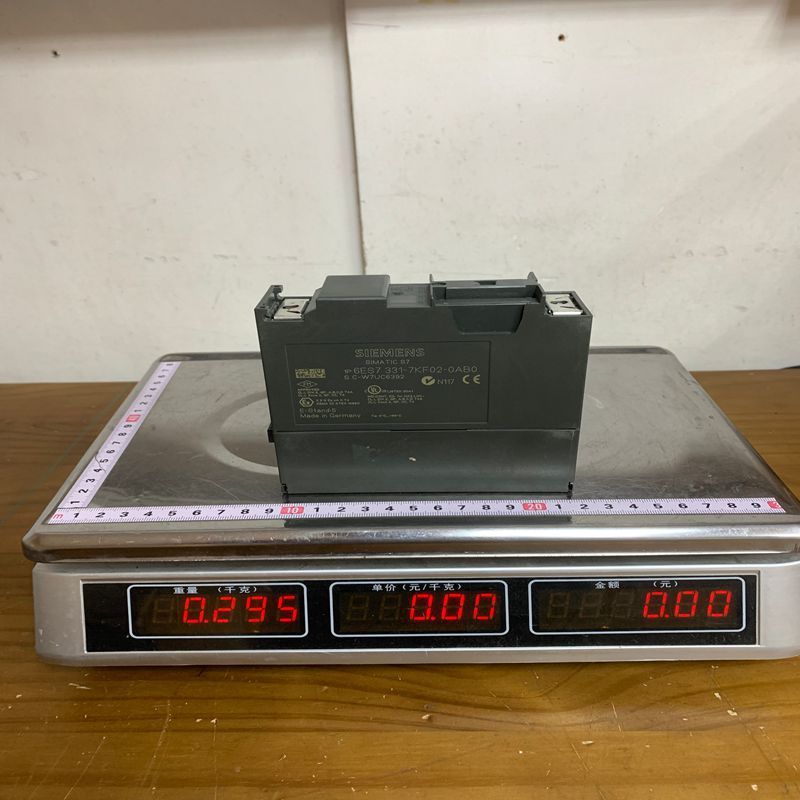

siemens 6ES7331-7KF02-0AB0 是 SIMATIC S7-300 系列中最常用的 模拟量输入模块 (AI)。它是一款功能强大、应用广泛的模块，支持多种信号类型，适用于工业自动化中的各种测量任务。

1. 产品详细说明

6ES7331-7KF02-0AB0 是一款光电隔离型模拟量输入模块，具有 8路输入通道。它能将来自现场传感器的连续模拟信号转换为 PLC 处理的数字值。该模块以其高灵活性著称，通过模块侧面的“量程卡”硬件设置和软件组态，可以适应几乎所有常见的工业信号。

• 分辨率： 9位、12位或14位（取决于转换时间设置）。

• 隔离性： 通道与背板总线之间有光电隔离。

• 诊断功能： 支持中断功能和错误检查。

2. 产品参数 (Specifications)

参数项	详细规格
通道数量	8路输入
支持的输入类型	电压、电流、电阻、热电偶 (TC)、热电阻 (RTD)
电压范围	±80mV, ±250mV, ±500mV, ±1V, 1-5V, ±5V, ±10V
电流范围	±3.2mA, ±10mA, ±20mA, 0-20mA, 4-20mA
电阻测量	150Ω, 300Ω, 600Ω
热电阻 (RTD)	Pt100, Ni100 (标准型/气候型)
热电偶 (TC)	E, N, J, K, L 型
数字化精度	最高 14 位 + 符号位
供电电压	24V DC
尺寸 (W x H x D)	40 x 125 x 117 mm

3. 产品优势

• 多功能通用性： 极高的集成度，一个模块即可处理电压、电流、温感等不同信号，减少了备件种类。

• 抗干扰能力强： 具备良好的电磁兼容性（EMC）和通道隔离，确保在恶劣的电磁环境下数据采集依然准确。

• 易于组态： 在 STEP 7 或 TIA Portal 软件中通过下拉菜单即可完成量程设置，无需复杂编程。

• 诊断特性： 能够识别断线、超限等故障，并及时向 CPU 报告错误，缩短停机维护时间。

4. 注意事项 (Important Notes)

• 量程卡 (Measuring Range Modules)： 模块侧面有四个方形量程卡（标记为 A, B, C, D）。在安装到导轨前，必须根据信号类型物理调节量程卡的方向，否则可能导致模块烧毁或读数异常。

• 两线制与四线制： 连接 4-20mA 电流信号时，需分清传感器是两线制（模块供电）还是四线制（外部供电），这直接决定了量程卡的挡位。

• 等电位连接： 对于非隔离传感器，建议将信号负端与模块的 $M$ 端连接，以防止共模干扰导致通道溢出。

• 未使用通道： 为了避免干扰及不必要的报警，建议将未使用的输入通道短接，或者在软件组态中禁用。

5. 产品应用

该模块广泛应用于需要精确监控物理参数的场合：

• 过程工业： 监测化工厂或制药厂的液位、流量和压力信号（4-20mA）。

• 温度控制： 通过直接连接 Pt100 或热电偶，用于注塑机、锅炉或冷却系统的温度监测。

• 能源管理： 监测电压和电流波动，优化工厂能效。

• 机械制造： 处理位移传感器或称重传感器的模拟输出。
