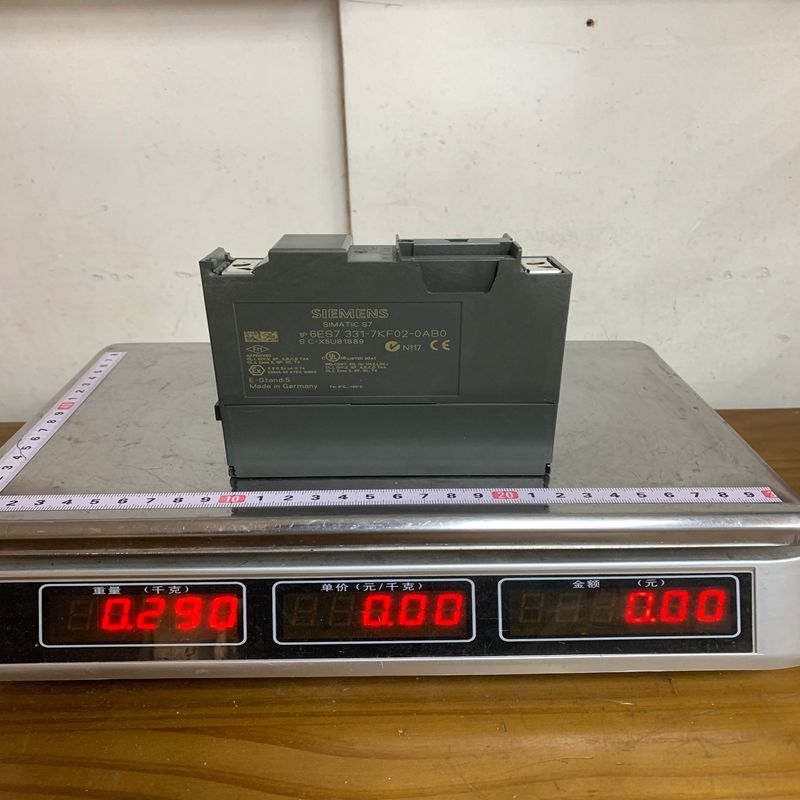

Siemens 6ES7331-7KF02-0AB0 输入模块

描述

产品描述   产品功能    技术资料

西门子 6ES7331-7KF02-0AB0 是 SIMATIC S7-300 系列中最常用的模拟量输入模块之一。它是一款功能强大的 8通道隔离型模拟量输入模块，广泛应用于工业自动化过程中的各种信号采集。

以下是该产品的详细说明：

1. 产品详细说明

6ES7331-7KF02-0AB0 属于 S7-300 系统的 SM 331 模拟量输入系列。它具有高度的灵活性，能够处理多种类型的信号（电压、电流、电阻和热电偶）。

• 核心功能：将工业现场的模拟过程信号转换为 PLC 内部处理的数字值。

• 隔离性：输入信号与背板总线之间具有光电隔离，增强了系统的抗干扰能力。

• 分辨率：支持 9/12/14 位分辨率（取决于积分时间设置）。

2. 产品参数 (Specifications)

参数项	技术规格
输入通道数	8 路（差分输入）
电压输入范围	±50mV, ±500mV, ±1V, ±5V, 1-5V, ±10V
电流输入范围	±20mA, 0-20mA, 4-20mA
电阻测量	150Ω, 300Ω, 600Ω
热电偶 (TC)	E, N, J, K, L 型
热电阻 (RTD)	Pt100, Ni100
转换原理	积分式 (Integrating)
额定电压	24V DC
尺寸 (W x H x D)	40 x 125 x 117 mm

3. 产品优势

• 高通用性：一个模块即可处理多种信号类型，减少了备件库存种类。

• 配置灵活：通过模块侧面的量程卡 (Measuring Range Modules) 进行硬件物理设置，并在软件中进行相应配置。

• 高可靠性：内置诊断功能，可检测断线（4-20mA 时）和超限报警。

• 成熟稳定：作为 S7-300 系列的经典型号，在全球拥有极高的装机量和技术支持文档。

4. 注意事项

• 量程卡设置：在将模块插入底板前，必须确保侧面的量程卡位置（A, B, C, D）与软件编程中的信号类型一致，否则可能烧毁电路或读数错误。

• 接地保护：对于测量微弱信号（如热电偶），必须严格做好屏蔽线接地，以防电磁干扰导致数值跳变。

• 未使用通道：对于未使用的通道，建议将其短接或在软件中禁用，以避免产生假报警或影响转换周期。

• 前连接器：该模块需要配套的 20 针 (20-pin) 前连接器，通常需要单独订购。

5. 产品应用

该模块适用于各种需要精密监控环境参数的工业场景：

• 制造业：监控电机的电流、电压及运行状态。

• 化工与水处理：连接压力变送器、流量计、液位计（4-20mA 信号）。

• 热处理工业：通过热电偶或 Pt100 实时监测炉温。

• HVAC 系统：用于大型建筑的温湿度数据采集。
