促销中

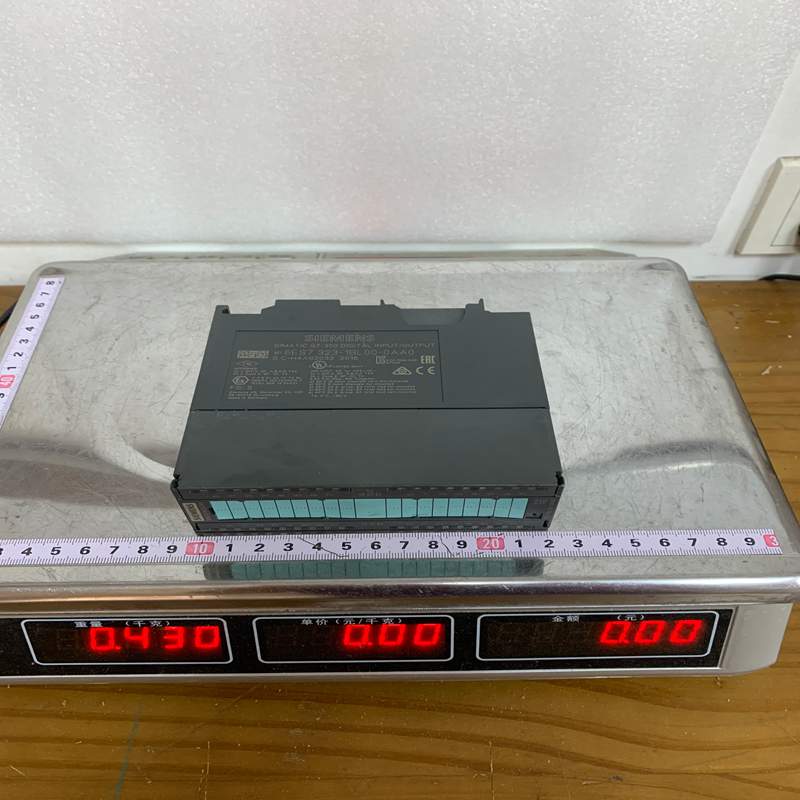

Siemens 6ES7323-1BL00-0AA0 数字量输入输出模块

¥888.00

Siemens 6ES7323-1BL00-0AA0 数字量输入输出模块

品牌:Siemens 型号： 6ES7323-1BL00-0AA0
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： PXC22-5

描述

产品描述   产品功能    技术资料

一、产品详细说明

该模块为西门子 SIMATIC S7‑300 PLC 系列数字量混合 I/O 信号模块，集成 16 路数字量输入 + 16 路数字量输出，24VDC 直流，光电隔离，通过 U 型背板总线与 S7‑300CPU 通信，使用 40 针前连接器接线，用来采集现场开关信号、输出开关控制信号，扩展 PLC 的 IO 点位。

模块每个通道配有 LED 状态指示灯，直观显示通道通断状态；输出具备短路保护，无需额外继电器保护小负载。

二、产品参数

  1. 输入：16 通道 DI，24VDC，兼容 PNP/NPN 传感器；输入信号 1：13‑30V，信号 0：‑30~+5V；输入典型电流 7mA；输入延迟 1.2‑4.8ms
  2. 输出：16 通道 DO，晶体管输出；单通道最大 0.5A；模块总输出电流最大 4A；带短路保护；阻性负载最大切换频率 100Hz
  3. 电气：I/O 与背板总线光电隔离；负载供电 20.4‑28.8VDC
  4. 接线：40 针前连接器
  5. 线缆：屏蔽线缆最大 1000m，非屏蔽线缆最大 600m
  6. 机械：尺寸 40×120×130mm；重量约 260g；DIN 导轨安装
  7. 组态软件：STEP7 / TIA Portal 兼容 S7‑300CPU
  8. 环境：工作温度 0‑60℃，控制柜内安装

三、产品优势

  1. IO 一体化集成：一块模块同时实现输入输出，节省控制柜导轨安装空间，减少模块数量，降低硬件成本。
  2. 光电隔离：现场信号与 PLC 背板总线电气隔离，抵御工业现场干扰，保护 PLC 主机，提升系统稳定性。
  3. 自带短路保护：输出通道短路自动保护，通道故障不会烧毁模块本体，故障恢复后可自动复位。
  4. 组态简单：直接硬件组态，无需额外编程，支持 STEP7、博途软件；通道 LED 灯快速排查现场故障，维护便捷。
  5. 兼容性强：适配全系列 S7‑300CPU，老项目改造扩容通用性高，支持 2 线制传感器。

四、注意事项

  1. 输出总电流不能超过4A，不要多通道同时满负载，避免模块过热损坏；单通道不超过 0.5A，大功率负载需要外接继电器 / 接触器中转。
  2. 感性负载（电磁阀、线圈）建议并联续流二极管，抑制反向电压，延长模块输出寿命。
  3. 必须使用 40 针专用前连接器接线；接线做好屏蔽，强电电缆与信号电缆分开走线，减少干扰。
  4. 工作环境温度不超过 60℃，控制柜保证通风散热；高温会降低输出带载能力。
  5. 模块只支持 S7‑300 系统，不能直接用于 S7‑1200/S7‑1500；硬件组态时机架、槽号配置必须与实际安装位置一致。
  6. 模块无硬件诊断中断，只能通过 LED 指示灯及程序读取通道状态判断故障。
  7. 接线严格区分 PNP/NPN 传感器极性，反接会造成信号异常。

五、产品应用

  1. 机械设备：机床、装配流水线，采集限位开关、光电传感器、按钮信号，控制电磁阀、指示灯、小型继电器。
  2. 水处理行业：水泵、阀门开关量采集与启停控制。
  3. 物流仓储：输送线、分拣设备 IO 扩展。
  4. 通用自动化项目：生产线改造、老设备 S7‑300 系统点位扩容。
  5. 小型成套设备：测试台、包装设备，需要大量开关量输入输出的控制场景。
