1. 产品详细说明 (Product Overview)
6ES7322-1HF10-0AA0 是西门子 SIMATIC S7-300 PLC 系列中的8路继电器数字量输出模块（SM 322; DO 8 x Rel. AC 230V/5A）。
该模块主要用于将系统逻辑电平转换为大电流或交流驱动信号，用以控制现场的大功率执行机构（如接触器、电磁阀、交流电机启动器和信号灯等）。其最大的特点在于8个通道完全独立隔离（分组为1，即每通道1组），允许在同一个模块的不同通道上接入不同类型（AC或DC）及不同电压等级的负载。
2. 产品主要技术参数 (Technical Specifications)
| 参数分类 | 详细规格 |
| 订货号 (Order No.) | 6ES7322-1HF10-0AA0 |
| 输出通道数 | 8路继电器输出（8 DO Relay） |
| 隔离性能 | 通道与通道之间独立电气隔离（分组为1）；与背板总线光电隔离 |
| 额定负载电压 |
|
| 输出额定电流 | 5 A（信号“1”时的最大持续电流） |
| 热负载/阻性负载开关能力 | 阻性负载最大 8 A (230V DC) / 5 A (24V AC) |
| 感性负载开关能力 | 感性负载最大 3 A (230V DC) / 2 A (24V AC) |
| 最小负载电流 | 5 mA |
| 最大开关频率 |
|
| 机械开关寿命 | 最长约 1,000,000 次（满载时一般为 10 万至 30 万次，视负载性质而定） |
| 前连接器需求 | 40 针前连接器（40-pin Front Connector） |

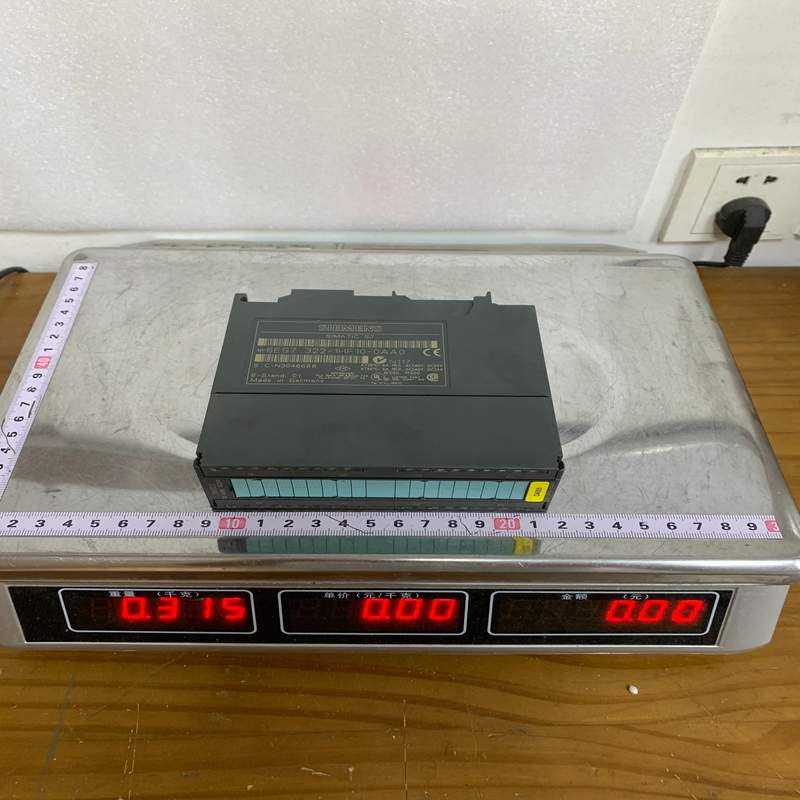

| 外形尺寸与重量 | 40mm (宽) × 125mm (高) × 120mm (深)；约 320g |
3. 产品核心优势 (Key Advantages)
-
通道完全独立隔离（Grouped in 1）：8个通道之间互不干涉，可以在通道1接 230V AC 控制接触器，通道2接 24V DC 驱动电磁阀，极大提升了布线的灵活性。
-
高负载驱动能力：单通道额定输出电流达 5A，无需额外加装中间继电器即可直接驱动大部分中小功率负载或交流接触器。
-
干触点输出（Dry Contact）：采用机械继电器触点，适应交直流混合系统的控制需求，耐过压和抗浪涌能力较强。
-
状态清晰可见：模块面板配有绿色的数字量输出状态指示灯（LED），方便现场直观排查通道动作状态。
4. 安装与使用注意事项 (Precautions & Warnings)
-
线路截面积要求：当通道切换电流 大于 3 A 时，请务必使用导线截面积至少为 1.5 mm² 的连接线，以防止前连接器端子过热。
-
安全特低电压（SELV）混合接线限制：当某一通道使用 SELV（如 24V DC 特低电压）时，其水平相邻的端子所接入的电压不得高于 120V UC，否则前连接器的爬电距离和电气间隙无法达到安全隔离要求。
-
大感性负载的浪涌吸收：对于大型电感负载（如大功率交流接触器、电磁阀），建议在外部负载两端并联浪涌抑制器（RC 阻容吸收器或二极管），以延长继电器触点的使用寿命。
-
前连接器规格：此模块必须配套 40 针（40-pin）前连接器，不能使用 20 针的前连接器。
-
生命周期状态：该型号属于经典 S7-300 备件系列，若新建项目建议评估新一代 S7-1500 / ET 200MP 系统（如 DQ 8x230VAC/5A ST 模块）；现存老旧系统替换可直接等效安装。
5. 典型应用场景 (Applications)
-
工厂自动化：直接控制泵、风机、传送带的交流接触器主回路。
-
过程控制：驱动现场的 230V AC / 24V DC 电磁阀、电动阀门执行器等。
-
信号与报警系统：控制现场的大声光报警器、指示灯及指示牌。
-
异构电压混合控制：一套模块内同时存在 220V 交流与 24V 直流不同电压等级的控制控制回路。
