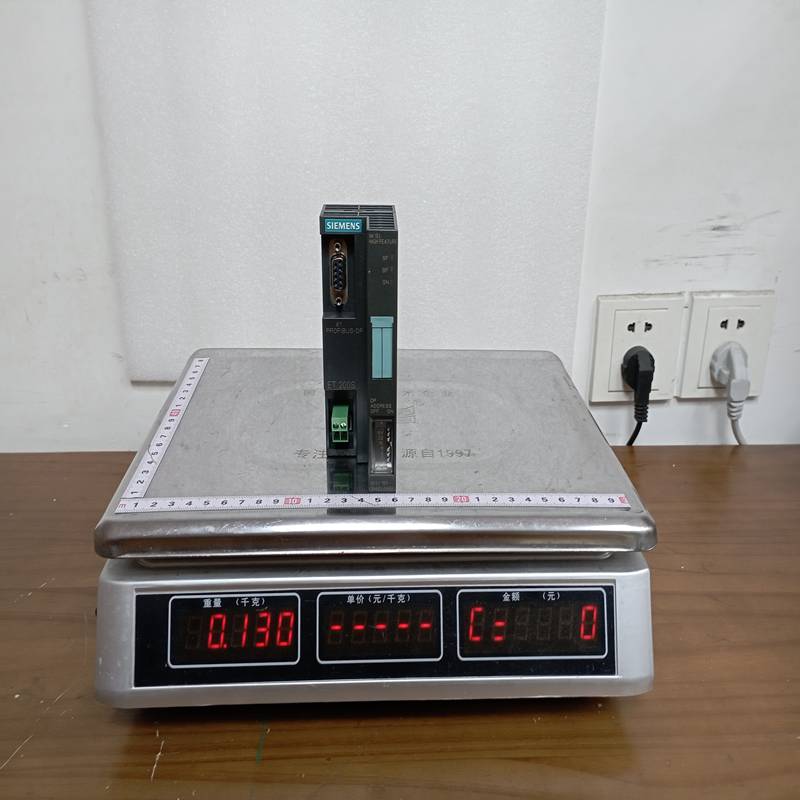

Siemens 6ES7151-1BA02-0AB0 ET200S 接口模块

描述

产品描述   产品功能    技术资料

西门子 6ES7151-1BA02-0AB0 是 SIMATIC ET 200S 分布式 I/O 系统中的核心组件——IM 151-1 标准型接口模块 (Interface Module)。它的作用是作为 Profibus-DP 总线与本地 I/O 模块之间的桥梁，负责数据交换和通信管理。

1. 产品详细说明

6ES7151-1BA02-0AB0 是一款基于 Profibus-DP 协议的接口模块。它安装在 ET 200S 站点的最左侧，通过背板总线管理右侧连接的所有电子模块（如数字量、模拟量、功率模块等）。

该模块不仅处理循环数据交换，还负责诊断信息的上传。它支持最大 63 个模块的扩展，是西门子 S7-300/400 以及 S7-1500 系统中实现远程分布式控制的经典选择。

2. 产品参数 (Product Parameters)

参数项目	规格详情
订货号	6ES7151-1BA02-0AB0
产品系列	SIMATIC DP / ET 200S
通信协议	Profibus-DP (最高 12 Mbps)
接口类型	9 针 Sub-D 母头插座
传输速率	自动检测 (9.6 kbit/s 至 12 Mbit/s)
寻址范围	1 至 125 (通过拨码开关设置)
最大扩展模块数	每个站最多 63 个 I/O 模块
最大数据容量	输入/输出各 244 字节
工作电压	24V DC (范围 20.4 – 28.8V)
尺寸 (W x H x D)	45 x 119.5 x 75 mm

3. 产品优势

• 模块化设计： ET 200S 系统允许按需配置，该接口模块可以灵活适配各种不同类型的电子模块，节省安装空间。

• 诊断功能强大： 模块面板集成了 SF（系统故障）和 BF（总线故障）LED 灯，能够快速定位通信中断或硬件错误。

• 成熟稳定： 作为西门子应用最广泛的分布式接口之一，其电磁兼容性（EMC）和环境适应性极强。

• 更换方便： 支持参数自动分配，更换同型号损坏模块后，无需重新下载程序即可恢复运行。

4. 注意事项 (Cautions)

1. 终端电阻： 作为 Profibus 网络的一部分，如果该 ET 200S 站位于总线末端，其连接器上的终端电阻开关必须拨至 “ON”。

2. 电源供给： 接口模块需要 24V DC 供电。请确保电源极性正确，并建议在机架最前方配置一个 PM-E 功率模块以管理后续 I/O 负载。

3. 地址设置： 必须在安装前通过模块侧面的 DIP 拨码开关 设置唯一的 Profibus 站地址，且该地址需与 STEP 7 或博途（TIA Portal）中的硬件配置一致。

4. 端子模板： 接口模块需要安装在专用的端子模板（Terminal Module）上，安装时应确保卡扣完全锁定以防接触不良。

5. 产品应用

该模块常用于需要远程扩展 I/O 的自动化场景：

• 大型流水线： 在汽车制造或物流分拣线中，将 I/O 站布置在靠近传感器和执行器的位置，减少长距离电缆布线。

• 包装机械： 实现高速信号的采集与控制。

• 水处理与环保： 用于分布式泵站或监测点的数据采集。

• 老旧系统维护： 许多基于 S7-300 的老工厂目前仍大量使用此模块进行扩展和备件替换
