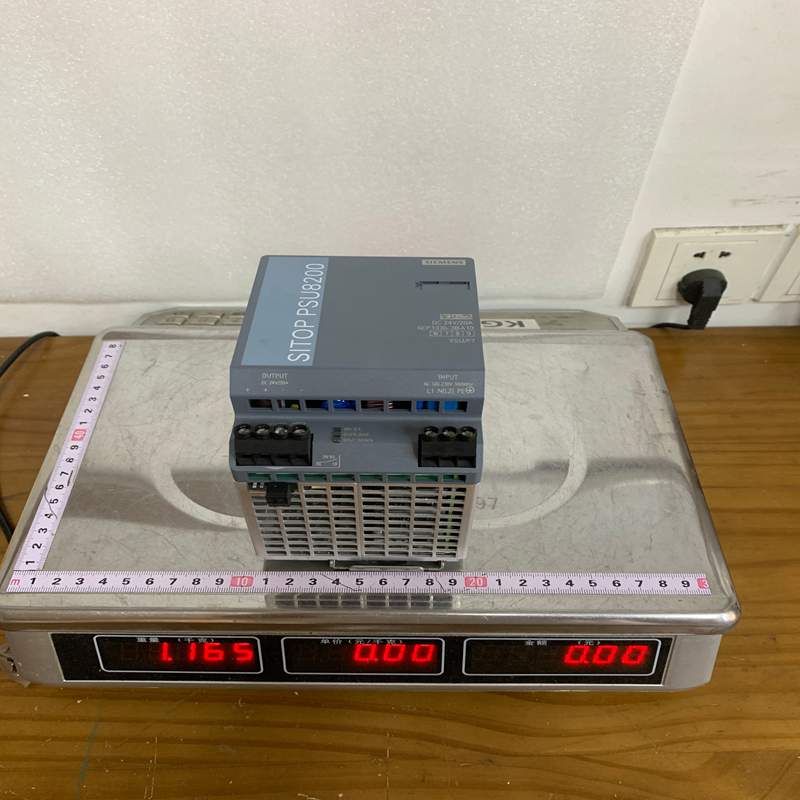

Siemens 6EP1336-3BA10 开关电源

¥888.00

Siemens 6EP1336-3BA10 开关电源

品牌:Siemens 型号：6EP1336-3BA10
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： PXC22-6-2-1-1

描述

产品描述   产品功能    技术资料

1. 产品详细说明

6EP1336-3BA10 属于西门子高阶 SITOP PSU8200（原 SITOP modular） 系列的技术成熟型单相/双相通用稳压工业电源。

该电源可将输入的单相/双相交流电（AC）或直流电（DC）转换为稳定可靠的 DC 24V / 20A 直流输出。凭借高达 93% 左右的转换效率、宽范围输入以及极强的过载能力（具备 3 倍额定电流的 Power Boost 快速响应与 1.5 倍的 Extra Power 持续供电），它专为要求高可用性、极高可靠性的自动化系统和严苛工业环境设计。

2. 产品主要技术参数

参数分类 详细技术规格
订货号 (Order No.) 6EP1336-3BA10
产品系列 SITOP PSU8200 (单相/双相 24V/20A)
输入电压范围 (AC) 单相/双相 85 V ~ 275 V AC (额定 120 V ~ 230 V AC, 50/60 Hz)
输入电压范围 (DC) 88 V ~ 350 V DC (额定 110 V ~ 220 V DC)
额定输出电压/电流 DC 24V / 20A (输出功率 480 W)
输出电压可调范围 24.0 V ~ 28.8 V DC（通过面板电位器手动微调）
转换效率 约 93%（发热量小，节能明显）
缓降/缓冲时间 掉电缓冲时间 ≥ 20 ms（在 230V 输入下）
状态信号与接口 集成 24V OK 继电器干触点信号 (NO, 60V DC/0.3A) 及 Remote (远程开/关) 控制功能
防护等级与防爆 IP20 防护等级
工作环境温度 -25 °C 至 +70 °C（高于 60 °C 需遵循降额指标）
外形尺寸与重量 90 mm (宽) × 125 mm (高) × 125 mm (深)，重约 1.2 kg
安装方式 35 mm 标准 DIN 导轨安装 (EN 60715)

3. 产品核心优势

  • 超强超载启动能力（Extra Power & Power Boost）：能够提供高达 3 倍额定电流的瞬态峰值电流（用于熔断故障回路的断路器），以及 1.5 倍的短时持续过载电流（Extra Power），轻松启动电机、阀门等高浪涌大负载。

  • 超宽电压输入适应力：支持 1 相和 2 相 AC 以及 DC 宽范围输入，即使在电网波动剧烈或掉电微秒级瞬间，也能通过优秀的缓冲性能保持稳定输出。

  • 极高的能量效率与低发热：高转换效率大幅降低了控制柜内的散热负担，延长了柜内其他敏感电子元器件（如 PLC、传感器）的使用寿命。

  • 高扩展性与冗余支持：支持与 SITOP 冗余模块（Redundancy Module）、缓冲模块（Buffer Module）以及 DC-UPS 配合使用，轻松构建不间断 24V 供电系统。

  • 智能状态诊断：面板集成 LED 状态灯，并提供“DC 24V OK”继电器输出信号，可直接接入 PLC 系统进行远程故障预警。

4. 安装与使用注意事项

[!WARNING]

安装与过载降额规范

  1. 散热空间与风道：模块为自然对流散热。安装在 DIN 导轨上时，模块上方和下方必须留出至少 50 mm 的通风散热空间，两侧可紧密贴合贴装，但不能阻挡上下对流风道。

  2. 高温降额使用：在 60 °C 到 70 °C 的高环境温度下工作时，输出功率需按比例降额使用。

  1. 输入端保护匹配：在单相/双相交流线路上，建议在输入侧配置 10A 的 C 型微型断路器（MCB）作为前级线路保护。

  2. 输出端电压微调：若线路较长导致前端线压降较大，可通过面板上的电位器将输出电压上调至最大 28.8V，确保末端设备获得标准 24V 电压。

  3. 接线牢固性：输出电流高达 20A，请务必根据规范选用截面积足够（建议 ≥ 2.5 mm² 至 4 mm²）的铜导线，并紧固接线端子以防过热烧毁。

5. 典型应用场景

  • 工业自动化与 PLC 系统：为西门子 S7-300 / S7-1500 / S7-1200 PLC 及其分布式 I/O 站（如 ET 200MP / ET 200SP）提供主控制电源。

  • 汽车制造与数控机床：为自动化生产线上的工业机器人控制器、伺服驱动逻辑板及电磁阀提供 24V 动力源。

  • 过程工业与连续生产：在石化、电力、水处理的控制柜中，作为 DCS 现场仪表、变送器及隔离栅的集中供电电源。

  • 高端装备与物流搬运：立体仓库堆垛机、AGV 充电基站、卷绕机等需要承受高启动浪涌电流的自动化机械。
