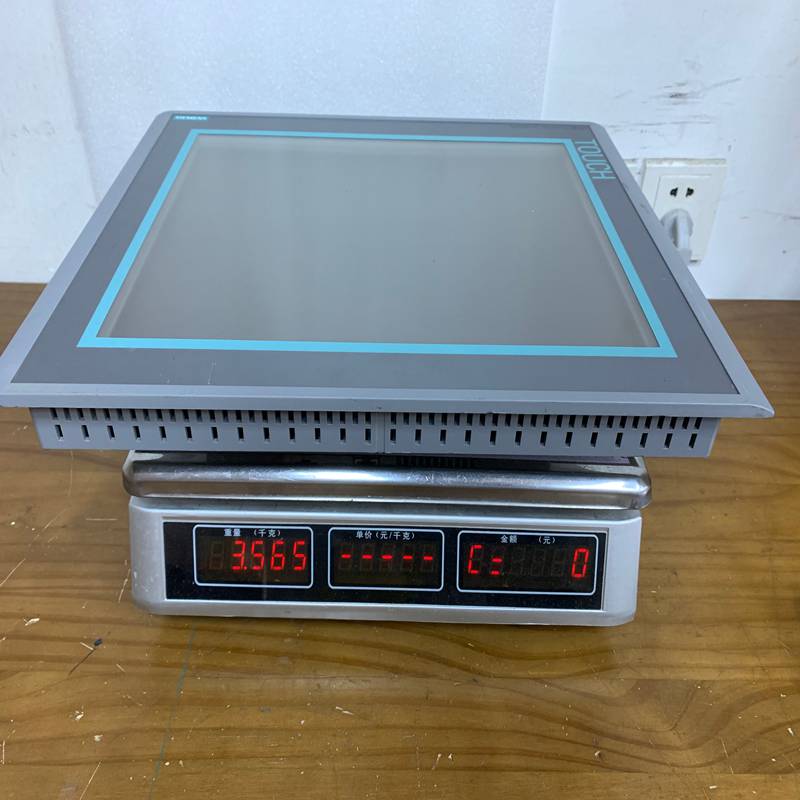

Siemens 6AV6646-0AA21-2AX0 工业触摸屏

描述

产品描述   产品功能    技术资料

西门子（Siemens）6AV6646-0AA21-2AX0 是一款非常经典的工业人机界面（HMI），属于 SIMATIC TP177B Color PN/DP 系列。它是西门子 170 系列中的高端型号，广泛用于中小型自动化系统的操作与监视。

1. 产品详细说明

6AV6646-0AA21-2AX0 是一款 Touch Panel（触摸屏），配备了 5.7 英寸的彩色显示屏。

• 显示与操作： 采用模拟电阻式触摸屏，支持通过手指或触控笔进行操作。其彩色屏幕（256色）能够比蓝白屏更直观地显示过程状态、报警信息和趋势图。

• 通信能力： 该型号是 PN/DP 版本，意味着它集成了 PROFINET (以太网) 和 PROFIBUS DP/MPI 接口，能够灵活地接入各种西门子控制网络。

• 软件兼容性： 使用 WinCC flexible 或 TIA Portal (博途) 软件进行组态。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	6AV6646-0AA21-2AX0 (TP177B Color PN/DP)
显示尺寸	5.7 英寸 STN 液晶屏
分辨率	320 x 240 像素 (QVGA)
色彩	256 色
输入方式	模拟电阻式触摸屏
处理器/内存	RISC CPU, 2048 KB 用户内存
接口	1 x RS485/RS422 (MPI/PROFIBUS DP), 1 x RJ45 (PROFINET)
扩展槽	1 x MMC 卡槽（用于备份/配方数据）
工作电压	24V DC (范围: 18V 至 30V DC)
外形尺寸	212 x 156 x 45 mm (宽x高x深)
安装开孔	198 x 142 mm

3. 产品优势

• 多协议支持： 同时具备以太网和总线接口，既能连接老旧的 S7-300 系统，也能接入现代的基于 PROFINET 的 S7-1200/1500 网络。

• 无电池运行： 采用非易失性存储器技术，在断电情况下无需更换电池即可保持报警缓冲区和配方数据。

• 坚固耐用： 前面板防护等级达到 IP65，防尘防水，适合安装在恶劣的工业现场机柜上。

• 维护方便： 支持通过 MMC 卡进行简单的项目备份和恢复，无需电脑即可在现场更换硬件。

4. 注意事项 (Cautions)

1. 产品生命周期： 该型号目前已处于产品停产（Discontinued）或限制供应阶段。西门子的建议替代系列通常是 Comfort Panel (如 TP700) 或 Basic Panel。

2. 触摸屏保护： 请勿使用尖锐物体（如螺丝刀）点击屏幕，以免划伤或刺破电阻膜。建议加装原厂保护膜。

3. 安装密封： 嵌入式安装时，请确保背后的密封圈安装到位，否则无法达到 IP65 的防护效果。

4. 电压波动： 尽管支持一定范围的电压波动，但在大型感性负载（如电机）频繁启停的环境下，建议加装电源滤波器或稳压模块。

5. 产品应用

TP177B 6AV6646-0AA21-2AX0 被广泛用于单机设备或小型生产线的控制：

• 包装与纺织机械： 用于参数设置、配方管理和生产计数显示。

• 环保水处理： 监控泵组运行、液位高度以及报警记录。

• 暖通空调 (HVAC)： 中央空调系统的运行模式切换与温湿度监控。

• 汽车零部件加工： 简单的工装夹具控制及状态反馈。
