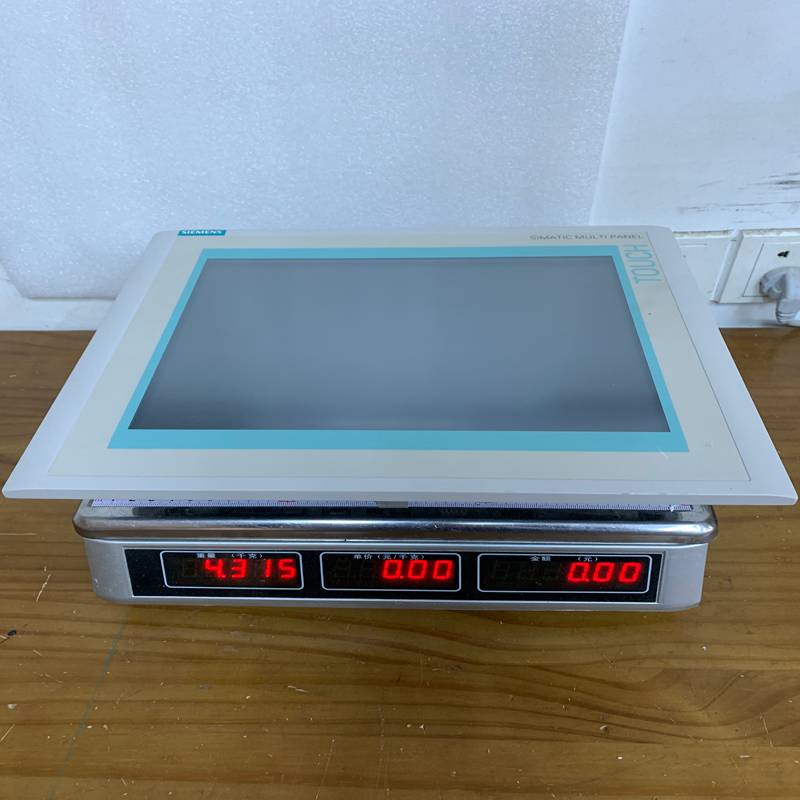

西门子 6AV6545-0DA10-0AX0 是经典的 SIMATIC HMI 系列中的 MP370 12英寸触摸式多功能面板（Multi Panel）。它是西门子早期的旗舰级人机界面，具备强大的数据处理能力和丰富的通讯接口，常用于中大型自动化系统。
1. 产品详细说明
6AV6545-0DA10-0AX0 (MP 370 Touch) 是一款基于 Windows CE 嵌入式操作系统的工业触摸屏。
-
显示与操作： 配备 12.1 英寸 TFT 彩色液晶显示屏，支持全触摸操作。
-
多功能性（Multi Panel）： “多功能面板”意味着它不仅是一个普通的 HMI 触摸屏，还支持高级功能，例如运行控制器的软 PLC（WinAC MP）、运行复杂的脚本、处理大量报警记录和配方管理。
-
硬件结构： 外壳坚固，前 lebel 达到 IP65 防护等级，适合直接安装在机器设备或控制柜门上。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 6AV6545-0DA10-0AX0 |
| 产品系列 | SIMATIC MP 370 |
| 屏幕尺寸 | 12.1 英寸 (对角线) |
| 显示类型 | TFT 液晶显示器 (256色) |
| 分辨率 | 800 x 600 像素 (SVGA) |
| 操作系统 | Microsoft Windows CE |
| 组态软件 | WinCC flexible (早期版本使用 ProTool) |
| 接口类型 |
1 x RS485/422 (MPI/Profibus-DP) 1 x RS232 (串行口) 1 x RJ45 以太网口 (10/100 Mbps) 2 x USB 接口 |
| 存储扩展 | 支持 CF 卡 (CompactFlash Slot) 和 PC 卡插槽 |
| 输入电压 | 24V DC (范围: 18V 至 30V DC) |
| 正面防护 | IP65 / NEMA 4x / NEMA 12 |
3. 产品优势
-
强大的通讯能力： 接口极其丰富。既支持传统的 MPI 和 Profibus-DP 现场总线，也集成了以太网接口，便于融入工业以太网（Profinet 早期环境）和办公网络。
-
高级数据处理： 能够处理复杂的配方、趋势图查看以及基于 VB 脚本的自定义逻辑，满足复杂工艺流程的需求。
-
坚固的工业耐用性： 无机械硬盘和风扇设计（板载闪存），具有极高的抗震动和抗冲击性能，适合恶劣的工厂环境。
-
多语言支持： 支持多国语言在线切换，非常适合面向全球出口的设备制造商（OEM）。
4. 注意事项 (Cautions)
-
产品生命周期（重要）： 该型号目前已处于停产（Obsolete）状态，西门子已停止对其提供标准技术支持。现存市场多为翻新机、二手件或库存备件。
-
替换升级： 如果老旧系统中的 MP370 损坏，推荐的现代升级替代系列为 SIMATIC Comfort Panels（例如 TP1200 Comfort）或最新的 Unified Comfort Panels。
-
组态软件兼容性： 该屏幕无法直接使用西门子最新的 TIA Portal（博途）软件进行组态。必须使用较老的 WinCC flexible 2008 或更早的 ProTool 软件来读取和修改画面。
-
背光灯管老化： 鉴于设备使用年限较长，二手或库存备件需特别注意检查背光 CCFL 灯管的亮度，灯管老化会导致屏幕变暗或闪烁。
-
触摸校准： 安装或长期使用后，若发现触摸不准，需进入 Windows CE 的控制面板（Control Panel）重新进行触摸轨迹校准。
5. 产品应用
在过去二十年中，MP370 广泛应用于对人机交互要求极高的大型项目：
-
汽车制造： 车身车间、涂装线和总装线的大型控制台。
-
冶金与重工： 钢厂高炉控制系统、轧钢线的数据监控。
-
化工与制药： 复杂的配方管理系统、精馏塔控制监控（配合多级用户权限管理）。
-
大型包装与印刷： 高速多轴联动的包装机、印刷机操作面板。
