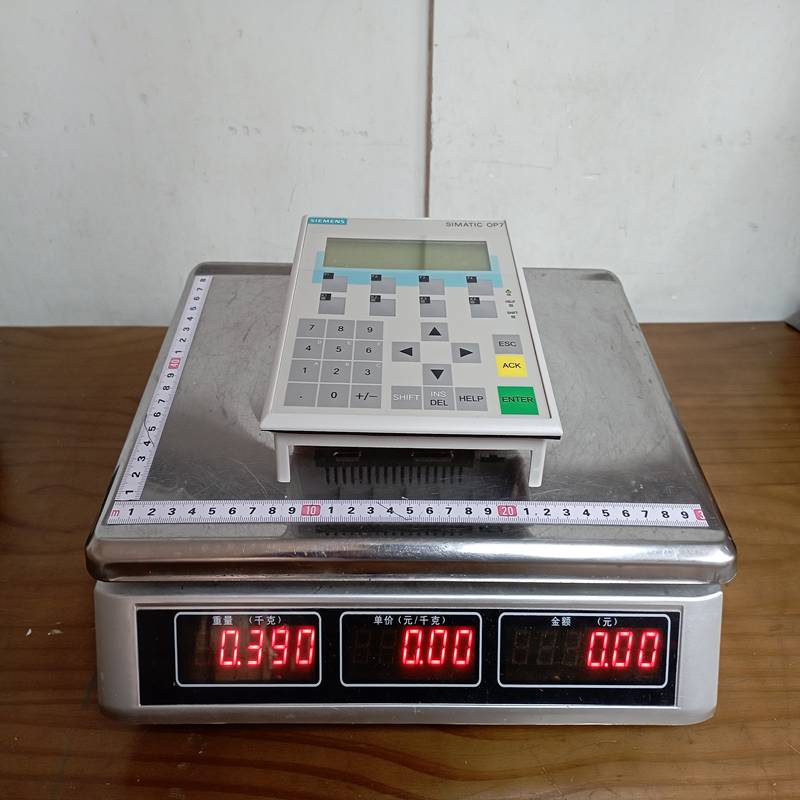

Siemens 6AV3607-1JC20-0AX1 触摸屏

描述

产品描述   产品功能    技术资料

西门子 6AV3607-1JC20-0AX1 是一款经典的 SIMATIC OP7/DP 操作员面板（Operator Panel）。它属于西门子早期 HMI（人机界面）系列中的重要成员，主要用于中小型自动化设备的监控与操作。

虽然该型号目前已处于“产品生命周期终止（PM400/PM410）”阶段，但在许多现役的工业生产线中仍在使用。

1. 产品详细说明

6AV3607-1JC20-0AX1 是一款文本显示型操作面板。它配备了背光液晶显示屏（LCD）和薄膜键盘。与早期的单机版不同，带有 DP 后缀的版本集成了 PROFIBUS DP 接口，能够以高达 12 Mbit/s 的速率接入工业控制网络。

该设备的主要功能包括显示报警文本、参数设置、配方管理以及通过软键和数字键与 PLC（如 S7-300 或 S7-400）进行实时数据交换。

2. 产品参数 (Technical Specifications)

参数类别	详细描述
产品系列	SIMATIC OP7/DP
显示类型	LC 显示屏，带 LED 背光
显示行数/字符	4 行，每行 20 个字符（高度 8mm）
输入方式	薄膜键盘（22 个系统键，8 个可配置功能键）
接口	1 个 RS485 (PROFIBUS DP/MPI) 接口
工作电压	24 V DC (允许范围 18V 至 30V)
电流消耗	额定约 0.19 A
内存	128 KB 用户存储器（用于固件和组态数据）
外壳材质	塑料
前部防护等级	IP65

3. 产品优势

• 网络集成能力： 支持 PROFIBUS DP 通信，极大简化了与分布式控制系统的布线。

• 耐用性： 薄膜键盘设计具有极高的工业耐用性，防油、防水、防灰尘。

• 紧凑型设计： 适合安装在空间有限的控制柜面板上。

• 成熟稳定： 作为西门子的长寿产品，其通讯协议和兼容性在工业现场经过了数十年的验证。

4. 注意事项

• 停产状态： 该产品已停止大规模生产。目前市场上的货源多为翻新件或库存备件，建议在关键工艺点考虑升级至新的 Comfort Panel 或 Basic Panel 系列。

• 电池维护： 内部含有锂电池用于时钟数据和报警缓冲区备份。如果设备长期断电，建议定期检查电池电压以防止数据丢失。

• 组态工具： 组态该设备通常需要较旧的软件，如 ProTool 或 WinCC Flexible。在现代 TIA Portal 环境中可能无法直接支持。

• 开孔尺寸： 替换为新一代 HMI 时，需注意物理开孔尺寸不一致，可能需要适配板。

5. 产品应用

OP7/DP 广泛应用于对图形显示要求不高，但对实时控制和数据录入有硬性要求的环境：

• 包装机械： 设置封口温度、计数和速度控制。

• 输送系统： 显示电机运行状态及故障报警信息。

• 小型泵站： 监控压力参数和泵的启停控制。

• 旧机床改造： 作为数控系统或自动化单元的简易输入终端。
