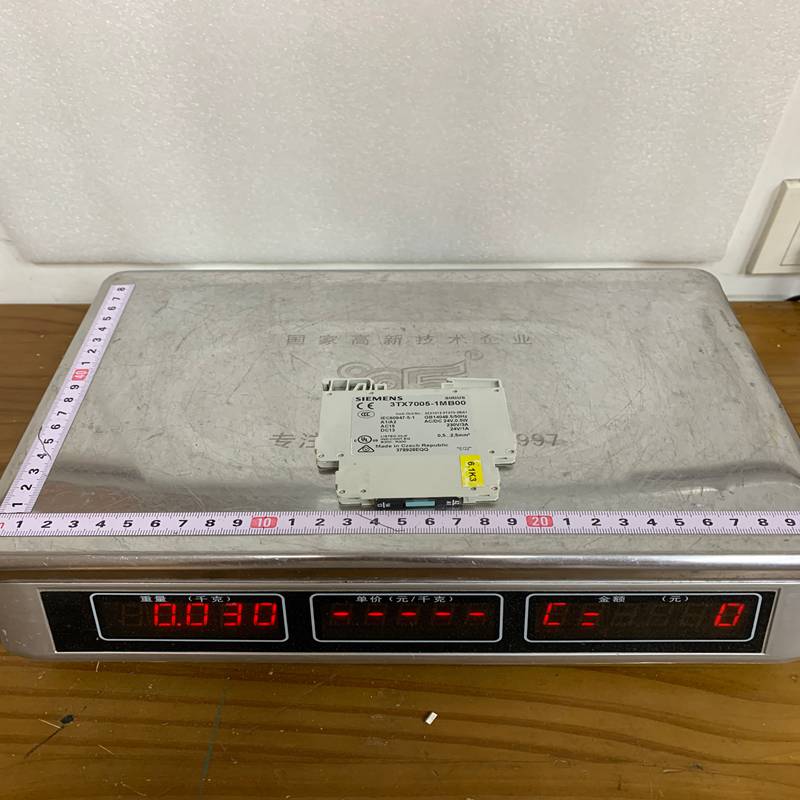

SIEMENS 3TX7005-1MB00 耦合继电器

¥888.00

SIEMENS 3TX7005-1MB00 耦合继电器

品牌:Siemens 型号：3TX7005-1MB00
原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： 3TX7005-1MB00

描述

产品描述   产品功能    技术资料

西门子（SIEMENS）3TX7005-1MB00 是一款隶属于 SIRIUS 系列的接口转换器（Interface Converter），主要用于工业控制系统中不同电气信号标准之间的隔离与转换。它通常作为传感器/执行器与 PLC 之间的桥梁。

1. 产品详细说明

3TX7005-1MB00 是一种紧凑型的 3 端光电隔离器/信号转换器。

  • 核心功能： 它的主要作用是将输入端的模拟信号（如 0-10V 或 0/4-20mA）线性地转换为对应的输出信号，或者仅仅起到电气隔离的作用，以防止现场干扰烧毁昂贵的控制器。

  • 物理设计： 采用 6.2mm 的极窄宽度设计，大大节省了电控柜内导轨的安装空间。

  • 连接方式： 采用螺钉型端子接线，结构稳固，抗振动性能好。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 3TX7005-1MB00
产品类型 模拟信号隔离转换器
输入信号 0…10 V, 0…20 mA, 4…20 mA (可配置)
输出信号 0…10 V, 0…20 mA, 4…20 mA (对应转换)
辅助电源电压 24 V AC/DC
通道数 1 通道
隔离电压 1.5 kV
外壳宽度 6.2 mm
安装方式 35mm 标准 DIN 导轨
工作温度 -25°C 至 +60°C

3. 产品优势

  • 超薄设计： 6.2mm 的宽度允许在狭小的控制箱内进行高密度并排安装。

  • 电气隔离： 在输入、输出和电源之间提供 1.5kV 的三端隔离，有效消除地环路干扰并保护 PLC 模拟量卡件。

  • 高精度转换： 具有极低的线性误差和温漂，确保了现场仪表数据传输的真实性。

  • 通用性强： 24V AC/DC 宽频电源供电，适应多种工业现场电源环境。

  • 低功耗： 高效的电路设计减少了模块的发热量，延长了使用寿命。

4. 注意事项 (Cautions)

  1. 信号匹配： 在接线前，请务必确认输入和输出信号类型（电压还是电流）是否匹配。错误的接线可能导致信号失真或模块损坏。

  2. 极性连接： 直流供电时必须注意 24V 和 0V 的极性，防止短路。

  3. 负载电阻： 当输出为电流信号时，请确保后端接收设备的输入阻抗（负载电阻）在规定范围内（通常 < 500Ω），否则电流无法正常驱动。

  4. 环境干扰： 虽然模块自带隔离功能，但对于强电磁干扰环境，仍建议使用屏蔽电缆并将屏蔽层单端接地。

5. 产品应用

该转换器广泛应用于各种自动化控制系统的信号链中：

  • 电机控制： 将变频器的输出转速信号隔离后送入 PLC 模拟量输入端。

  • 过程仪表： 连接压力、温度或液位变送器，将其 4-20mA 信号安全地引入控制系统。

  • 远程监控： 解决不同设备间电位不平衡产生的共模干扰问题。

  • HVAC 系统： 在楼宇自控中转换各类阀门执行器的控制信号。
