Siemens 3RK1903-0AA00 电源模块终端模块

¥888.00

Siemens 3RK1903-0AA00 电源模块终端模块

品牌:Siemens 型号：3RK1903-0AA00

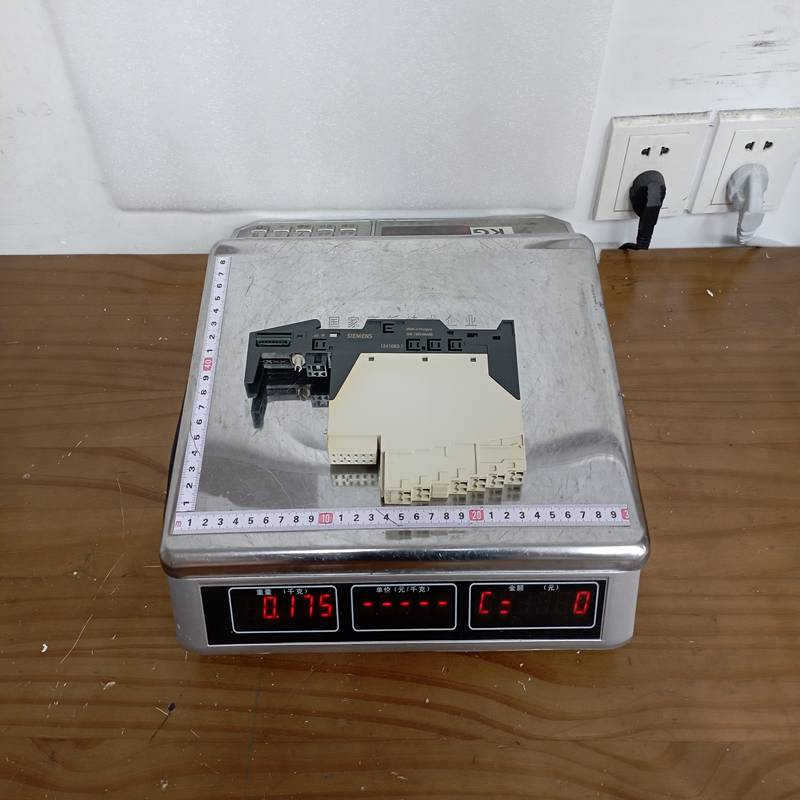

原产国:德国 重量：1.25kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： S30810-Q2168-X-12-3

描述

产品描述   产品功能    技术资料

西门子（Siemens）3RK1903-0AA00 是一款属于 ET 200S 分布式 I/O 系统的核心附件——标准电源模块终端模板（TM-P15S23-A0）。它主要用于为 ET 200S 站点的电位组（Potential Group）提供电源接入。

1. 产品详细说明

3RK1903-0AA00 是一个底座模块（Terminal Module），专门用于承载 PM-E 电源模块。

  • 功能定位： 在 ET 200S 站中，它作为电源的“接线端子排”。外部的 24V DC 电源通过该底座接入，然后通过电源模块分配给其右侧的所有 I/O 模块。

  • 结构特性： 具有 2×3 个接线端子，且带有 AUX1 辅助总线。这允许电位在模块间连续分布。

  • 安装方式： 采用 DIN 导轨安装，通过侧面的自组装总线与前后的底座模块自动连接。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 3RK1903-0AA00
官方描述 TM-P15S23-A0 终端模板
兼容系列 SIMATIC ET 200S
终端类型 螺钉型端子 (Screw-type Terminals)
端子数量 2 x 3 个接线点
辅助总线 带有 AUX1 总线 (可以通过它进行跨模块供电)
额定电压 最大 24V DC (取决于插入的电源模块)
最大电流能力 10 A (总线总电流)
外壳防护等级 IP20
尺寸 (宽x高x深) 15 mm x 132 mm x 43 mm

3. 产品优势

  • 模块化灵活： 允许根据负载需求，在 ET 200S 站点的任何位置开启新的电位组。

  • AUX 辅助总线设计： 带有可定义的辅助总线，方便在不同的传感器和执行器之间分配公共电位，减少现场布线。

  • 接线便捷： 采用分层排列的端子设计，方便电缆接入和标识。

  • 高可靠性： 符合西门子工业级标准，耐振动、耐高温，在复杂的工业环境中稳定性极佳。

4. 注意事项 (Cautions)

  1. 电流负载限制： 底座模块的总线载流量上限为 10A。如果右侧连接的 I/O 模块总功耗超过此值，必须引入新的电源底座。

  2. 兼容性： 该底座仅适用于 ET 200S 系列。请勿尝试与 ET 200SP 或其他系列混用。

  3. 接线紧固： 螺钉端子必须按照规定的扭矩拧紧，以防止在大电流工作下因接触不良导致发热。

  4. AUX1 总线定义： 注意 AUX1 总线的连通性。如果需要物理隔离不同的电位，需选择不带辅助总线连通功能的底座型号。

5. 产品应用

3RK1903-0AA00 是所有基于 ET 200S 构建的自动化系统的基础组件：

  • 分布式控制柜： 用于将现场传感器和执行器的电源分段管理。

  • 机床控制系统： 为电磁阀和行程开关提供稳定的 24V DC 逻辑电源。

  • 自动化生产线： 在长距离的总线站点中，为中间的远程 I/O 模块进行电位补偿。

  • 电机启动器组： 作为 ET 200S 电机启动器模块的前级电源输入端。
