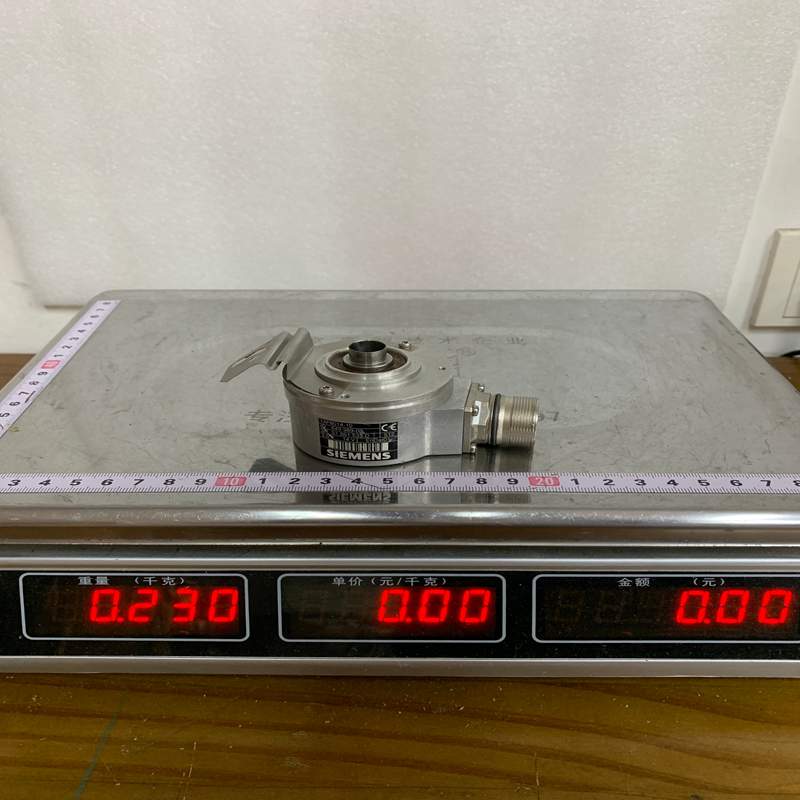

Siemens 1XP8014-10 是西门子（Siemens）生产的一款高性能 绝对值编码器（Absolute Encoder），主要安装在 1PH8、1FT7、1FK7 等西门子标准工业电机或 SIMOGEAR 齿轮减速电机后部，用于精确检测电机的转速和旋转位置。
该编码器支持 EnDat 2.1 协议，能够为变频器（如 SINAMICS S120）提供高强度的闭环控制信号。
1. 产品详细说明
1XP8014-10 是一款多圈绝对值旋转编码器（Multiturn Absolute Encoder）。
-
测量原理： 它结合了光学扫描绝对值编码技术与正弦/余弦（1 Vpp）增量信号。
-
数据传输： 采用海德汉（Heidenhain）开发的 EnDat 2.1 串行通信接口。在电机上电时，变频器无需寻找零点（无需寻参考点），即可瞬间获取电机的绝对角度位置。
-
机械结构： 通常采用盲孔空心轴或锥形轴设计，直接嵌入电机轴端，结构紧凑且抗振性能优异。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1XP8014-10 |
| 生产品牌 | Siemens (西门子) |
| 编码器类型 | 多圈绝对值编码器 (Multiturn) |
| 通信接口 | EnDat 2.1 |
| 工作供电电压 ($U_B$) | 5 V DC (± 5%) |
| 最大无负载电流 | $\le 200\text{ mA}$ |
| 单圈分辨率 (Positions/Rev) | 8,192 位置点/圈 (13-bit) |
| 可测圈数 (Revolutions) | 4,096 圈 (12-bit 多圈) |
| 增量正弦信号 (Sin/Cos) | 1 Vpp, 2,048 脉冲/圈 (2048 PPR) |
| 输出信号 | A/B 相正弦余弦信号 + EnDat 串行数据线 |
| 电气连接 | 标准信号插头（如 M23/M12 连接器） |
3. 产品优势
-
无需回零（Absolute Positioning）： 具备多圈绝对值记忆功能，即使工厂断电或手动移动设备，重新上电后无需执行寻找零点的动作，极大提升了生产效率和安全性能。
-
双重信号输出： 既能通过 EnDat 提供绝对位置，又能通过 1 Vpp 正弦/余弦信号提供极高精度的动态转速反馈，确保伺服驱动的高动态响应。
-
高抗干扰能力： 数字串行传输与差分正弦信号相结合，能够有效抵抗电机高频 PWM 载波和工业现场强电磁干扰。
-
原厂高度集成： 作为西门子传动系统的原生组件，与 SINAMICS 系列变频器及 DRIVE-CLiQ 接口模块（如 SMC20）具有完美的适配性，参数识别顺畅。
4. 注意事项 (Cautions)
-
精确电压控制： 1XP8014-10 的供电电压严格限制在 5V DC (±5%)。变频器或接口模块的反馈线缆过长时，必须启用 Sense 线上量补偿，否则线阻压降可能导致编码器欠压无法启动。
-
严禁防静电与机械敲击： 内部包含高精度的玻璃码盘与微电子器件，安装或拆卸时绝对不能用锤子敲击编码器外壳或电机轴端，否则会导致光学码盘破裂。
-
屏蔽与接线： 必须使用预制的高柔性双屏蔽信号电缆（如西门子 MOTION-CONNECT 系列），且屏蔽层必须在驱动端和编码器端同时实现 360° 良好接地。
-
拆装防护： 更换编码器后，电机的零位（磁角偏置相位偏移角度）可能会发生改变。对于同步电机，换完编码器后必须重新进行变频器的磁角初始化（Encoder Adjustment），否则直接通电可能导致伺服电机飞车或过流报错。
5. 产品应用
1XP8014-10 编码器广泛应用于对位置精度和速度动态要求极高的自动化行业：
-
CNC 数控机床： 主轴电机及高精度进给轴的位置与速度闭环控制。
-
自动化印刷与包装机械： 无轴传动印刷机、飞剪切纸机等需要多轴同步与绝对位置跟踪的设备。
-
机器人与物料搬运： 堆垛机、高架仓库机械手的位置精确定位。
-
金属成型设备： 伺服压力机、卷板机及大型剪板机的驱动反馈。
