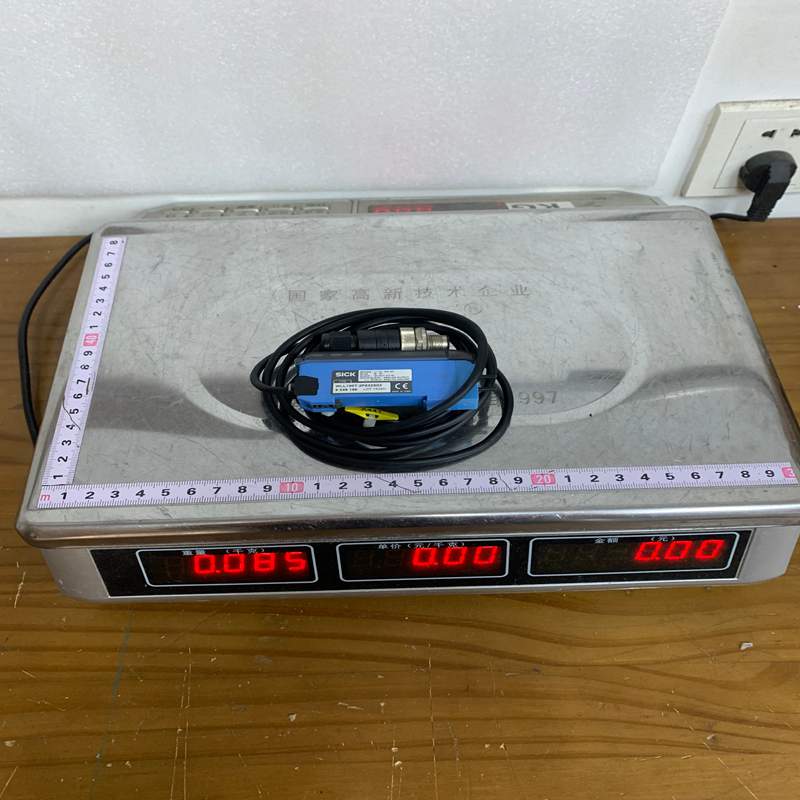

SICK WLL190T-2P532S02 光纤放大器

SICK（西克）WLL190T-2P532S02 是一款高性能的光纤放大器（属于 WLL190T-2 系列，独立式 Stand-alone 设计）。该产品常与 SICK 的 LL3 系列光纤探头配合使用，适用于空间狭窄、环境恶劣或需精准检测微小物体的工业自动化场合。

以下为您整理的该型号产品的详细说明、参数、优势、注意事项及应用领域：

一、 产品详细说明 (Description)

WLL190T-2P532S02 是一款紧凑型的数字式光纤传感器放大器。它配备了直观的双行数字显示屏（可同时显示设定值与当前实际值），支持菜单化操作和单键示教（Teach-in）功能，大大简化了现场调试和参数配置的复杂度。该型号具备高响应速度和出色的抗干扰能力，能够通过连接不同的 LL3 光纤适应对射型或漫反射型的检测需求。

二、 产品参数 (Technical Parameters)

• 产品类型 (Device Type): 光纤放大器（独立式 / Stand-alone）

• 外形尺寸 (Dimensions): 10.5 mm × 34.8 mm × 76.5 mm（宽 × 高 × 深）

• 外壳设计: 矩形

• 检测距离 (Sensing Range Max):

  • 对射系统 (Through-beam): 0 m ~ 4 m

  • 漫反射系统 (Proximity): 0 mm ~ 480 mm（基于90%反射率的标准白纸）

• 光源类型: 可见红光 LED（波长: 650 nm）

• 显示与操作:

  • LED 状态指示灯（黄色：输出激活）

  • 双行 4 位数字显示器（绿色显示设定值，红色显示实际值）

  • 单键示教按钮及模式/回车键、上下调节按键

• 响应时间 (Response Time): 可调，最快可达 $\le 60\,\mu\text{s}$（最高切换频率达 8,333 Hz）

• 开关模式: 亮通/暗通切换 (Light/dark switching)

• 电气连接: 4 线制电缆

• 外壳防护等级: IP66

• 工作温度范围:

  • 单台或标准状态下：$-25^\circ\text{C} \sim +55^\circ\text{C}$（具体视并联设备数量而定）

三、 产品优势 (Product Advantages)

1. 双屏数字显示直观易读:

   同时显示设定值（Threshold）和当前实际值（Actual value），便于操作人员实时监控传感器状态，降低误判率。

2. 高精度与超快响应:

   提供微秒级的响应时间（最高支持 8 kHz 以上的开关频率），能够完美捕捉高速产线上的微小、快速移动物体。

3. 设置简便灵活:

   支持菜单化引导与单键示教 (Teach-in) 功能，无论是动态示教、远程示教还是手动微调阈值都非常便捷。

4. 适应严苛空间:

   通过搭配 SICK 的 LL3 系列光纤线，传感器主体可安装在控制柜内或安全区域，而耐高温、耐腐蚀或极细的光纤探头则可深入狭小、高温或有化学腐蚀的危险现场。

5. 特殊的功率管理:

   具备发送器功率降低（Reduced sender power）等特殊功能，可有效解决相邻光纤传感器之间的串扰问题。

四、 注意事项 (Precautions)

1. 光纤冷压与锁定:

   在安装 LL3 光纤时，务必将光纤完全插入到底，并合上并锁紧光纤锁定杆（Locking mechanism），防止因振动导致光纤脱落或信号衰减。

2. 保护罩闭合:

   调试完成后应将透明保护罩完全闭合（约 180° 翻转扣上），以确保达到标称的 IP66 防护等级，防止灰尘和水汽进入。

3. 多机组合温度降额:

   如果采用多台设备并联或组合安装，工作环境温度及最大输出电流可能会受到限制（例如：连接 4–8 台时温度为 $-25^\circ\text{C} \sim +50^\circ\text{C}$，输出电流 50 mA；9–16 台时限温 $-25^\circ\text{C} \sim +45^\circ\text{C}$，输出电流 20 mA）。

4. 电源与配线:

   请严格按照产品外壳或手册上的接线图施工（如 L+、M、Q 输出端），并确保供电电压符合要求，防止因短路或过压损坏设备。

五、 产品应用 (Applications)

SICK WLL190T-2P532S02 光纤传感器广泛应用于对空间、速度或检测精度有苛刻要求的工业领域：

• 3C 电子与半导体制造: 用于微小电子元器件（如手机排线、芯片、微型螺丝）的到位检测与计数。

• 包装机械: 高速包装流水线上的标签检测、色标识别或透明薄膜/瓶盖的缺失检测。

• 汽车零部件制造: 狭小空间内的零件组装到位确认、金属冲压件的边缘检测。

• 锂电池与新能源: 电池极片生产中的收卷张力边缘引导、精密焊接部位的物料存在检测。
