促销中

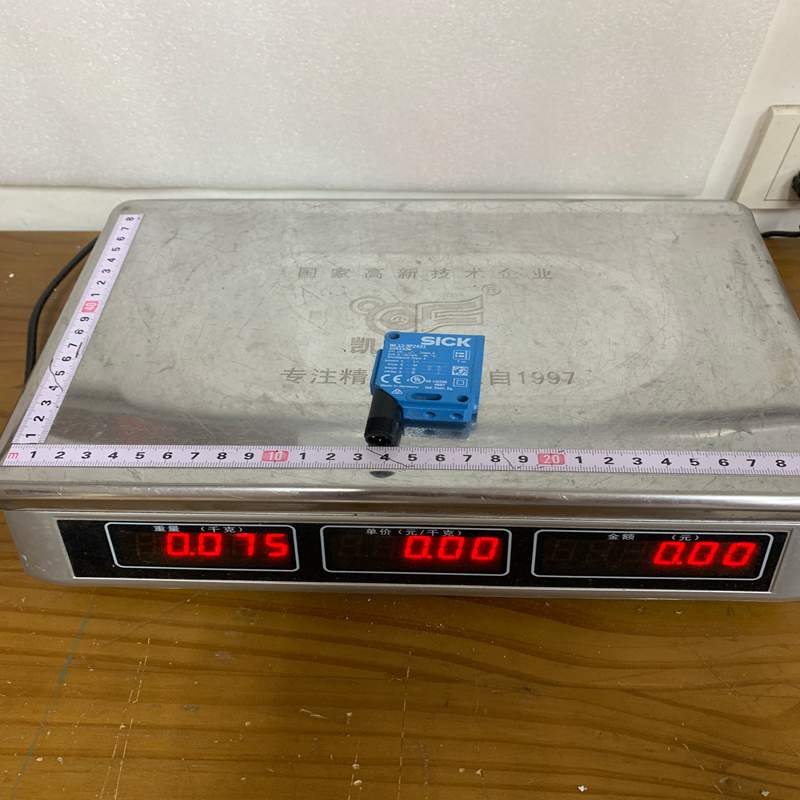

SICK WL12-3P2431 光电传感器

¥888.00

SICK WL12-3P2431 光电传感器
品牌:SICK 型号： WL12-3P2431

原产国:美国 重量：1.5kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： WL12-3P2431

描述

产品描述   产品功能    技术资料

SICK（西克）WL12-3P2431（订货号：1041438）是一款高性能、坚固耐用的反射板式光电传感器（小小型光电开关）。它采用金属外壳设计，具备极高的抗机械冲击性能和优异的光学检测稳定性。

1. 产品详细说明

WL12-3P2431 属于 SICK 经典的 W12-3 系列。该传感器需配合反射板使用，内部集成了偏振滤光片（Polarization Filter），使其即使在面对高光泽度、强反射金属或塑料物体表面时，也不会误触发，能够精准识别目标物是否遮挡光束。

  • 工作原理：传感器发射红光至对面的反射板，当有物体通过并遮断光束时，输出信号发生变化。

  • 外壳与连接：采用了坚固的锌压铸金属外壳，带有 M12 4针可旋转插头，方便在狭小空间灵活安装。

2. 核心技术参数

参数类别 技术指标 说明/备注
感应距离（配合 PL80A） 0 m … 7 m 最大检测范围
推荐工作距离 0 m … 5 m 稳定工作安全范围
光源种类 / 光斑 PinPoint 红外/红光 LED 7 m 处光斑直径约 100 mm，肉眼可见易对准
工作电压 10 V DC … 30 V DC 包含 residual ripple，带极性反接保护
开关量输出 PNP 输出电流最大 100 mA
开关功能 补码输出（亮通 / 暗通 双输出） 针脚 4（Q）与 针脚 2（/Q）
响应时间 / 开关频率 $< 330\,\mu\text{s}$ / 1,500 Hz 高速响应，适合快节奏生产线
连接方式 M12，4 针公头插头 插头可旋转 90° 调节方向
外壳材质 / 防护等级 锌压铸金属 / IP66、IP67、IP69K 耐高压冲洗及严苛工业环境
工作环境温度 -40 °C … +60 °C 适应低温冷库及严酷环境

3. 产品优势

  1. 偏振滤光技术，防误报能力强 内置偏振滤光片，仅接收经反射板去偏振后的反射光。对高反射性目标（如不锈钢包材、抛光塑料、薄膜包装）具有极强的识别可靠性，不产生误判。

  2. 坚固的金属外壳与极高防护等级 具备 IP66、IP67 甚至 IP69K 防护等级，能够抵御强力冲洗、高压蒸汽清洗以及严重的机械碰撞。

  3. PinPoint 高亮光斑技术 采用 SICK PinPoint LED 发光技术，光斑细小且边界清晰，大幅简化了现场对准和调校的工作量。

  4. 灵活的安装设计 M12 接插件支持 90 度旋转，配合金属外壳上的安装孔，在紧凑的机械结构中布线极其便利。

  5. 高速响应 1,500 Hz 的开关频率和微秒级的响应速度，完全满足现代化高速包装及输送流水线的需求。

4. 使用及安装注意事项

  • 反射板搭配选型：

    • 该传感器必须配合反射板（如 PL80A、C110A 等）或反射膜使用。

    • 检测透明物体（如 PET 塑料瓶、薄膜）时，建议改用专门针对透明物体的型号（如 WL12G 系列）或配备微结构反射板。

  • 接线与极性：

    • Pin 1 (Brown/棕色): $+V_{s}$ (10~30V DC)

    • Pin 2 (White/白色): $\bar{Q}$ (暗通/互补输出)

    • Pin 3 (Blue/蓝色): $0\text{ V}$ (M)

    • Pin 4 (Black/黑色): $Q$ (亮通/主输出)

    • 请确保电源在 10–30V DC 范围内，切勿将 AC 交流电直接引入。

  • 光束对准与清洁：

    • 安装时先对准反射板，确保指示灯（黄色为开关状态，绿色为电源及信号稳定状态）呈稳定常亮。

    • 定期清理传感前透镜及反射板表面积累的粉尘或油污，以保持光裕度。

5. 典型产品应用

  • 物流与仓储自动化：输送线上的包裹存在性检测、托盘定位、遮挡卡料监测。

  • 包装与印刷机械：包装箱/纸盒到位检测、高光泽薄膜包装物的输送计数。

  • 汽车及机械制造：金属零部件装配线上的位置识别（借助偏振防反射特性）。

  • 食品与饮料工业：得益于 IP69K 外壳防护，可直接应用于需要频繁高压水枪清洗和卫生消毒的生产区域。
